1 计算机系统概述

1.1 计算机硬件

1.1.1 冯·诺伊曼机

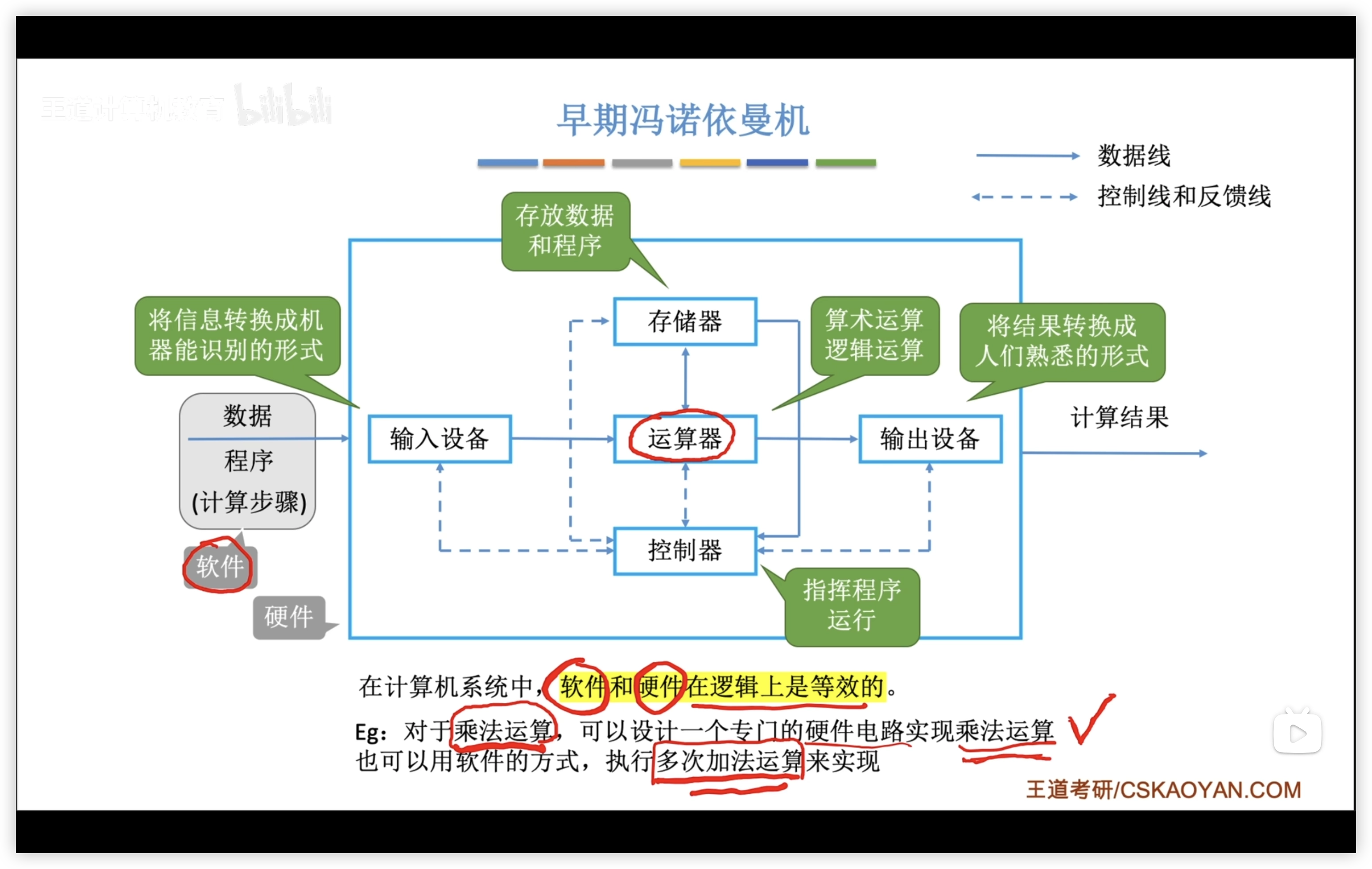

软件和硬件在逻辑上是等效的

冯 · 诺依曼计算机的特点：

计算机由 5 大部件组成
指令和数据以同等地位存于存储器，可按地址寻访
指令和数据用二进制表示
指令由操作码和地址码组成
存储程序：冯·诺伊曼提出的概念
==以运算器为中心==
1. 输入/输出设备与存储器之间的数据传送通过运算器完成

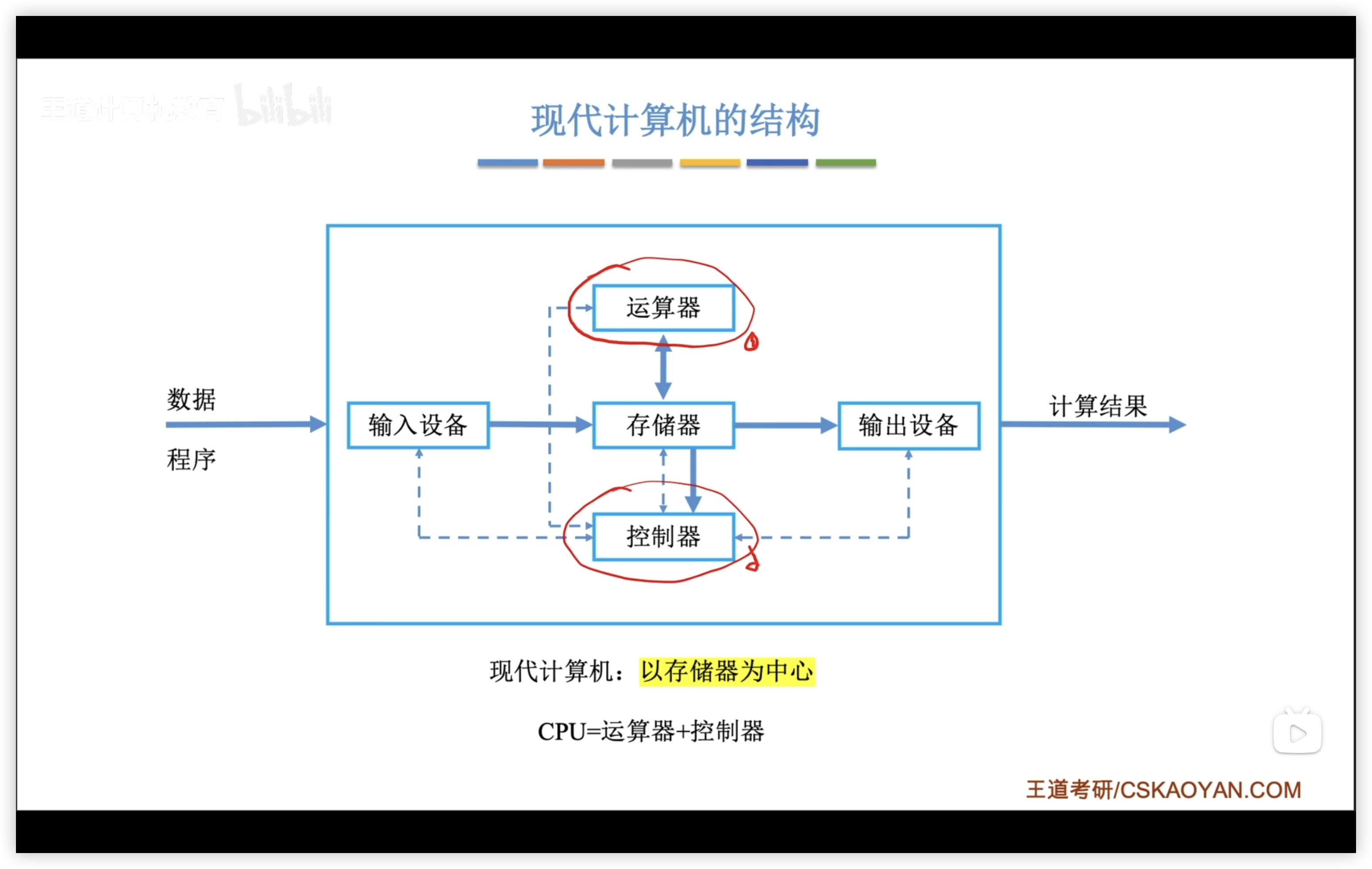

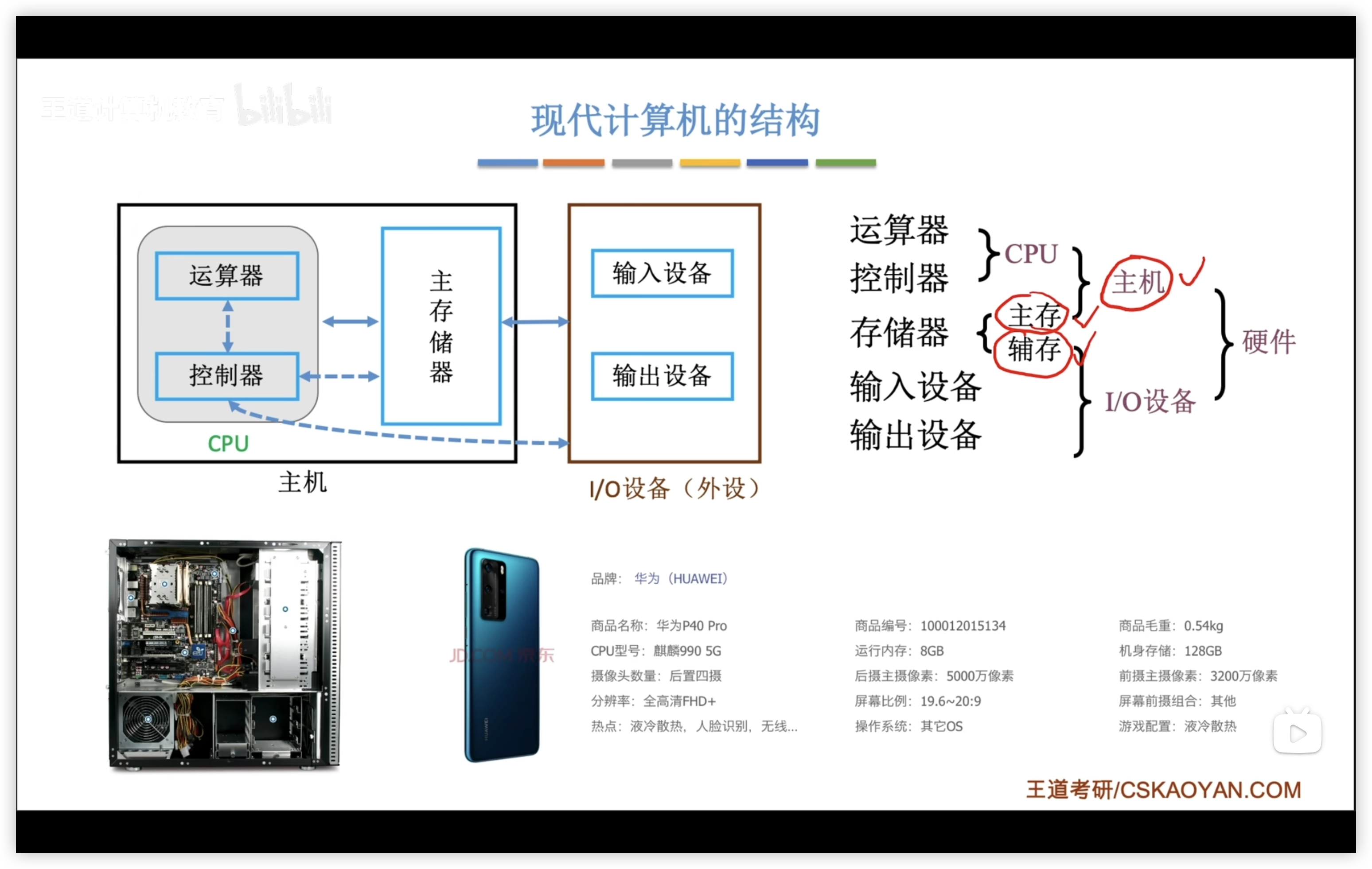

1.1.2 现代计算机

区别：以存储器为中心

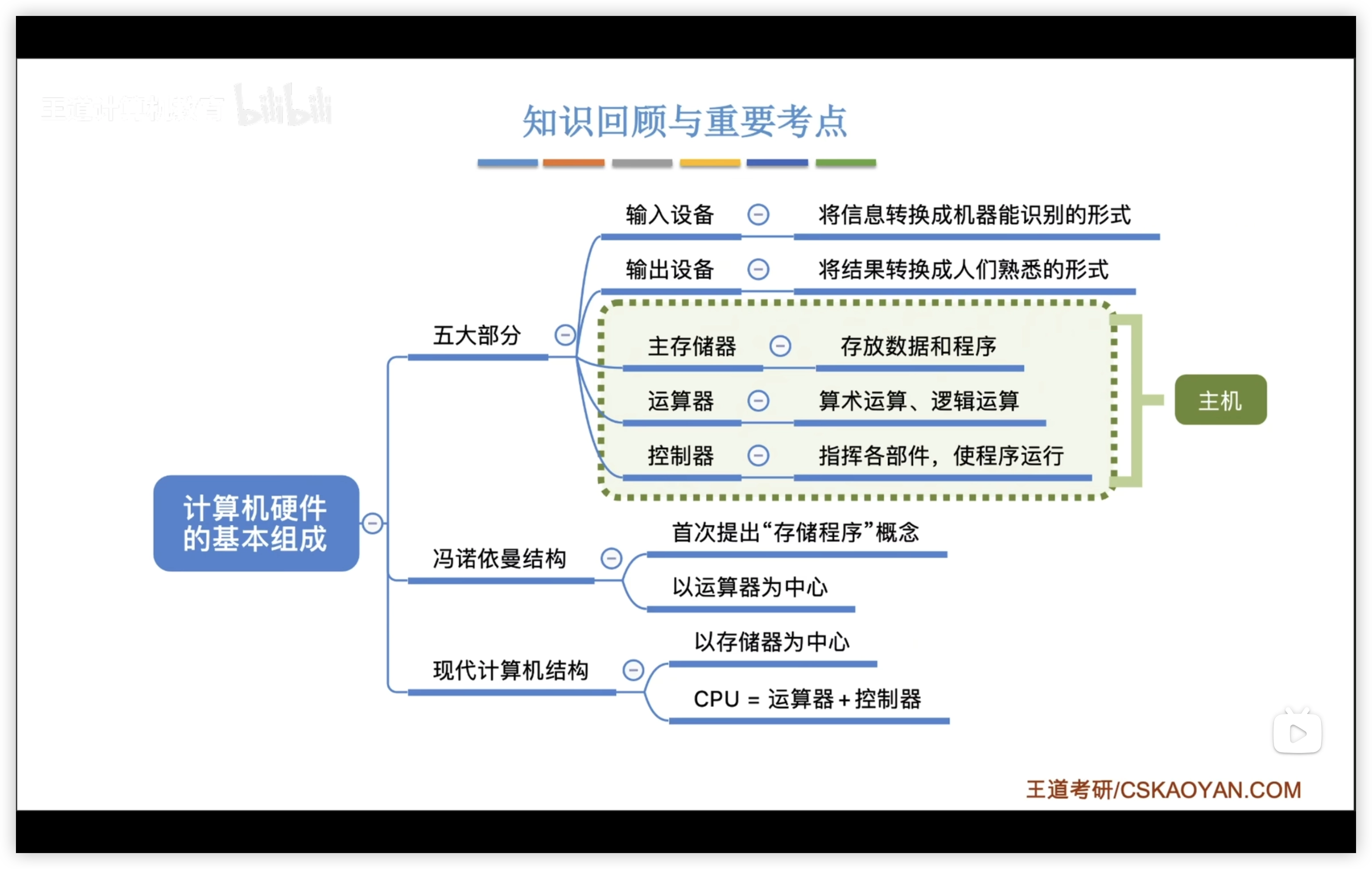

硬件：

主机
1. CPU
  1. 运算器
  2. 控制器
2. 存储器
  1. 主存
  2. 辅存（属于IO设备）
IO设备
1. 输入
2. 输出

1.2 硬件工作原理

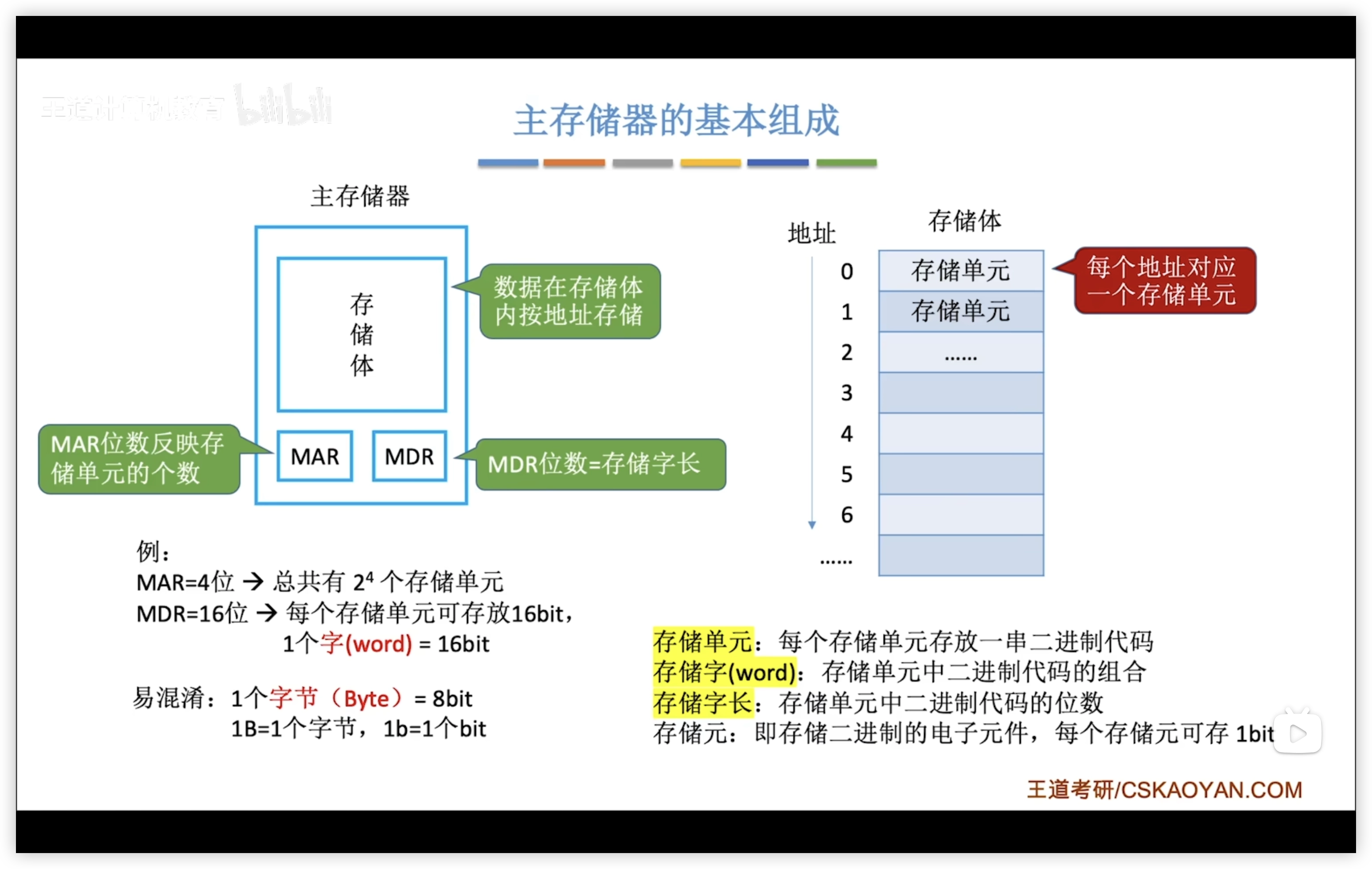

1.2.1 主存储器

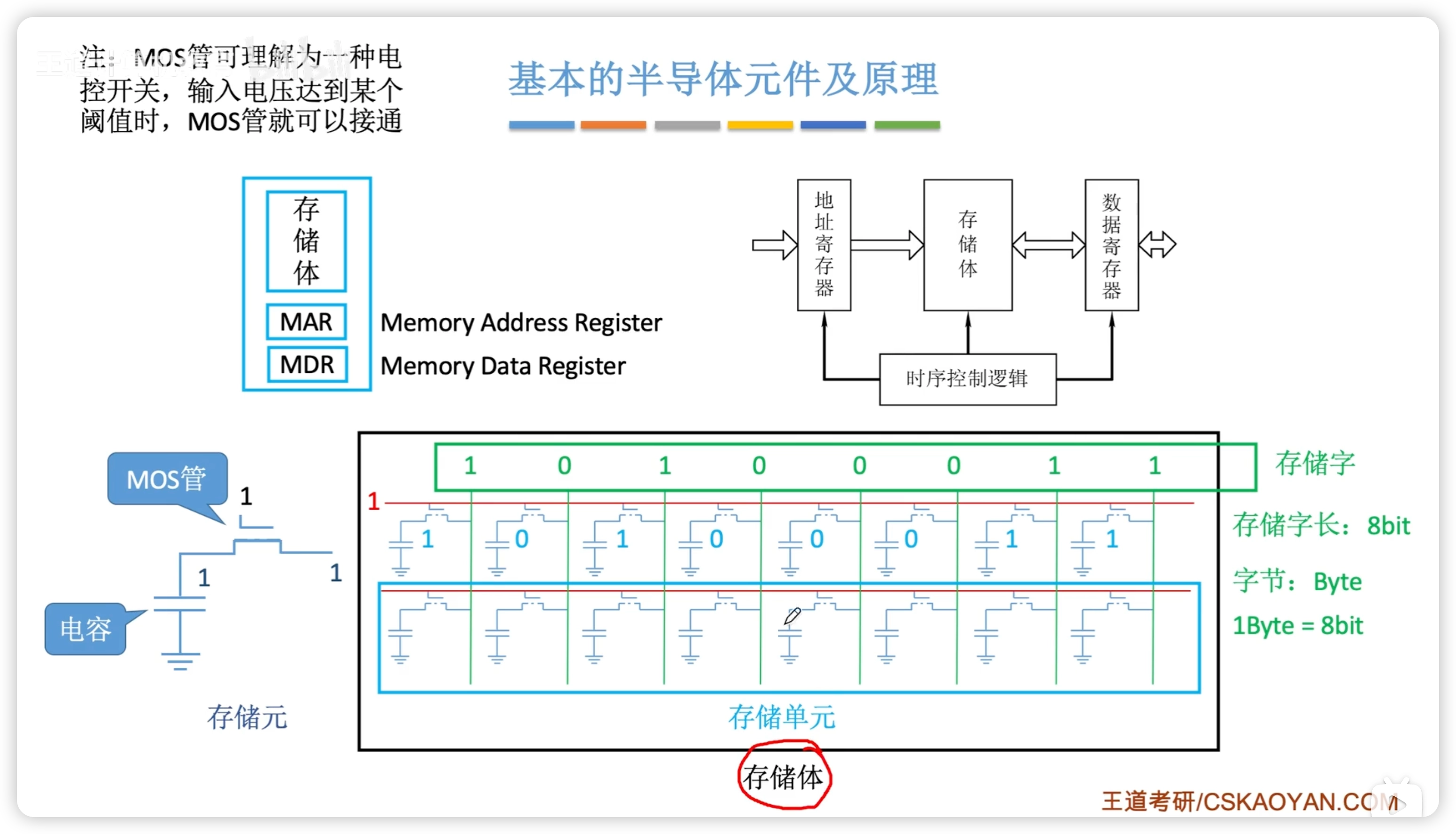

主存储器：

存储体
MAR 地址寄存器
MDR 数据寄存器

注意，现代计算机的MAR和MDR已集成在CPU中。

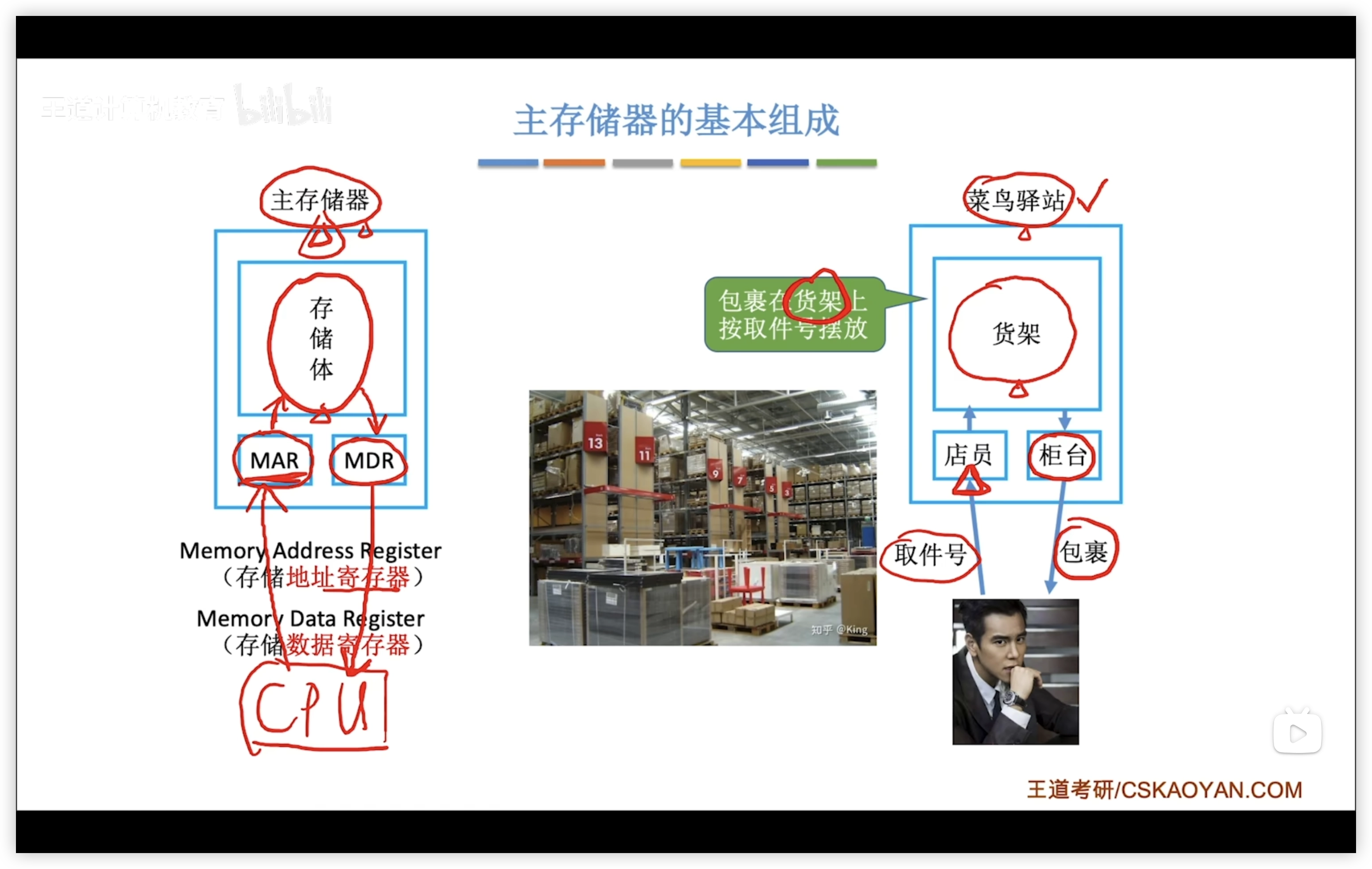

读取写入数据的过程类似存取包裹：

MAR 存放地址：需要读/取的数据的地址
MDR 存放数据

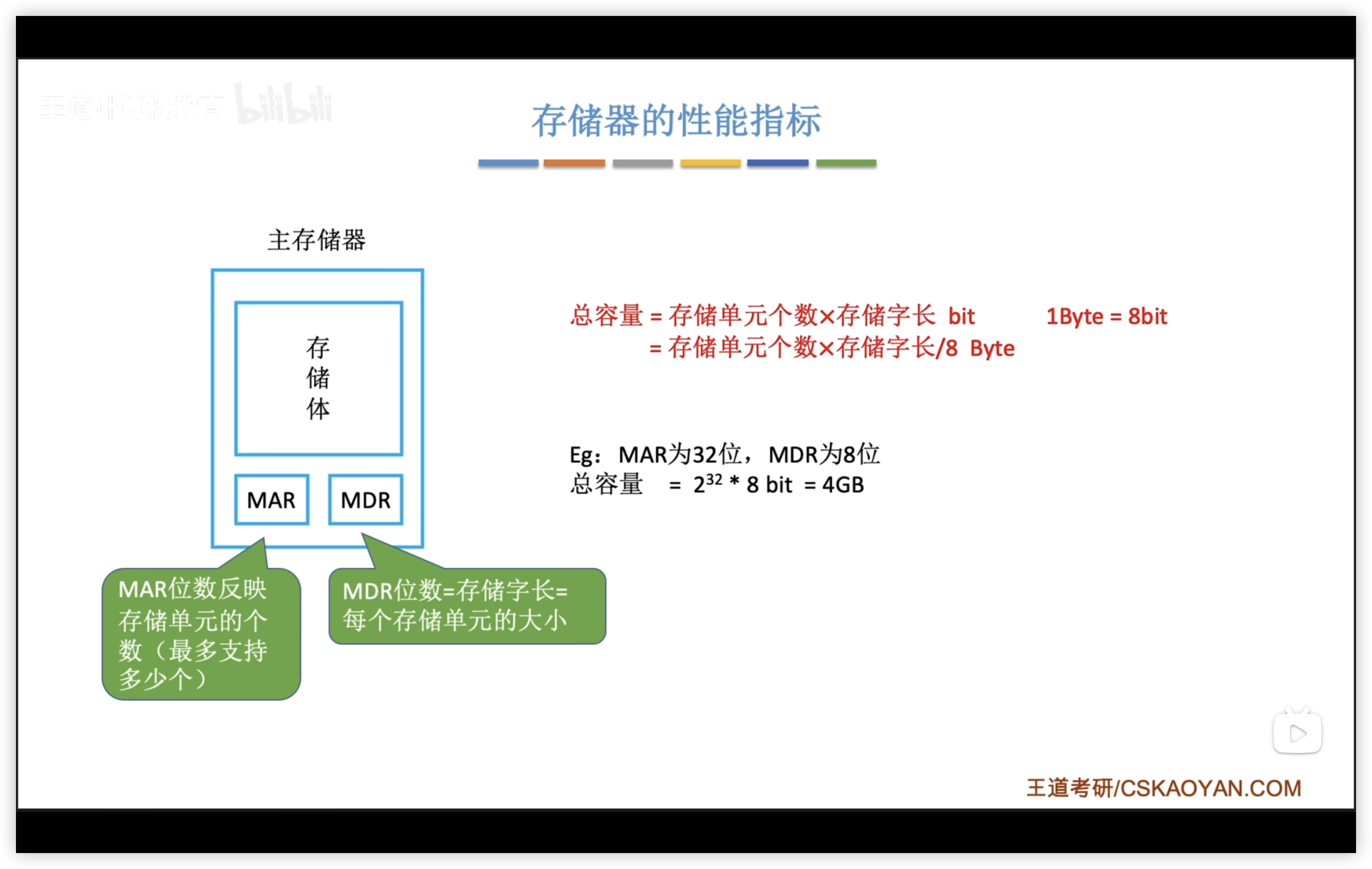

MAR位数	MDR位数
地址码长度，可算存储单元个数	存储字长
4位 = $2^4$ 个存储单元	16位 = 1个存储单元存放16bit

注意：

字长是可变的，字节是不变的 = 8bit
MDR规定存储字长，即规定了1个字=16bit

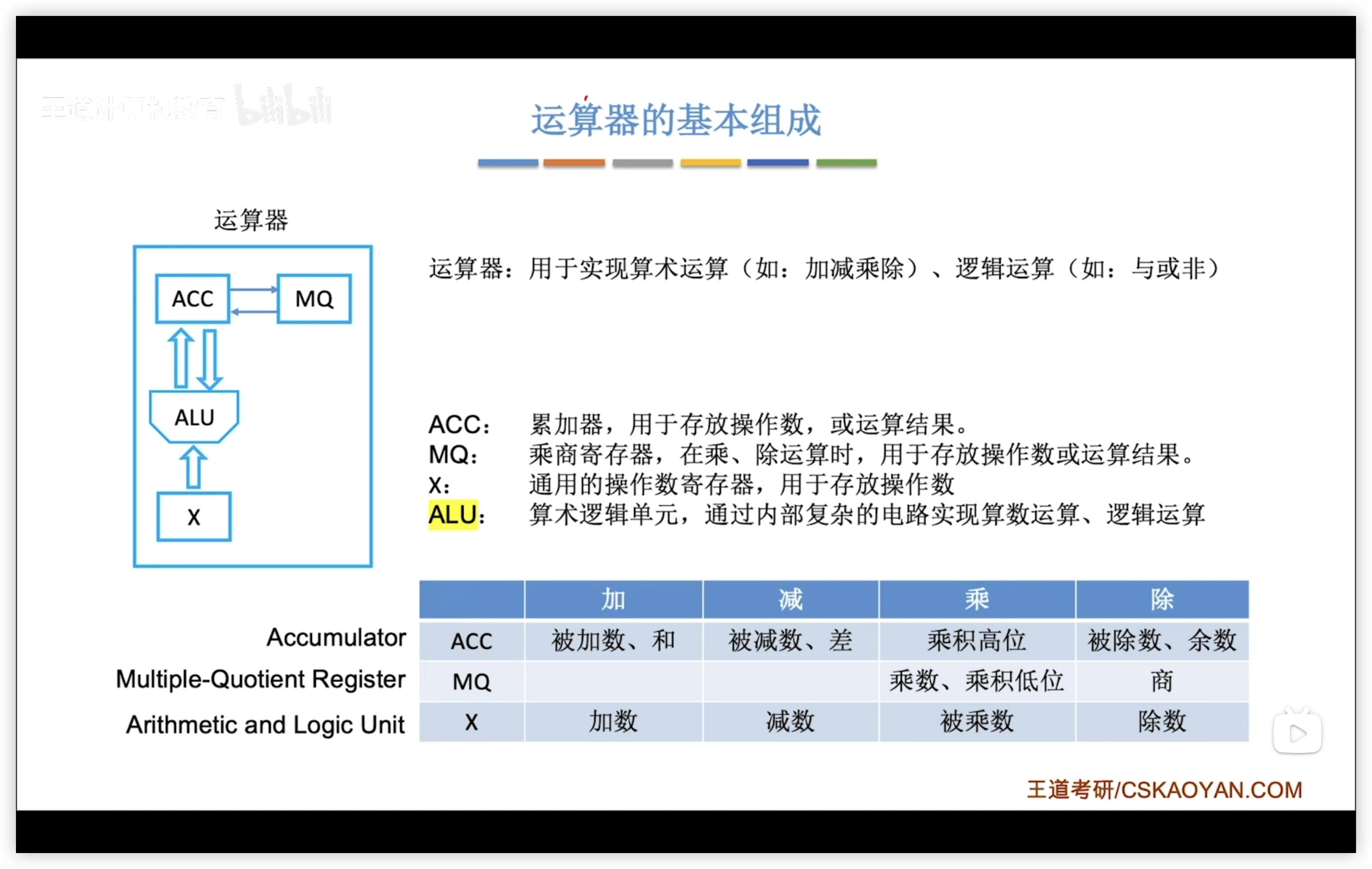

1.2.2 运算器

运算器由 ALU、移位器、状态寄存器（PSW）、通用寄存器组组成。

ALU：算数逻辑单元
- 核心，其他三个只是寄存器
ACC：累加寄存器
MQ：乘商寄存器
X：通用操作数寄存器

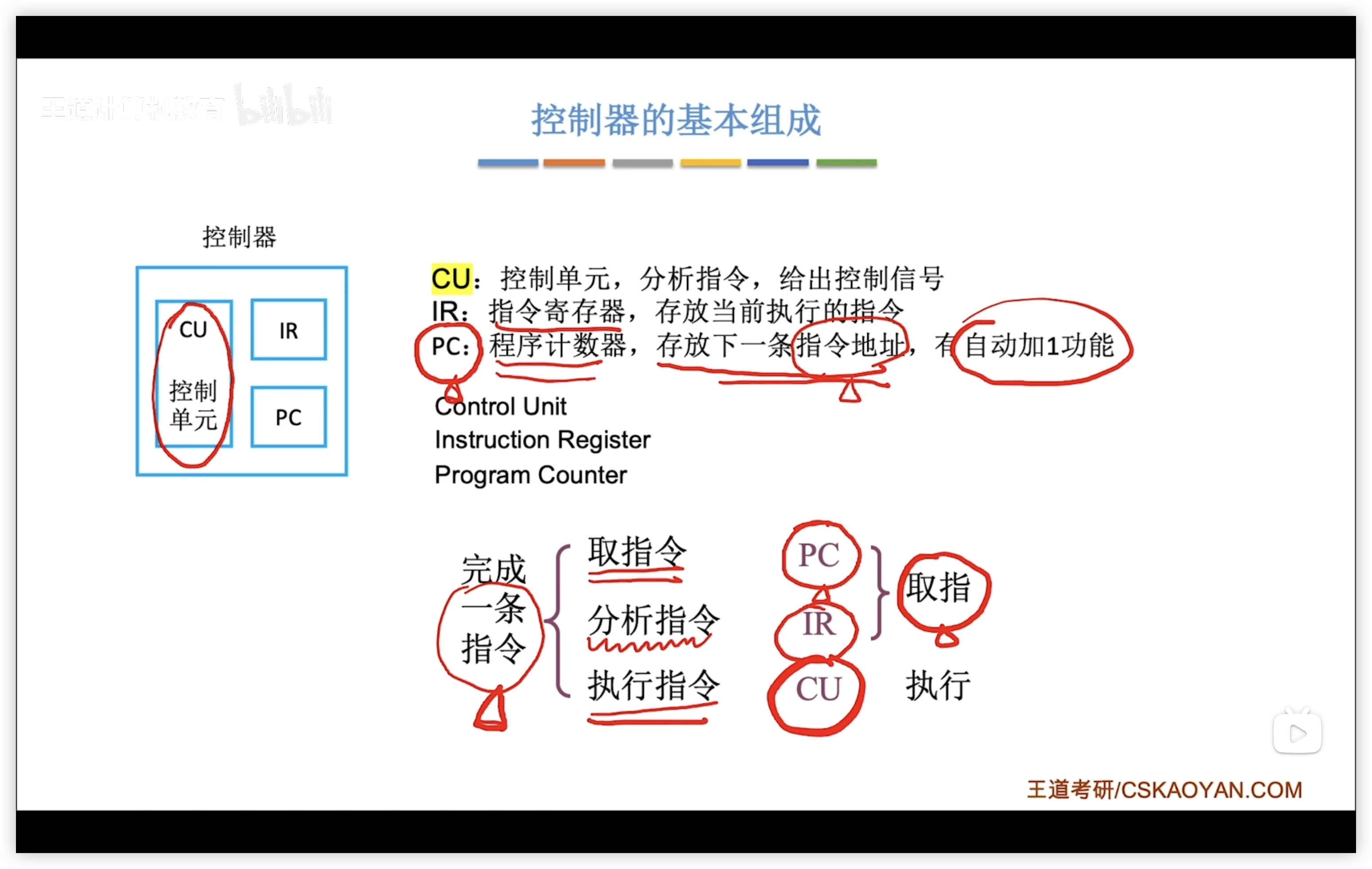

1.2.3 控制器

CU：控制单元，核心

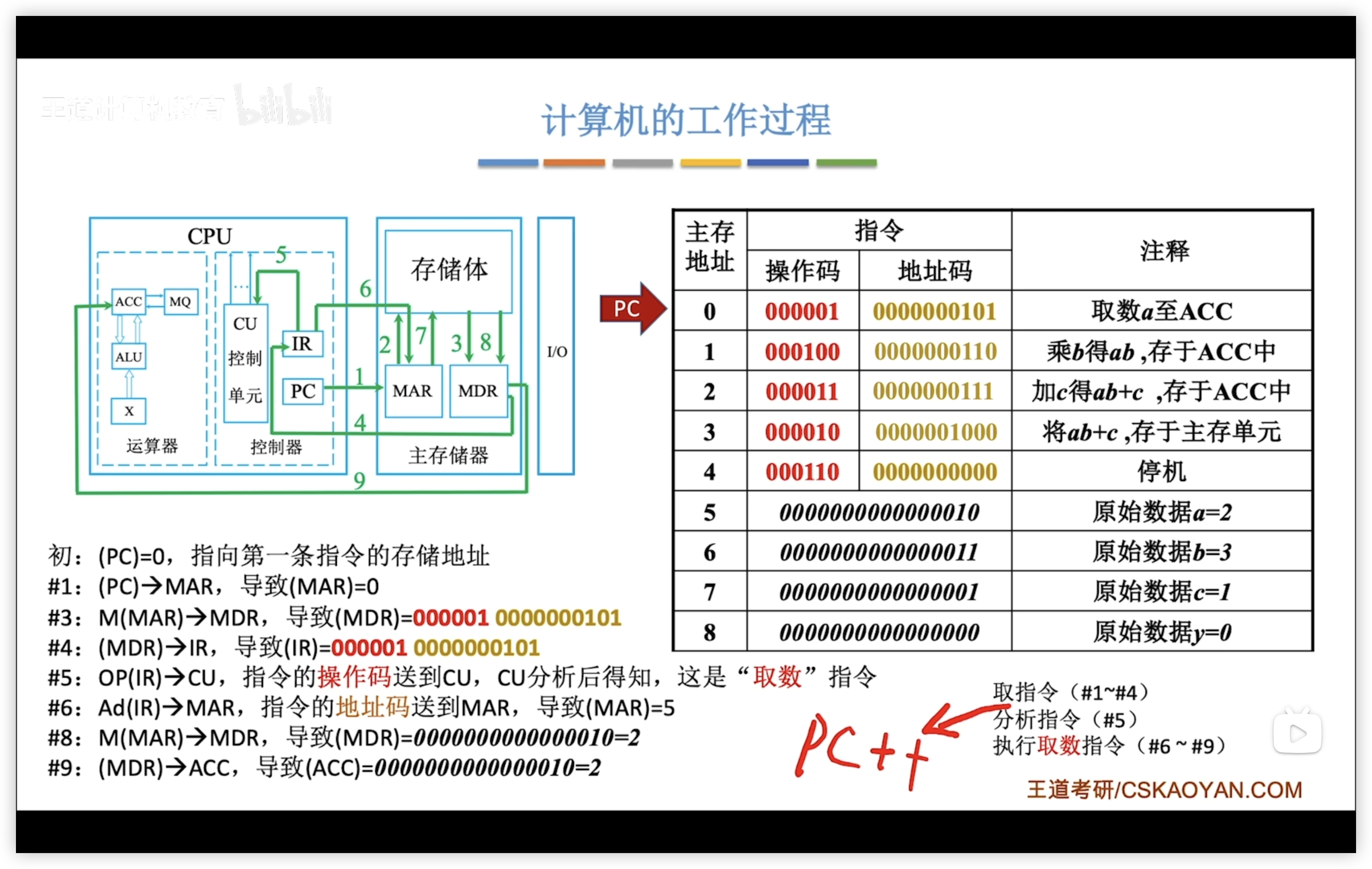

1.2.4 硬件工作过程

1.2.2_各个硬件的工作原理_哔哩哔哩_bilibili

每一步过程都类似：

取指令：
1. PC to MAR
2. MDR to IR：取指令到IR
分析指令：
1. IR.op to CU：指令的操作码送到 CU，CU分析指令
执行指令
1. IR.ad to MAR：指令的地址码送到 MAR
2. 后续操作看具体的指令

1.3 计算机软件

1.3.1 两类软件

系统软件 管理计算机系统的硬件资源，向上层应用程序提供服务。
应用软件 按应用场景需要编制成的各种程序，直接为用户提供服务。

1.3.2 三个级别的语言

高级语言
汇编语言：用助记符编写，以便记忆
机器语言：计算机唯一可以直接执行的语言

汇编语言和机器语言都与计算机系统结构有关

三种程序：

编译程序/器：将高级语言一次全部翻译为汇编语言/直接翻译为机器语言。
汇编程序/器：将汇编语言翻译成机器语言。
解释程序/器：高级语言翻译为机器语言（翻译一句执行一句）。

1.3.3 软件和硬件的逻辑功能等价性

同一个功能，既可以用硬件实现，也可以用软件实现。

1.3.4 指令集体系结构 (ISA)

Instruction Set Architecture

一台计算机可以支持哪些指令，以及每条指令的作用是什么、每条指令的用法是什么。

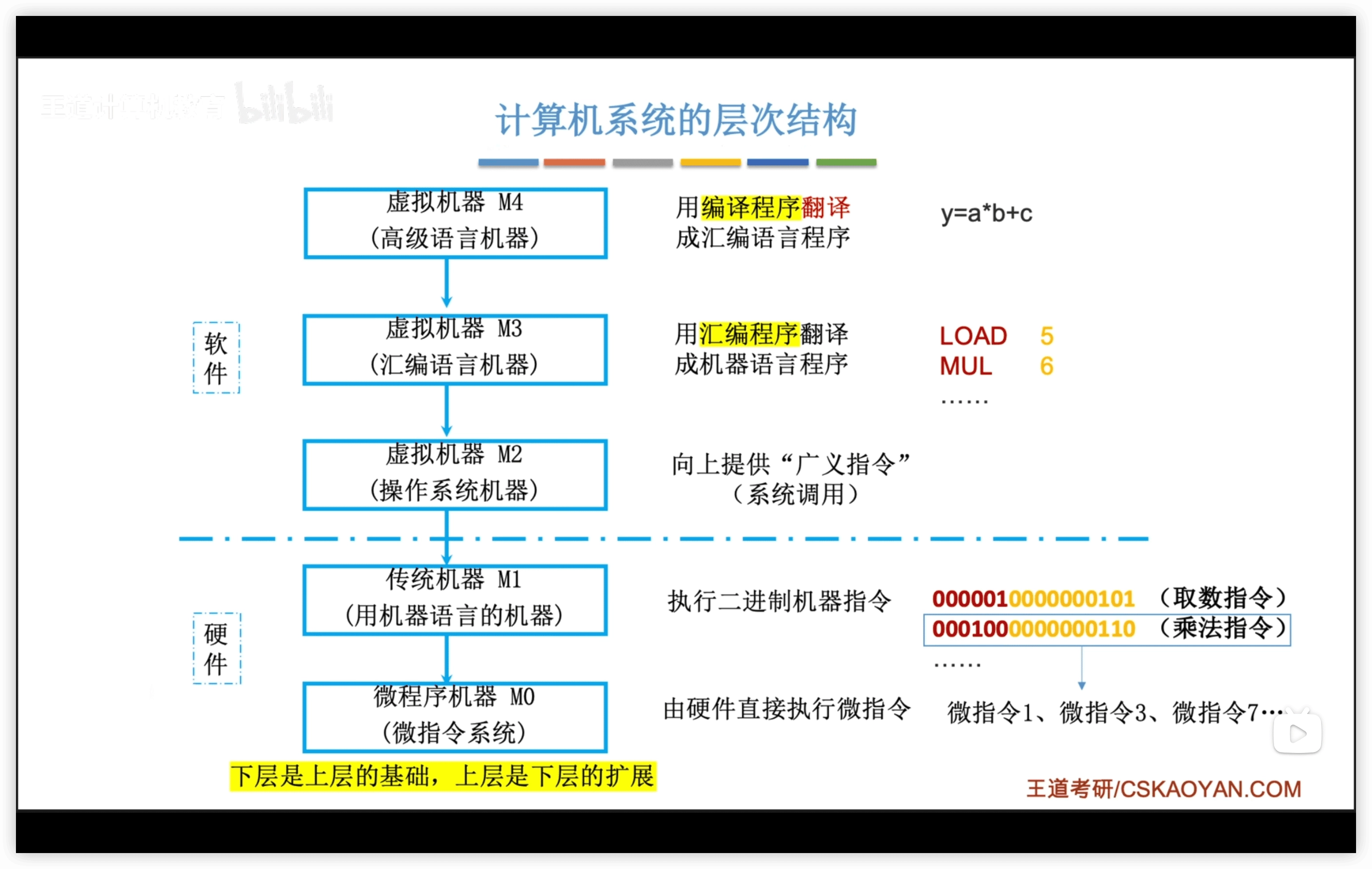

1.3.5 计算机系统的层次结构

**计算机系统包含：软件 + 硬件

1.3.6 工作原理

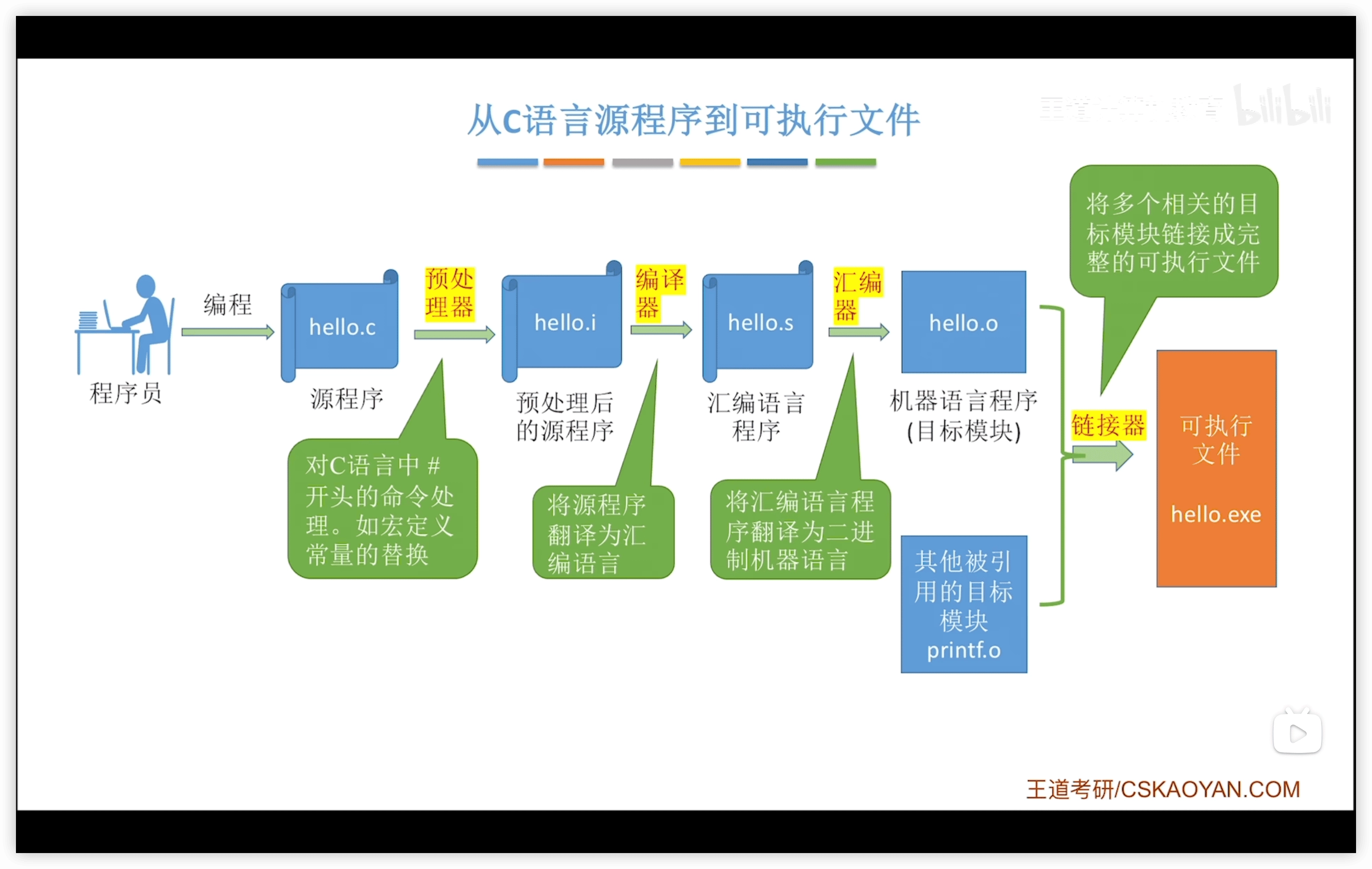

从源程序到可执行文件的流程：

编程：程序员编写 C 语言源程序（如 hello.c ）。
预处理：
- 工具：预处理器
- 输入输出：hello.c → hello.i
- 为什么是 .i：因为预处理器最核心的功能之一就是处理 #include 指令，将所有依赖的头文件内容整合到一个文件中
编译：
- 工具：编译器
- 输入输出：hello.i → hello.s（汇编语言程序）
汇编：
- 工具：汇编器
- 输入输出：hello.s → hello.o（机器语言程序，即目标模块）
链接：
- 工具：链接器
- 输入：hello.o、其他被引用目标模块（如 print.o ）
- 输出：hello.exe（可执行文件）
- 将多个相关目标模块链接成完整可执行文件

1.4 性能指标

1.4.1 存储器性能指标

1.4.1.1 字长概念辨析

机器字长：
1. 简称字长
2. 是 CPU 内部用于整数运算的数据通路的宽度
3. 等于 CPU 内部的运算器位数和通用寄存器宽度
4. 表示 CPU 一次可以处理的最大二进制位数
存储字长：一个存储单元中的二进制位数
指令字长：一个指令字包含的二进制位数

它们必须都是 1 字节的整数倍。

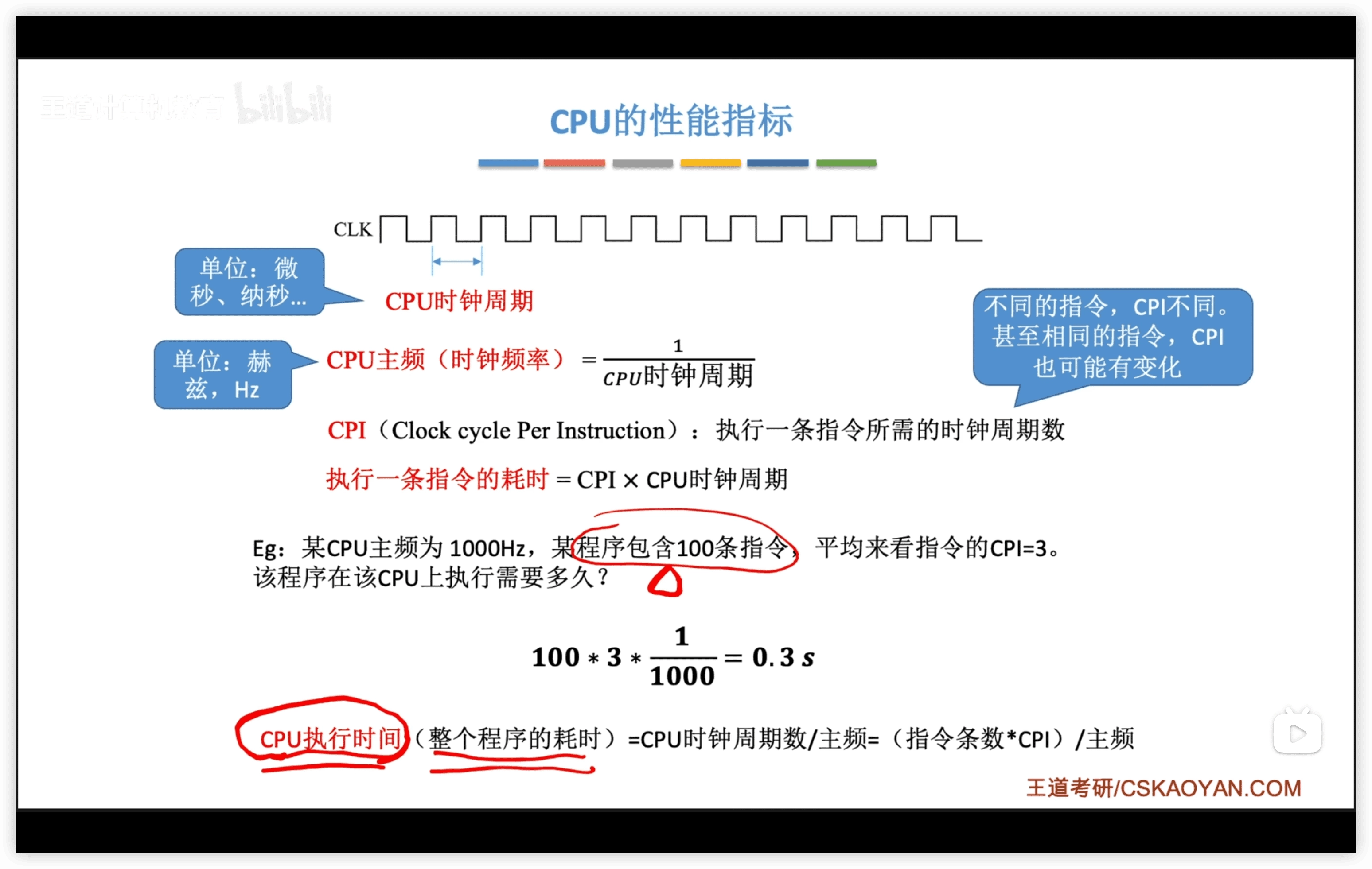

1.4.2 CPU性能指标

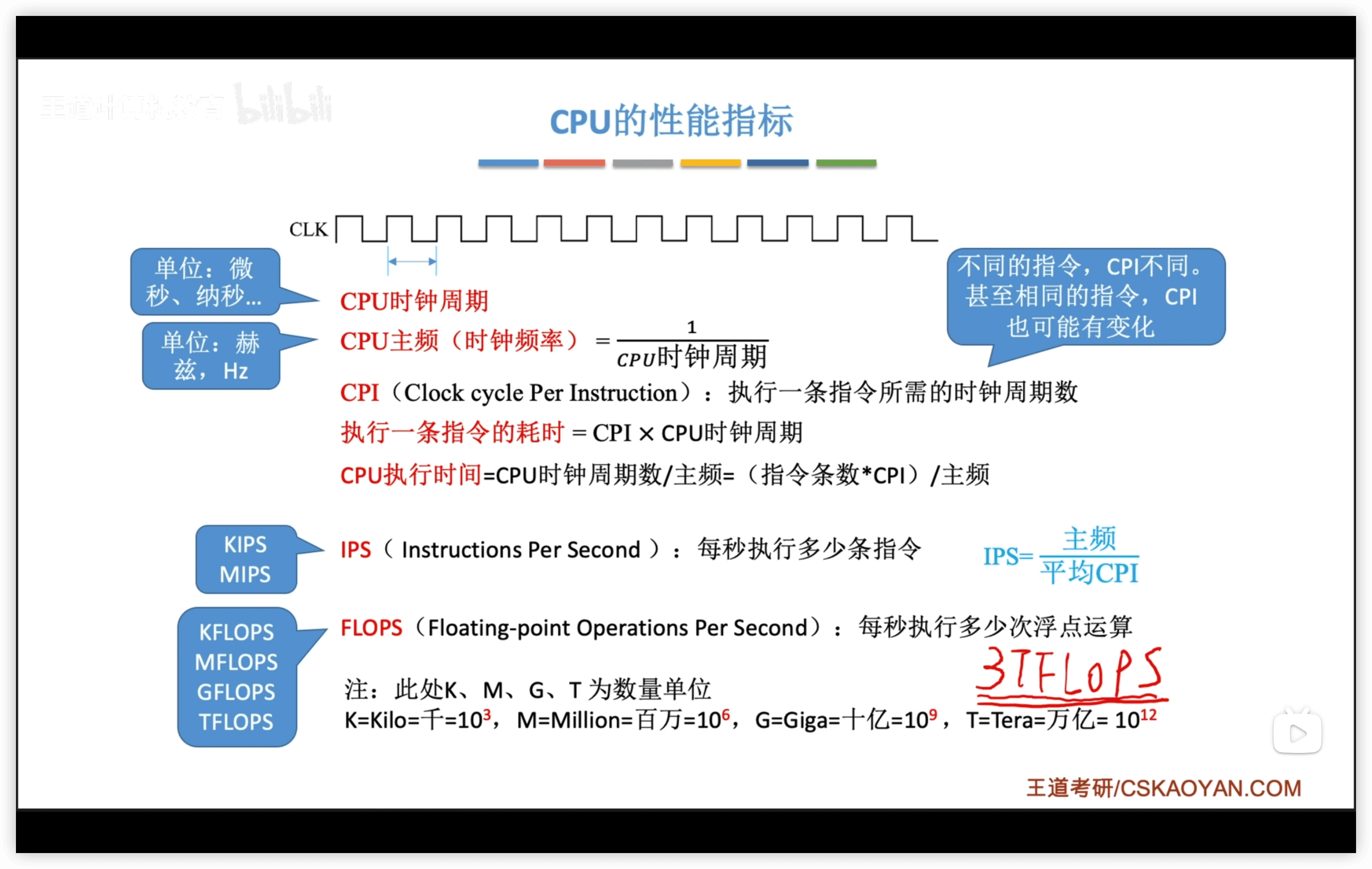

CPU时钟周期
CPU主频：
$\text{CPU主频（时钟频率）} = \frac{1}{\text{CPU时钟周期}}$
CPI （Clock cycle Per Instruction）：执行一条指令所需的时钟周期数。

IPS：每秒执行多少条指令1. MIPS：每秒执行多少百万条指令
$IPS = \frac{\text{主频}}{\text{平均}CPI}$
FLOPS：每秒执行多少次浮点运算
- KFLOPS（Kilo）：千，对应 $10^3$
- MFLOPS（Million）：百万，对应 $10^6$
- GFLOPS（Giga）：十亿，对应 $10^9$
- TFLOPS（Tera）：万亿，对应 $10^{12}$
- PFLOPS（Peta）：千万亿，对应 $10^{15}$ ，考过这种题，😅
- EFLOPS（Exa）：百京，对应 $10^{18}$

1.4.3 系统整体性能指标

数据通路带宽：数据总线一次所能并行传送的位数
吞吐量：系统在单位时间处理的请求数
响应时间：发送请求到做出响应的时间

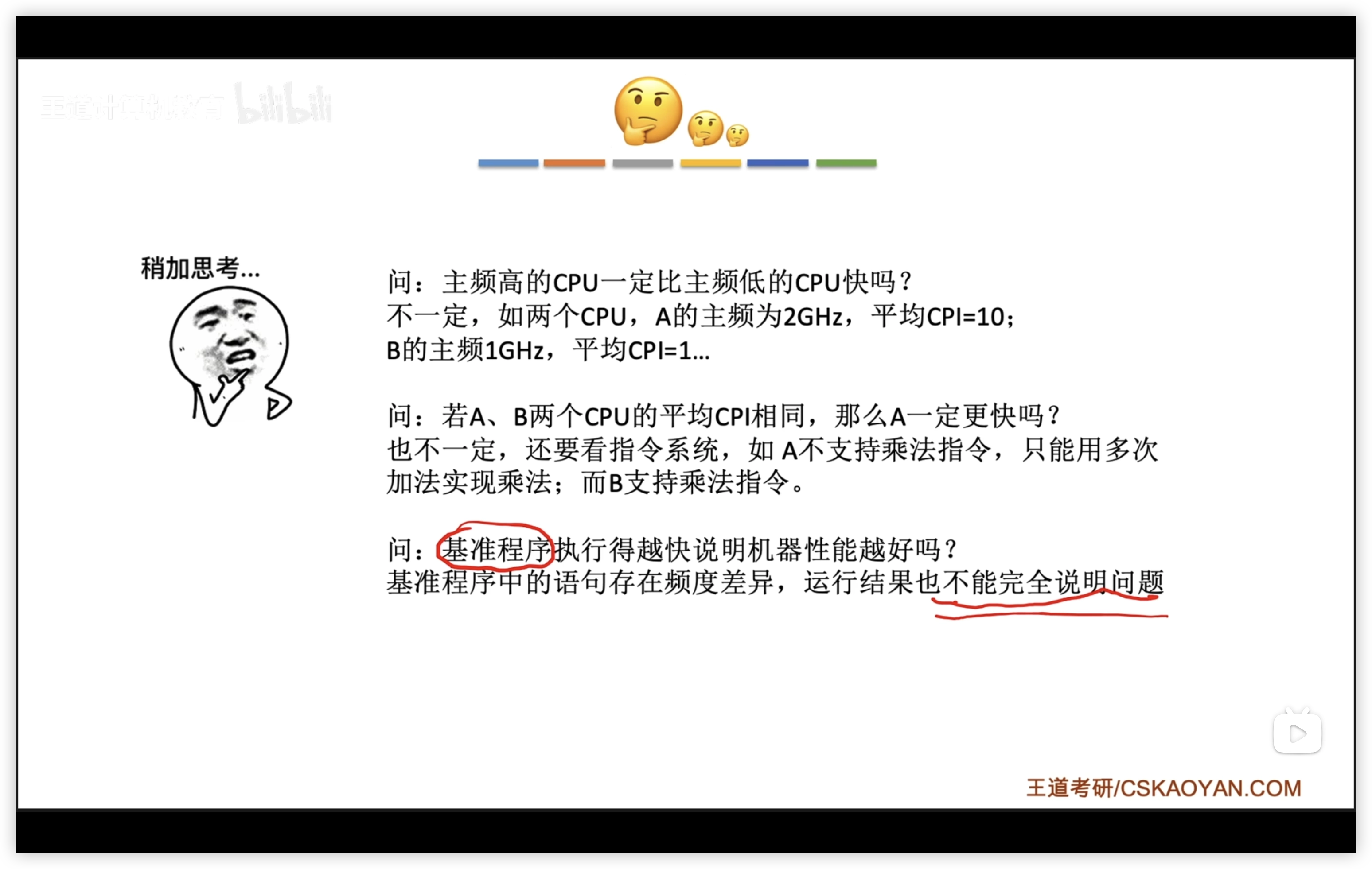

动态测试：可以用基准程序来测量计算机处理速度

1.4.3.1 辨析

2 数据的表示和运算

2.1 数制与编码

常识：

2^{16} = 65536

2^{15} = 32768

FFFFH = 1 \dots 1 = 65535

2.1.1 进位计数制

基数：每个数码位所用到的不同符号的个数

r进制的基数为r

2.1.2 进制转换

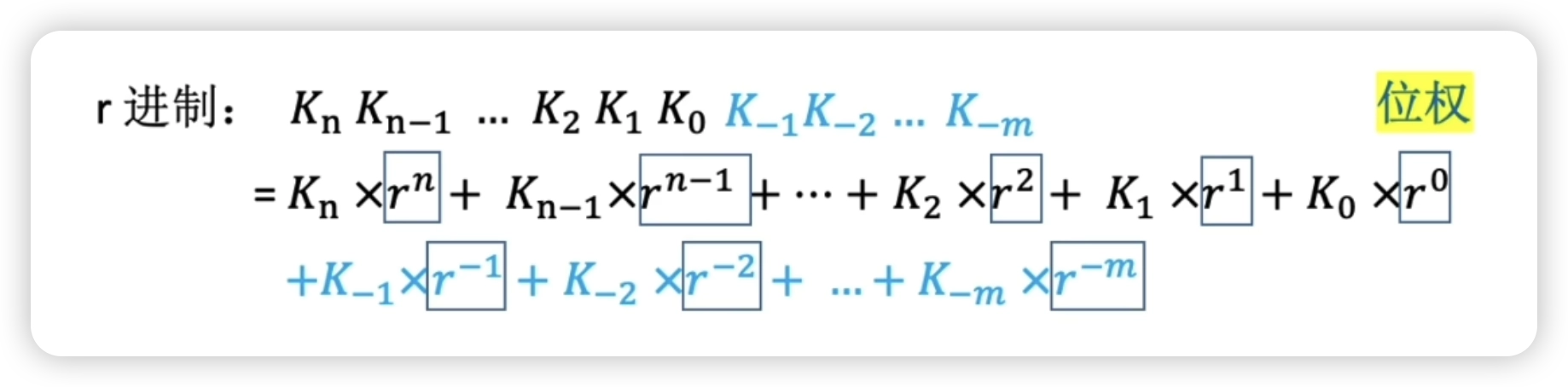

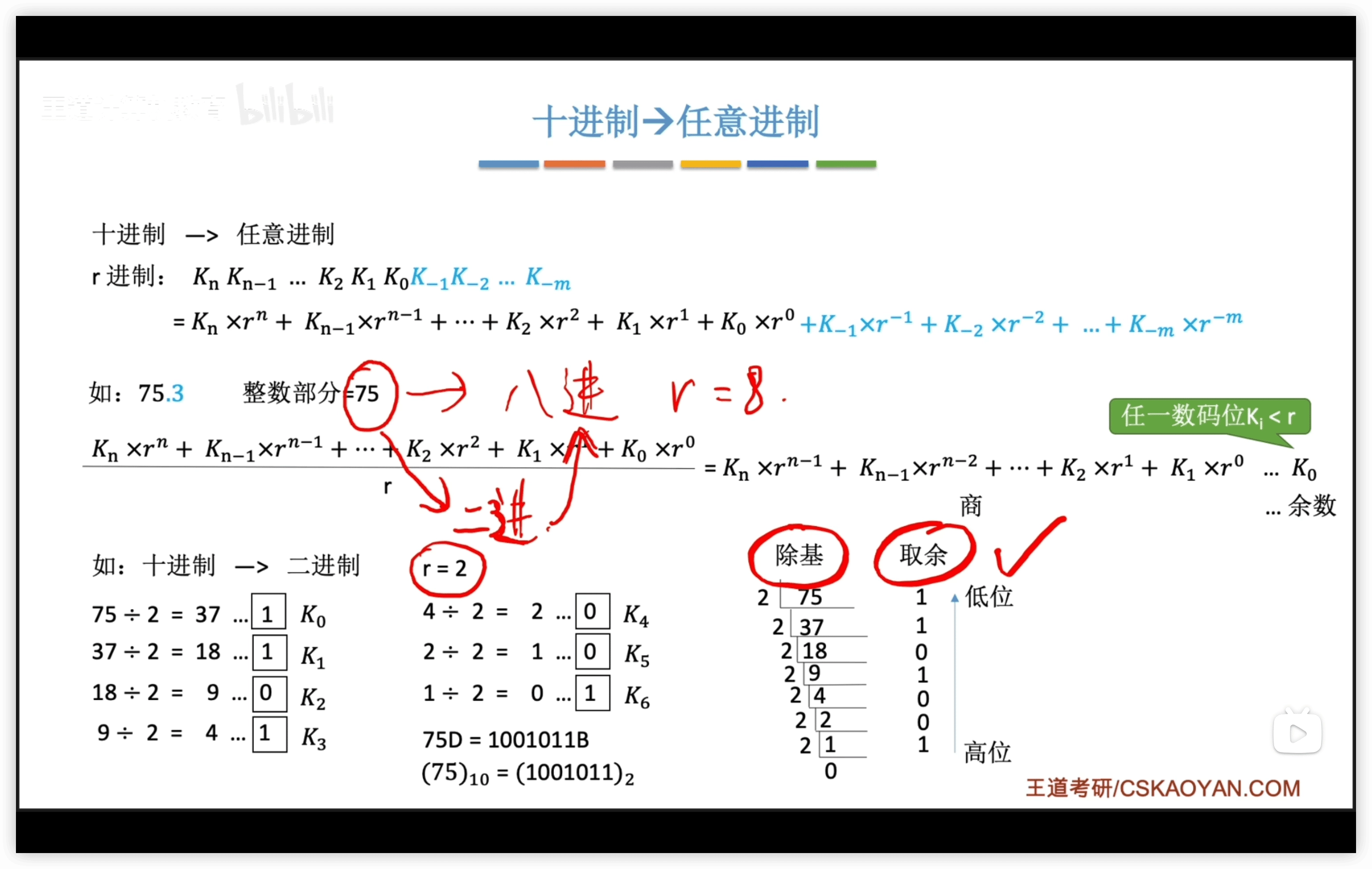

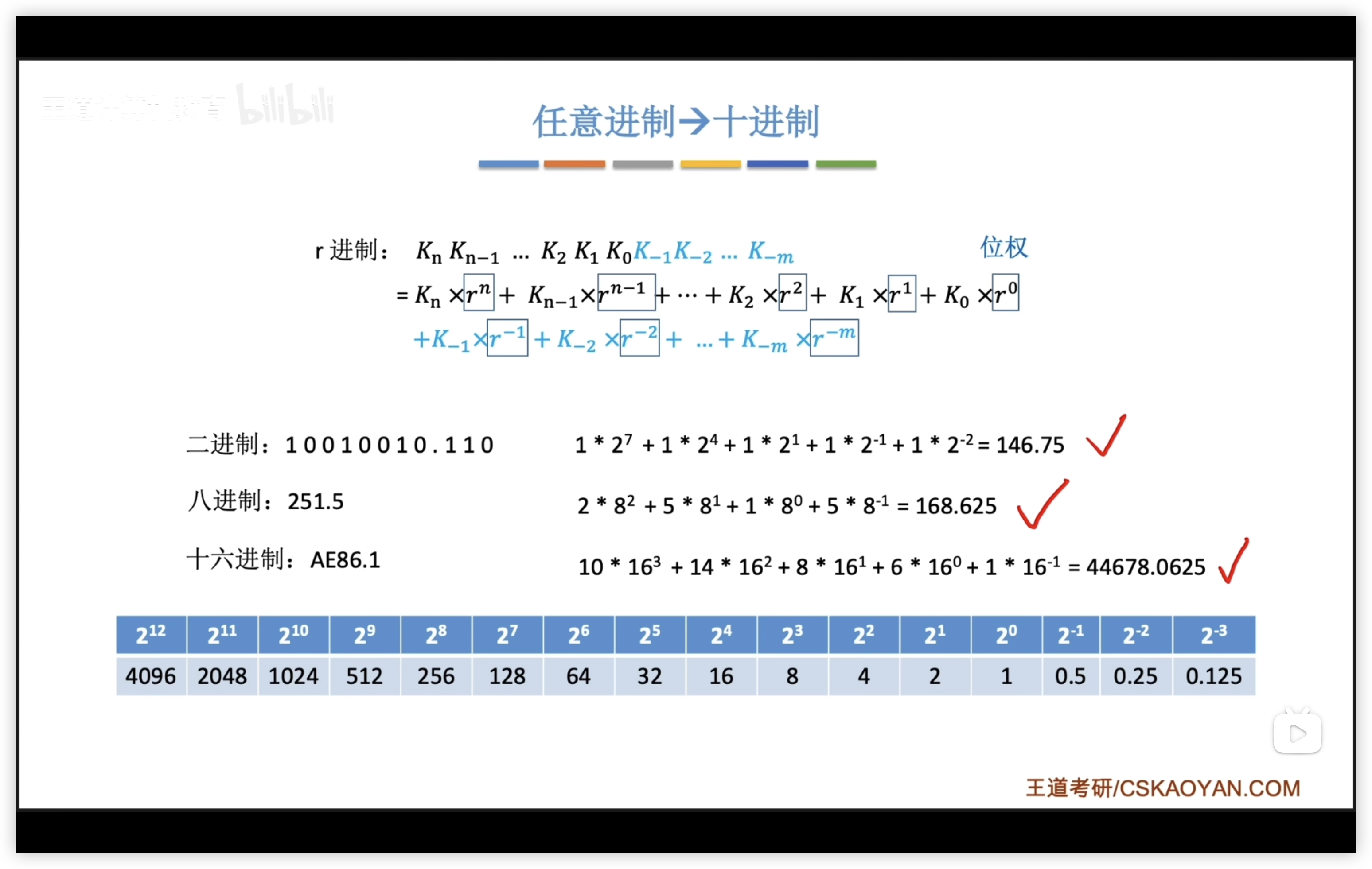

2.1.2.1 转十进制

按位权

2.1.2.2 二八六转换

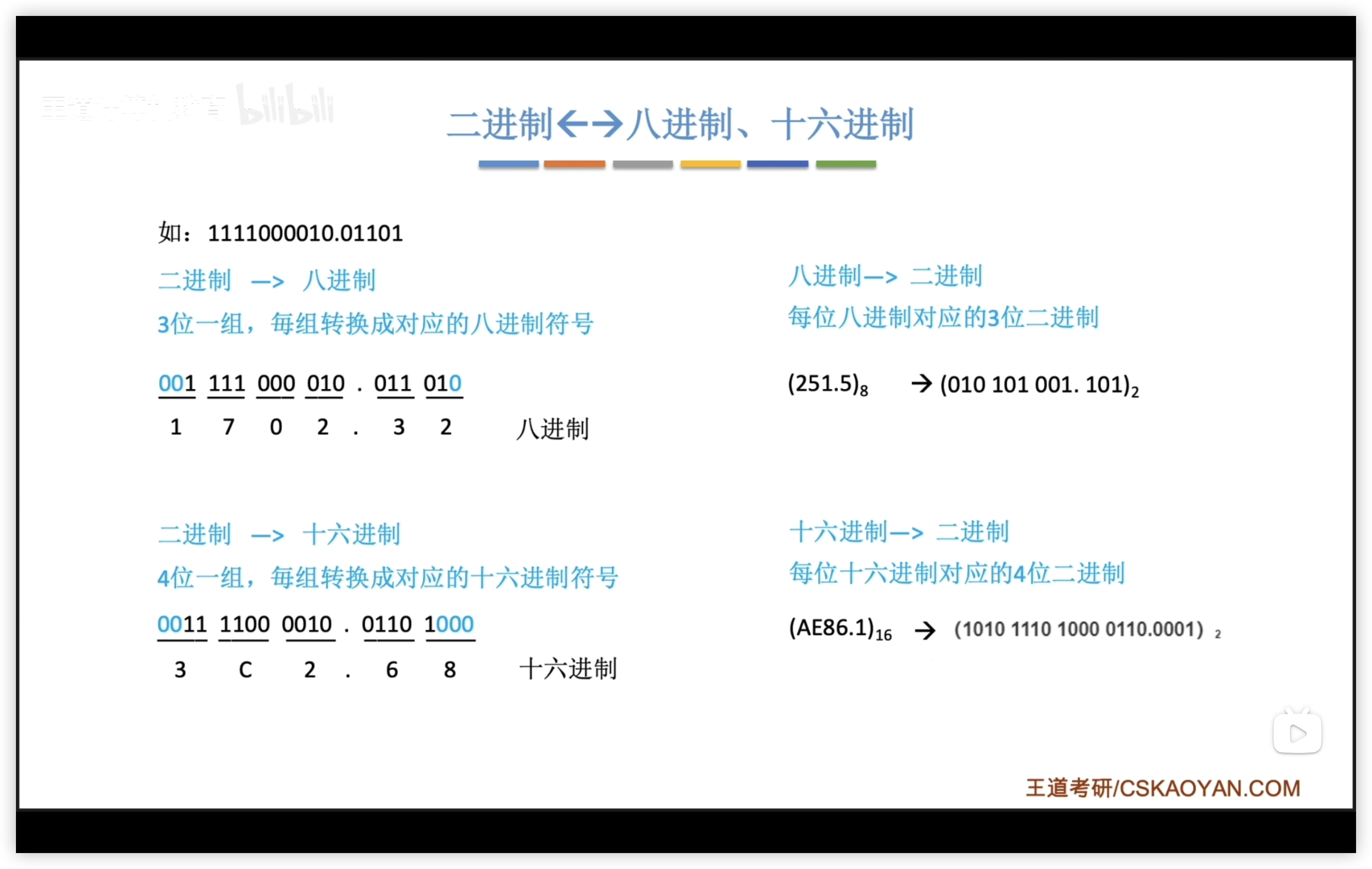

符号对应

2.1.2.3 十进制转换

整数部分：短除法

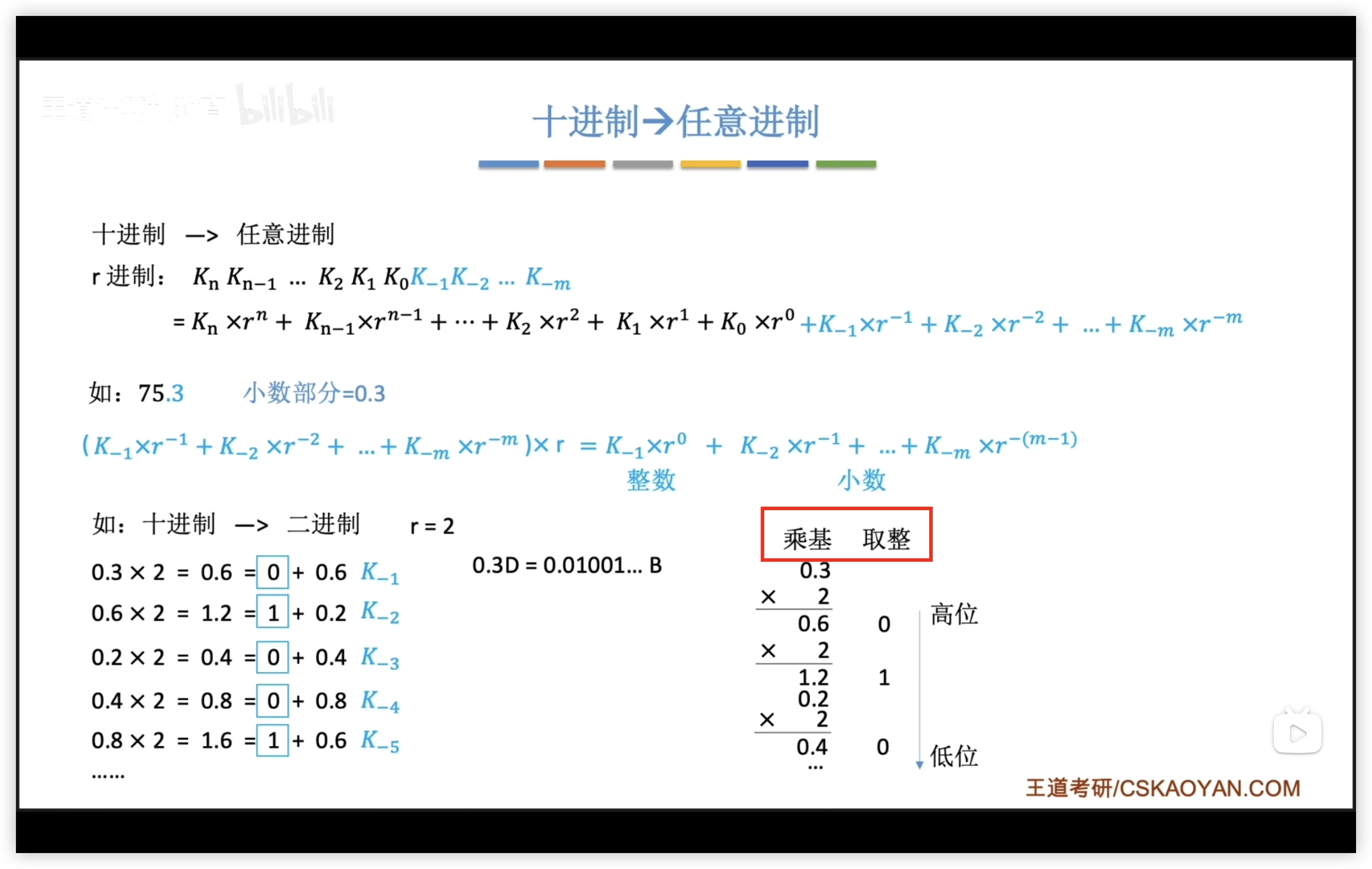

小数部分：乘r取整

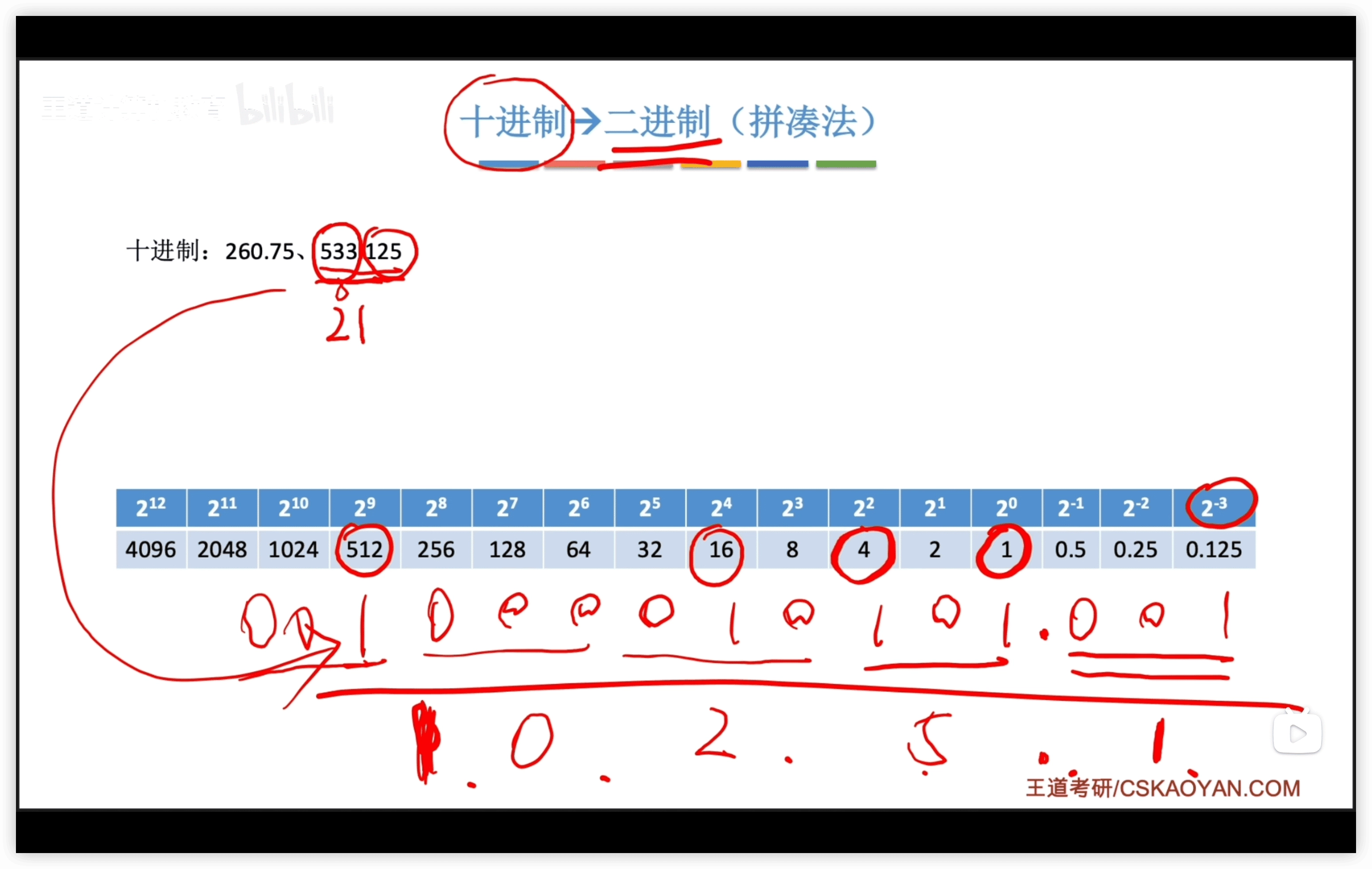

拼凑法：

2.1.3 真值机器数

真值	机器数
+15	01111
符合人类习惯	数字实际存到机器的形式

注意，机器数的正负需要被数字化，多加一位0/1表示符号。

408中机器数到底是原码还是补码请看题干

2.1.4 定点数

定点数：

无符号数：n位无符号数字的范围是 $[0, 2^n-1]$
有符号数
- 原码
- 反码
- 补码
- 移码

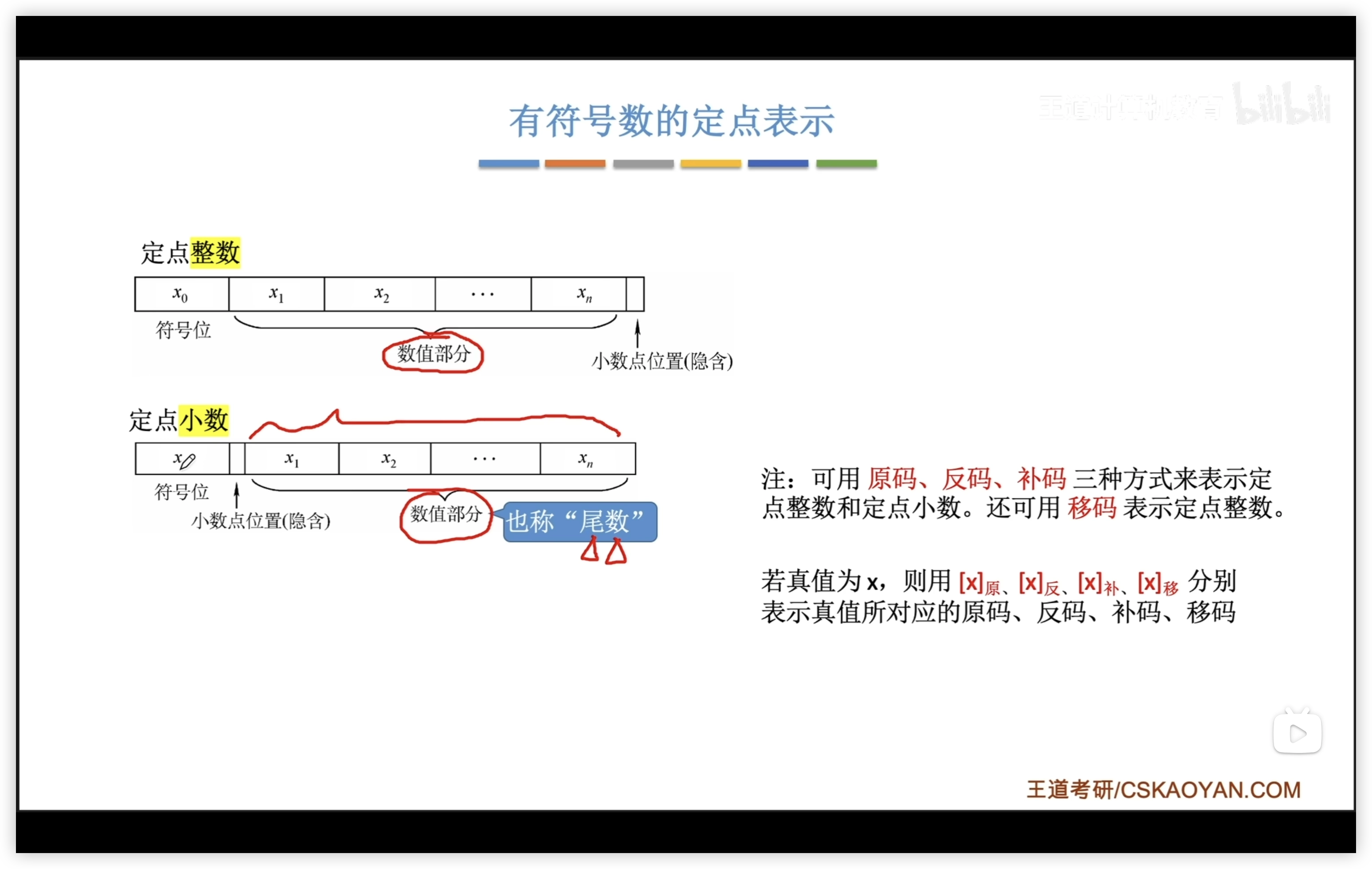

2.1.4.1 有符号数的定点表示

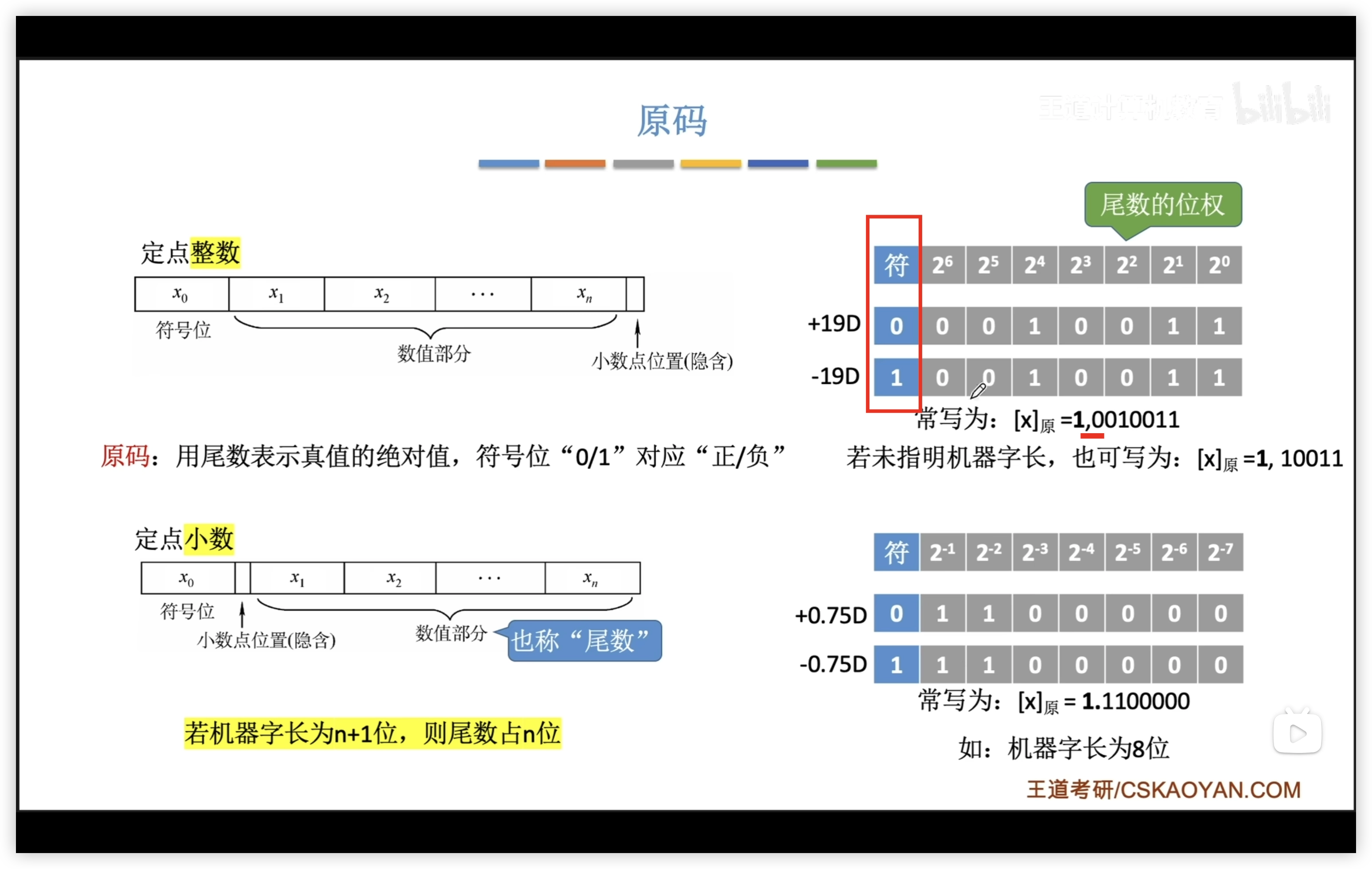

2.1.4.2 原码

2.1.4.3 反码

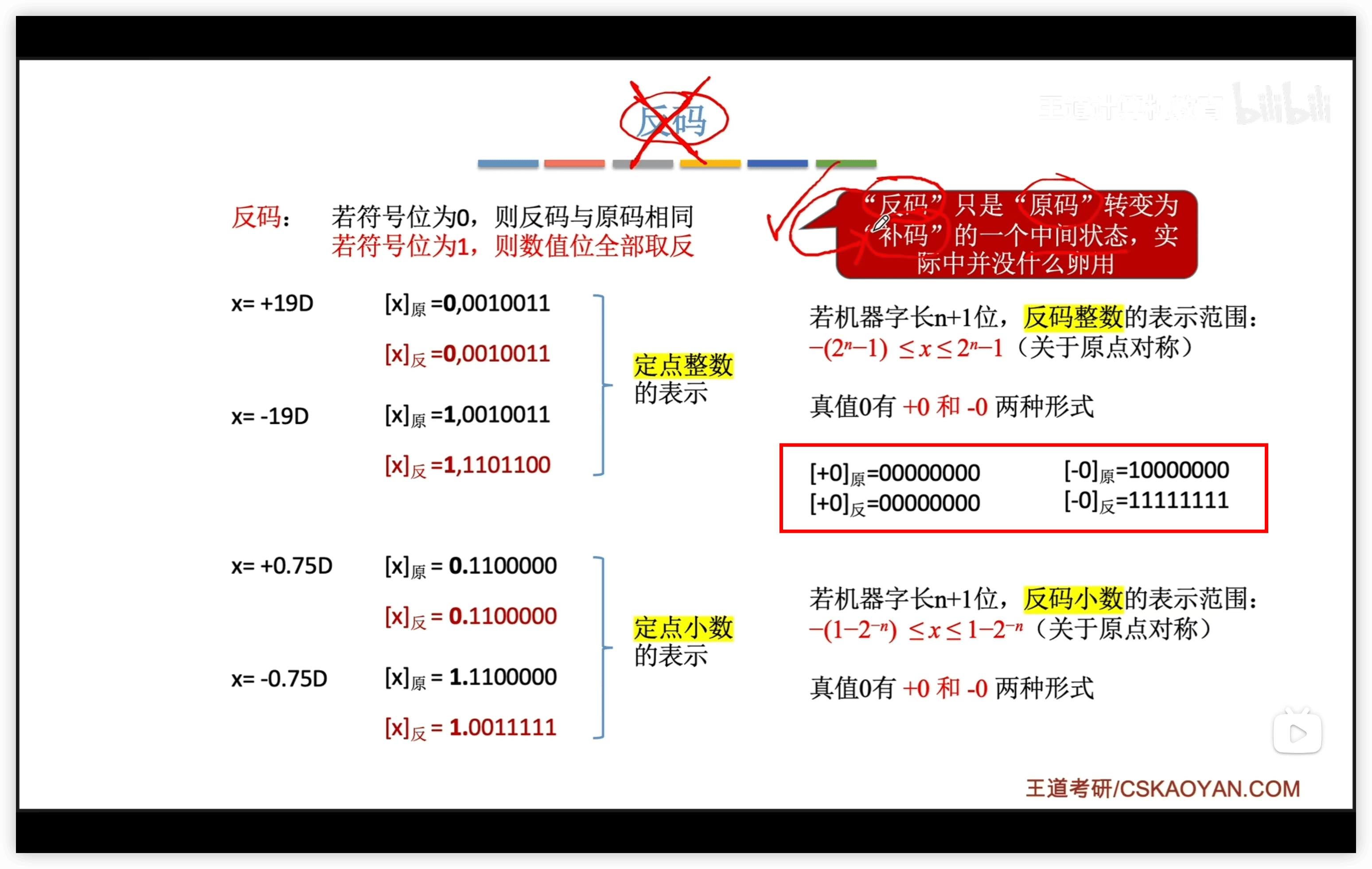

正数的反码 = 原码负数的反码 = 数值位取反

2.1.4.4 补码

C语言数据在内存中，以补码形式存放

正数的补码 = 原码负数的补码 = 反码末位+1，需要进位

补码 to 原码也是同样的操作

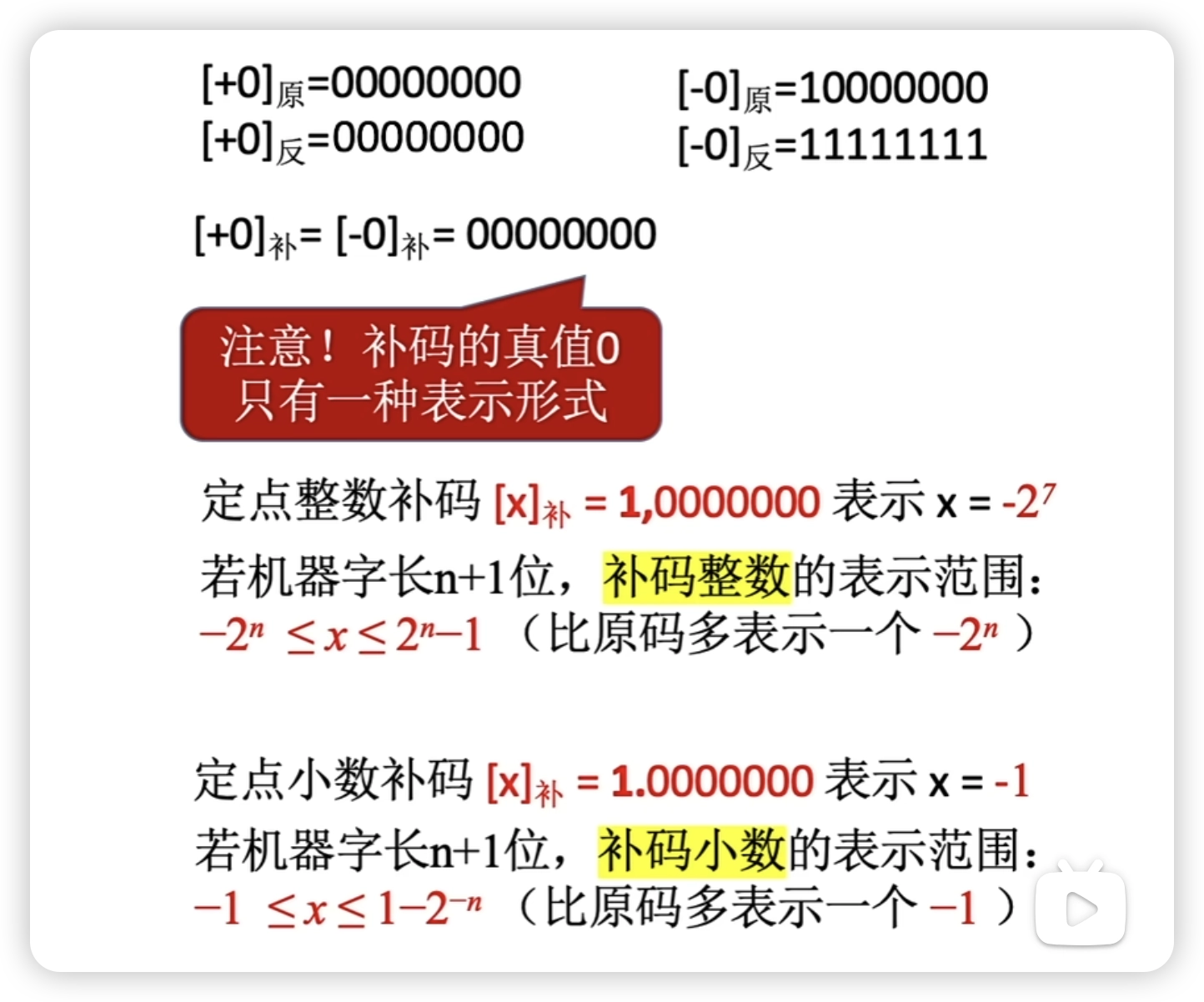

补码和移码的 0 只有一种表示形式；而原码和反码有两种 1. 故，补码和移码范围 + 1 2. 补码可以额外表示的数字：1. 注意，10000000没有原码对应的真值，因为原码无法表示 $2^{-7}$
补码可以把减法转为加法：

补充：

由 $[x]_{补}$ 补快速求 $[-x_{补}]$ 的方法：符号位、数值位全部取反，末位+1

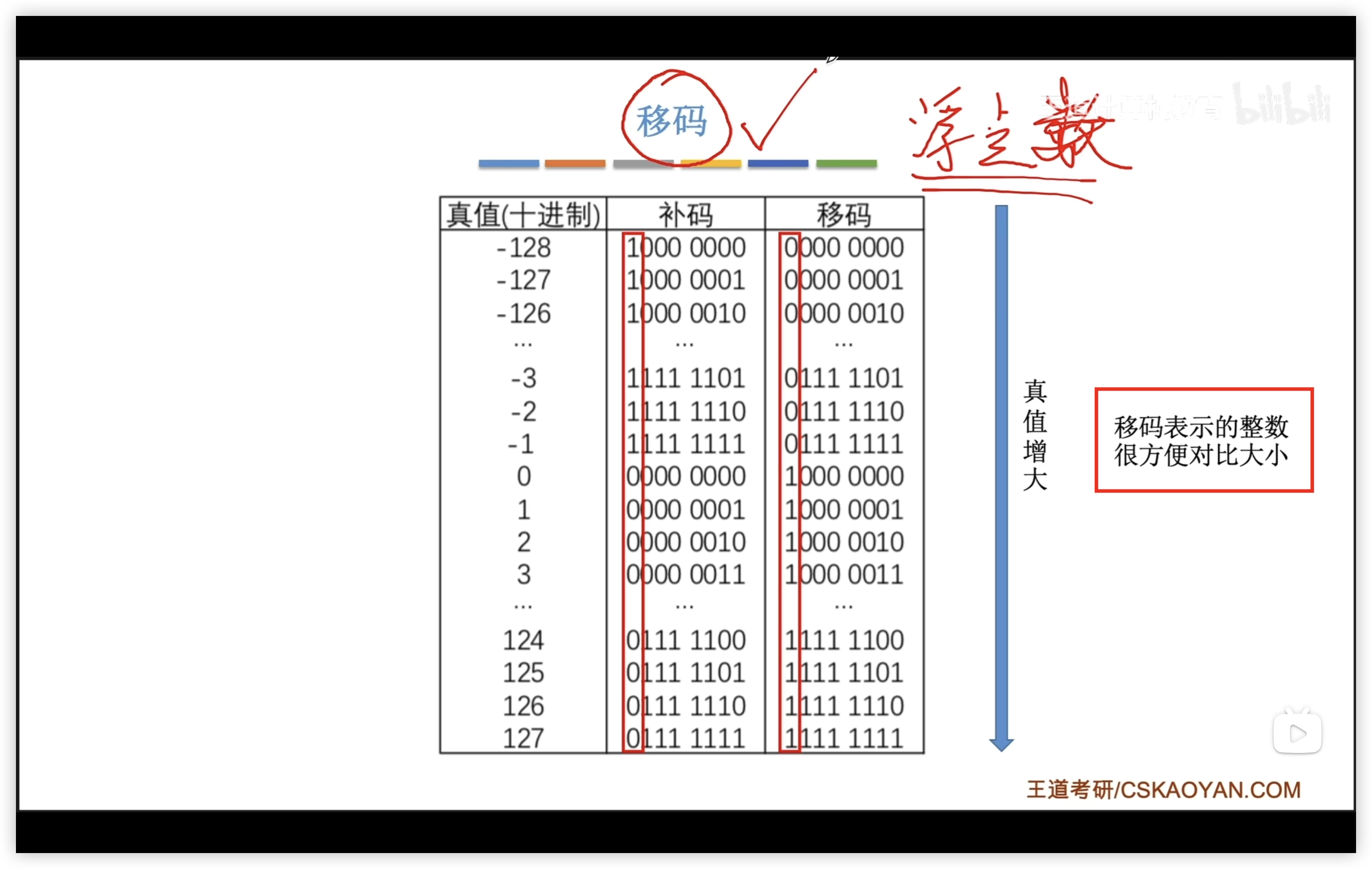

2.1.4.5 移码

移码 = 补码的符号位取反

移码只能表示整数
移码的真值0也只有一种形式
表示范围和补码相同

移码可以用于比较大小，从最高位开始，先出现1的数大。

移码是单调增，补码是分两个周期线性增大（-128~-1 和 0~127）

或者加偏置值

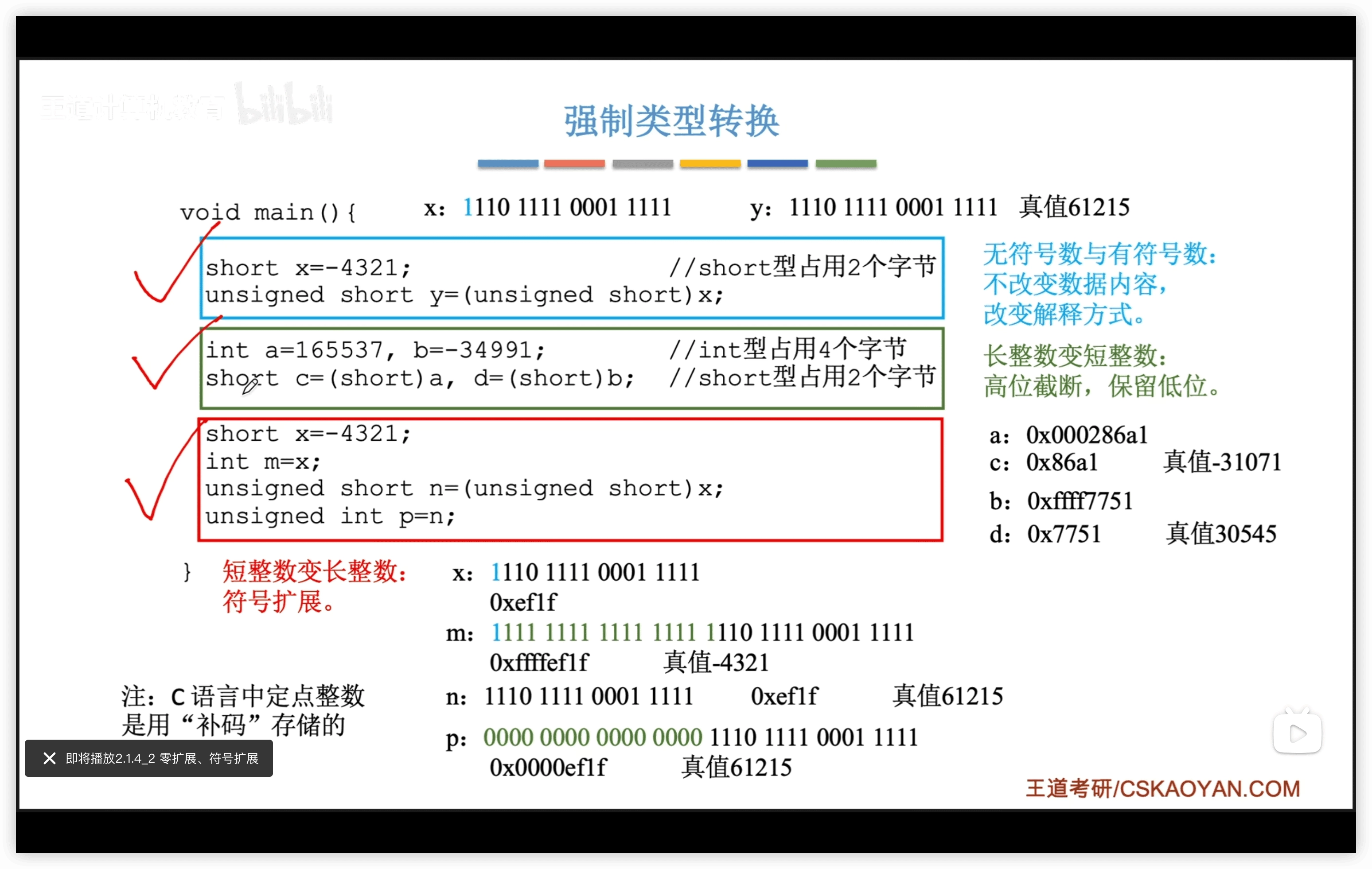

2.1.5 语言强制转换

short to int：

有符号数：符号扩展，且不改变真值
无符号数：零扩展 int to short：高位截断

2.1.5.1 零扩展符号扩展

零扩展适用于无符号数，用0扩展高位
符号扩展适用与有符号数，用符号位扩展高位

2.1.6 逻辑门电路基础

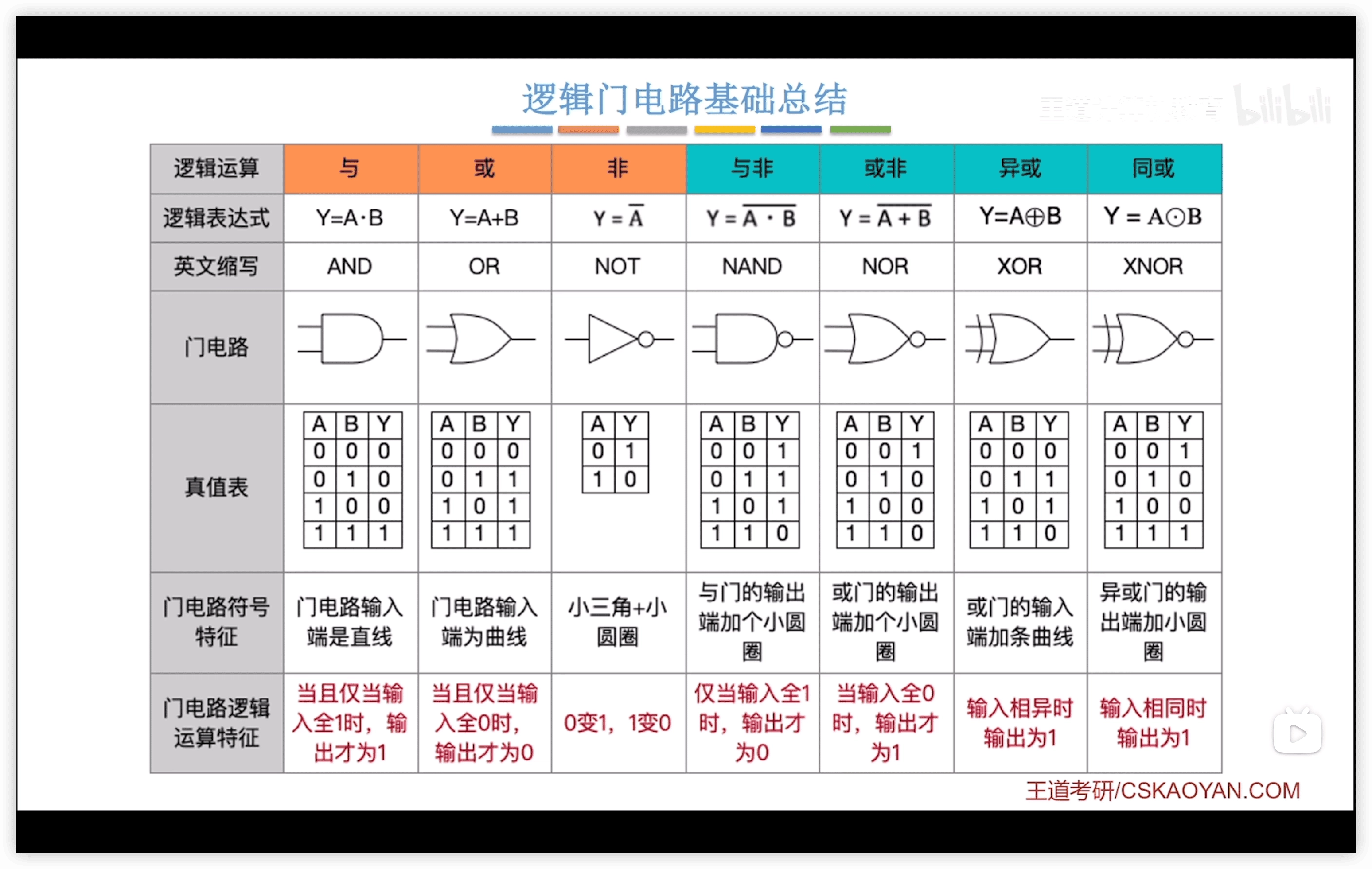

2.1.6.1 逻辑门

补充：n个bit进行异或

若有奇数个1则异或结果为1
若有偶数个1则异或结果 0

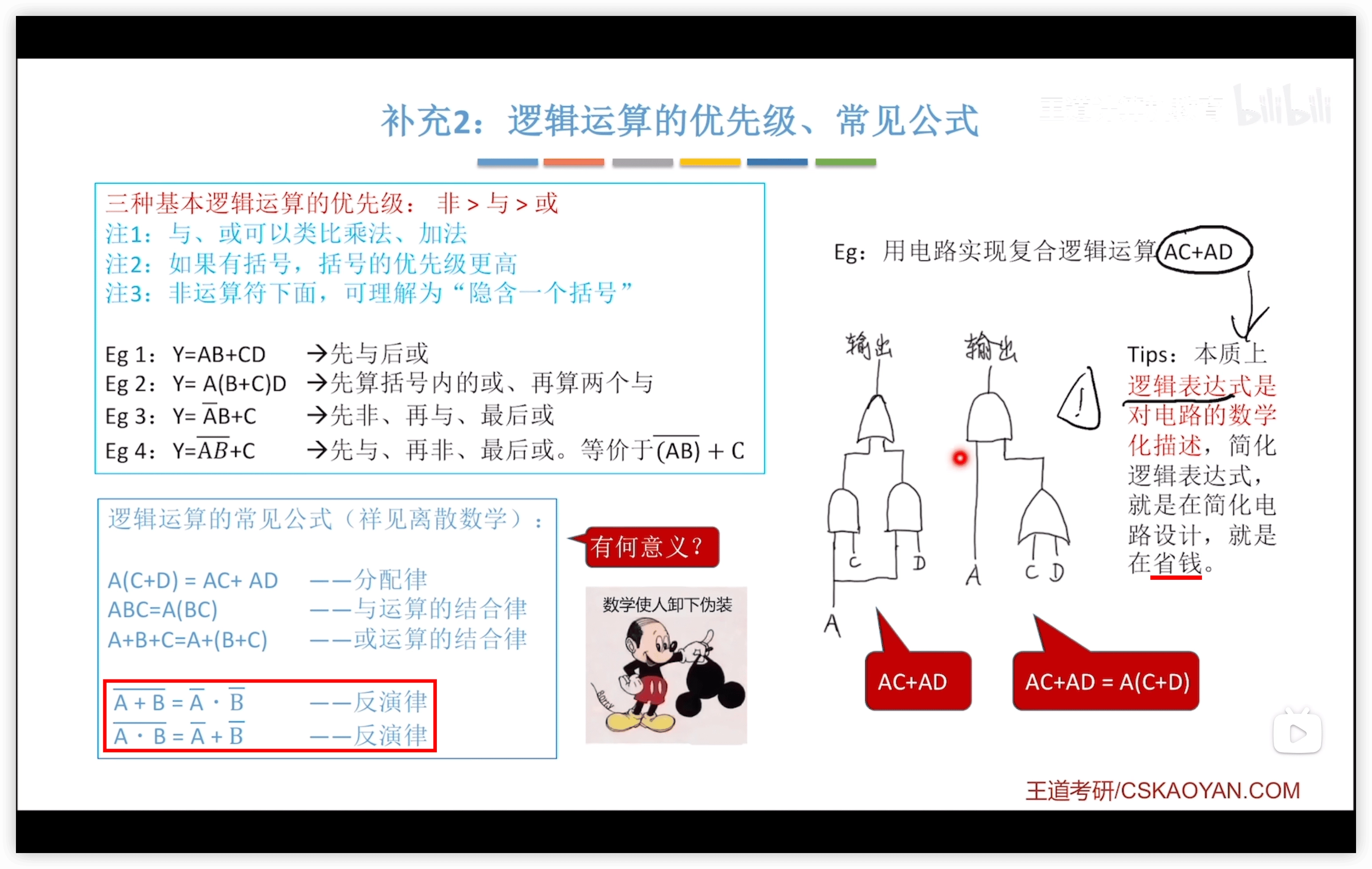

2.1.6.2 公式

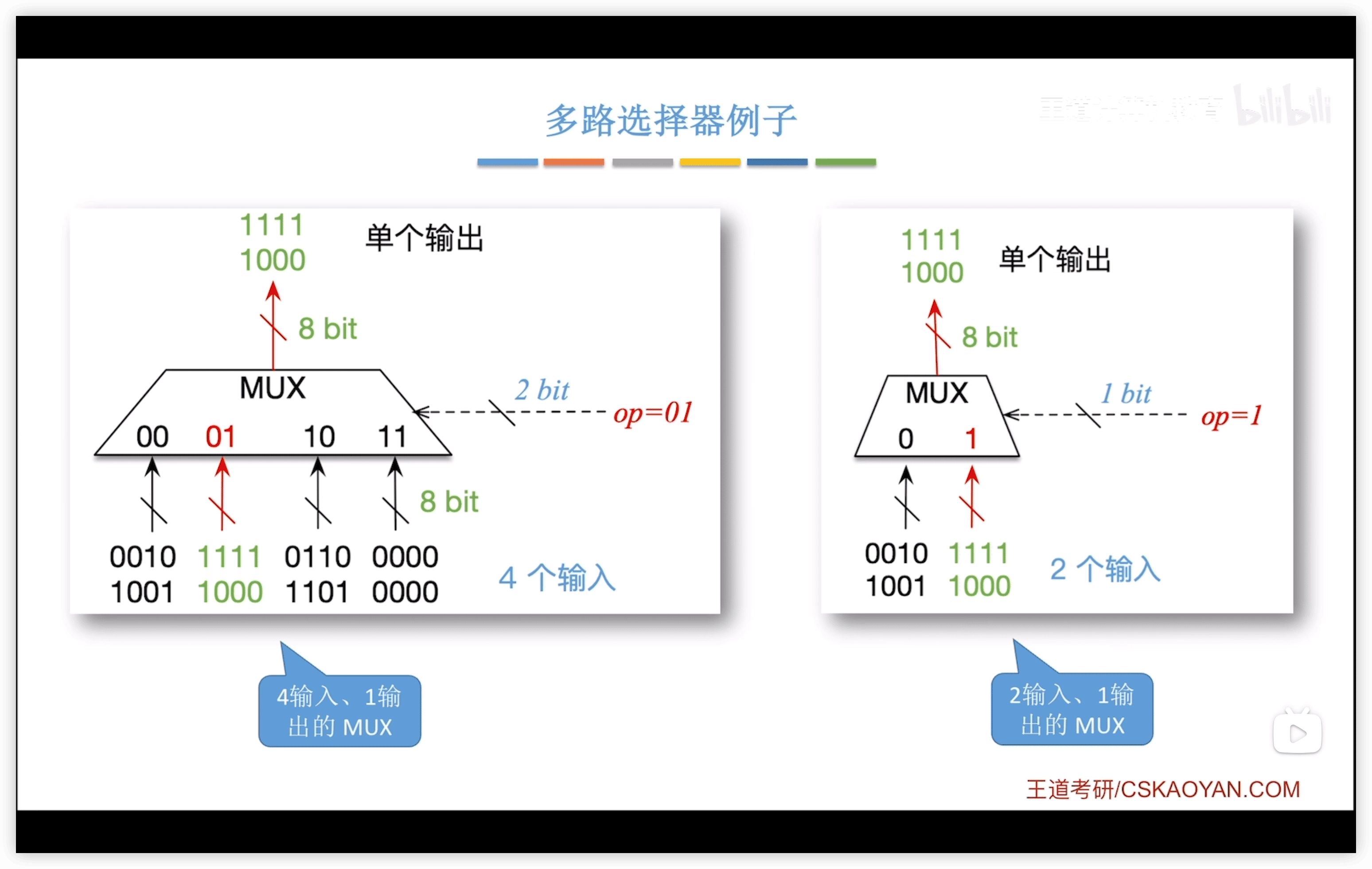

2.1.6.3 多路选择器

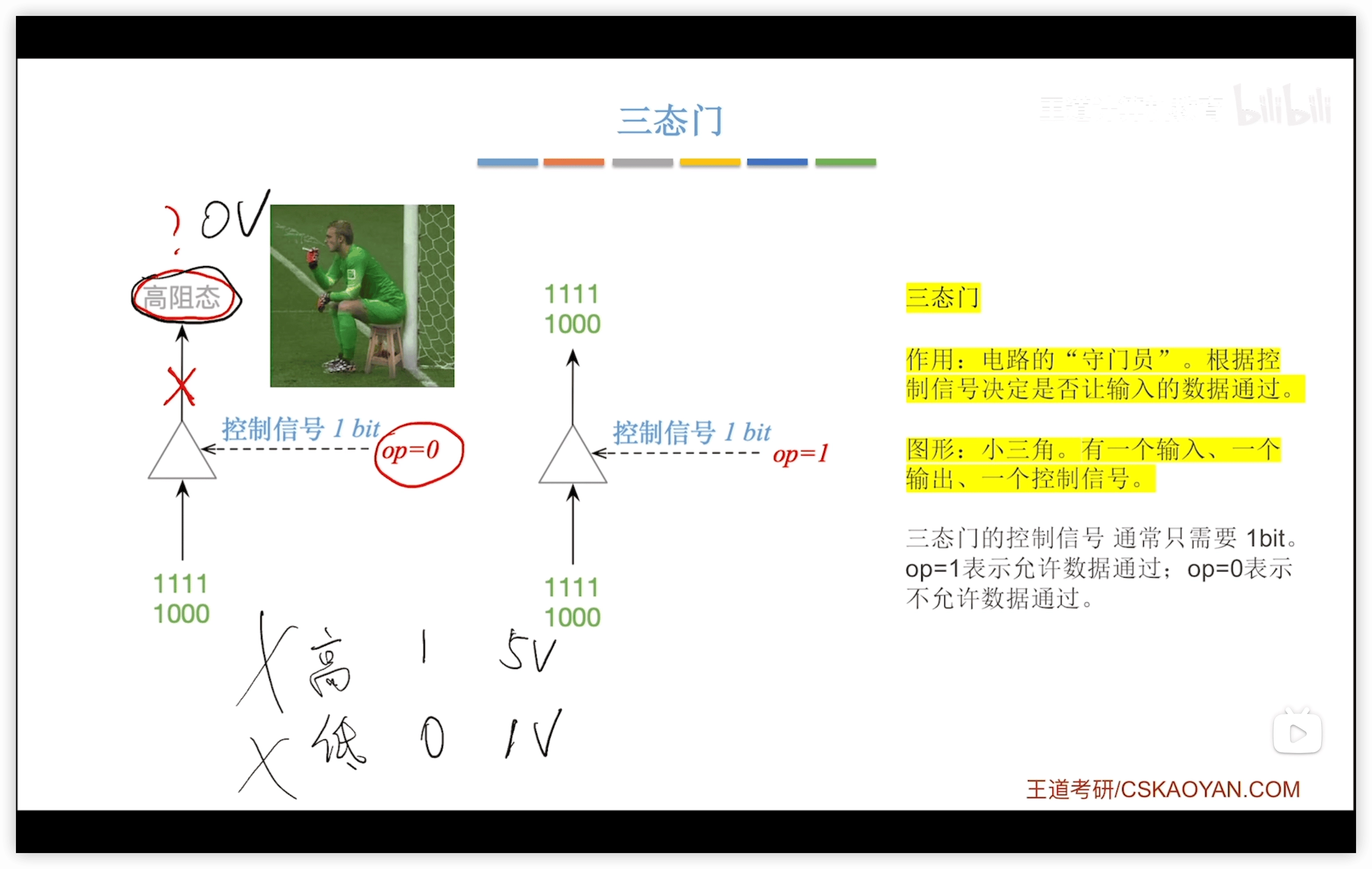

2.1.6.4 三态门

三态：高电平、低电平、高阻态

高阻态 = 断线

2.2 运算方法和运算电路

2.2.1 加法器

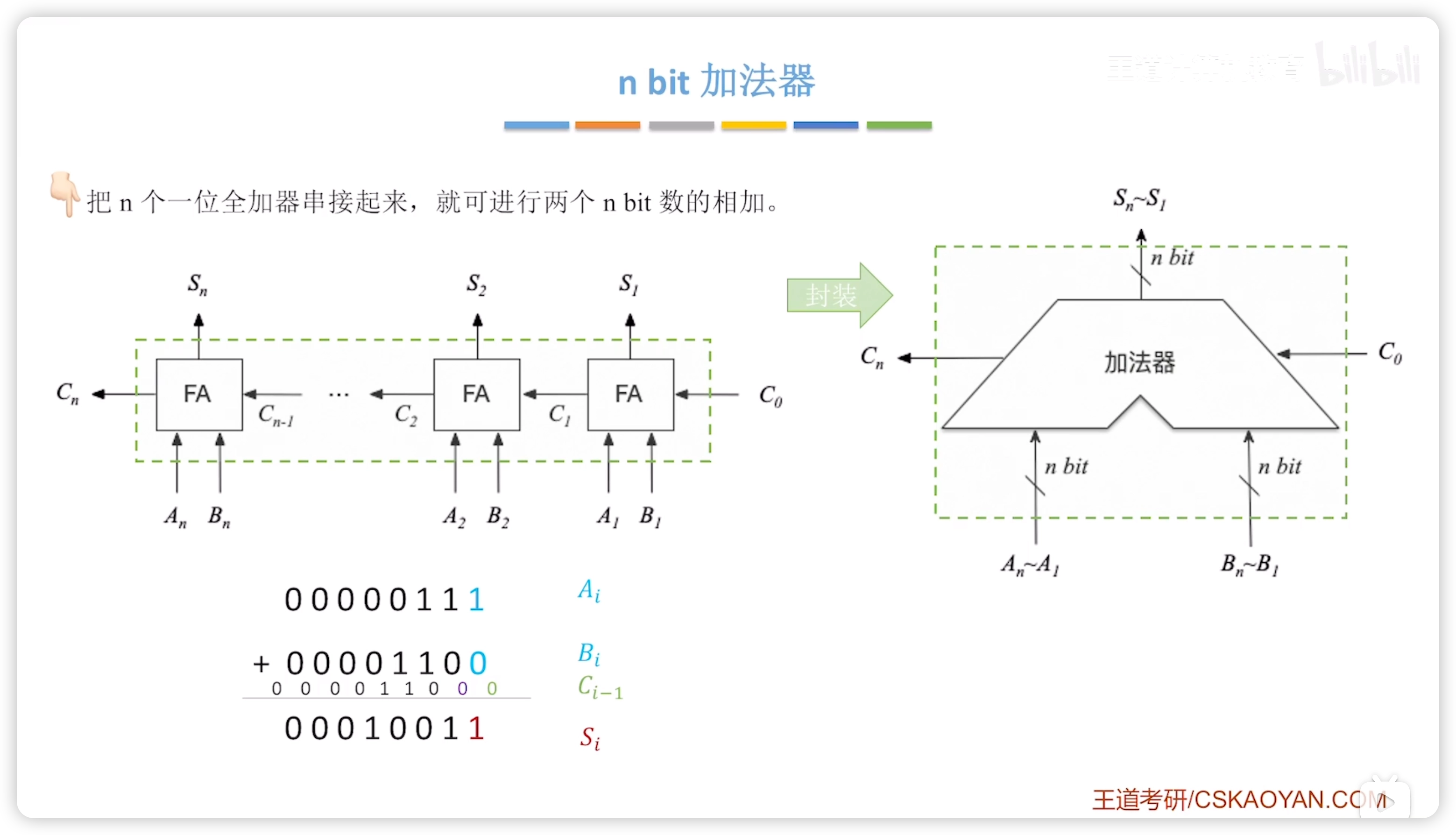

2.2.1.1 串行进位加法器

串行进位又称为行波进位
但是属于并行加法器，见术语辨析

问题：进位信息串行传递，导致计算速度取决于进位产生和传递速度

2.2.1.2 术语辨析

由于两个输入端允许并行输入 n bit，因此这种加法器属于：并行加法器
由于进位信息是串行产生的，因此从“进位方式”看，这种加法器属于：串行进位加法器
综上，很多教材把这种加法器称为：串行进位的并行加法器

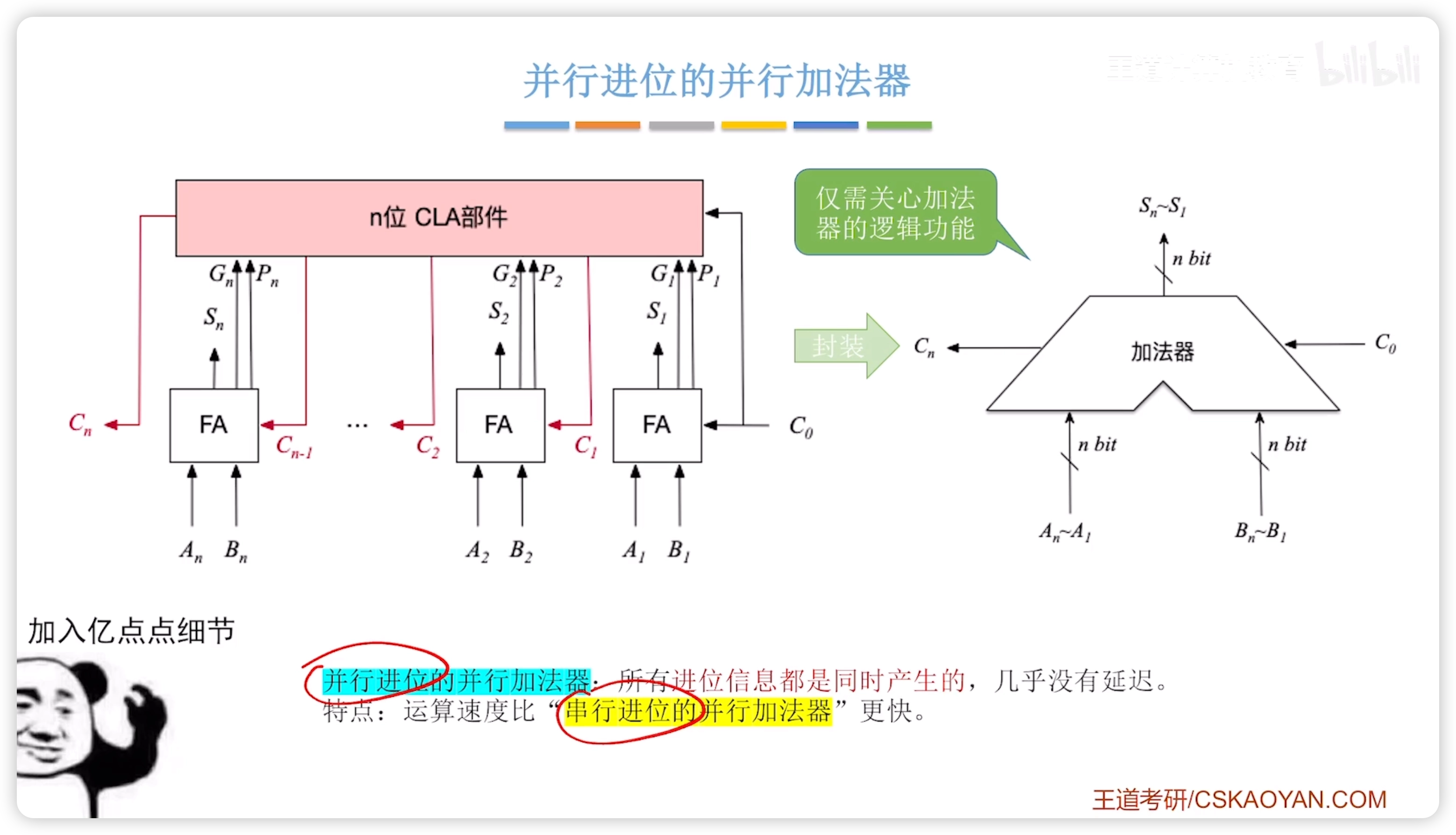

2.2.1.3 并行进位加法器

加入了CLA部件，使得所有进位信息同时产生。

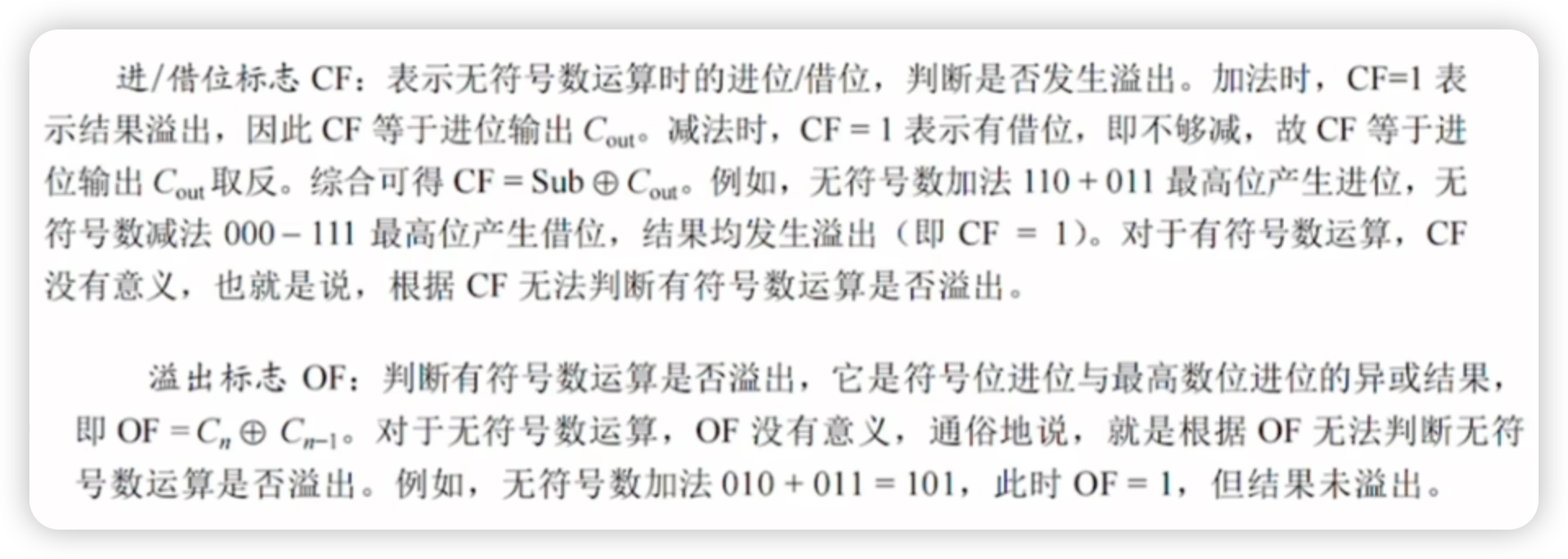

2.2.1.4 带标志位的加法器

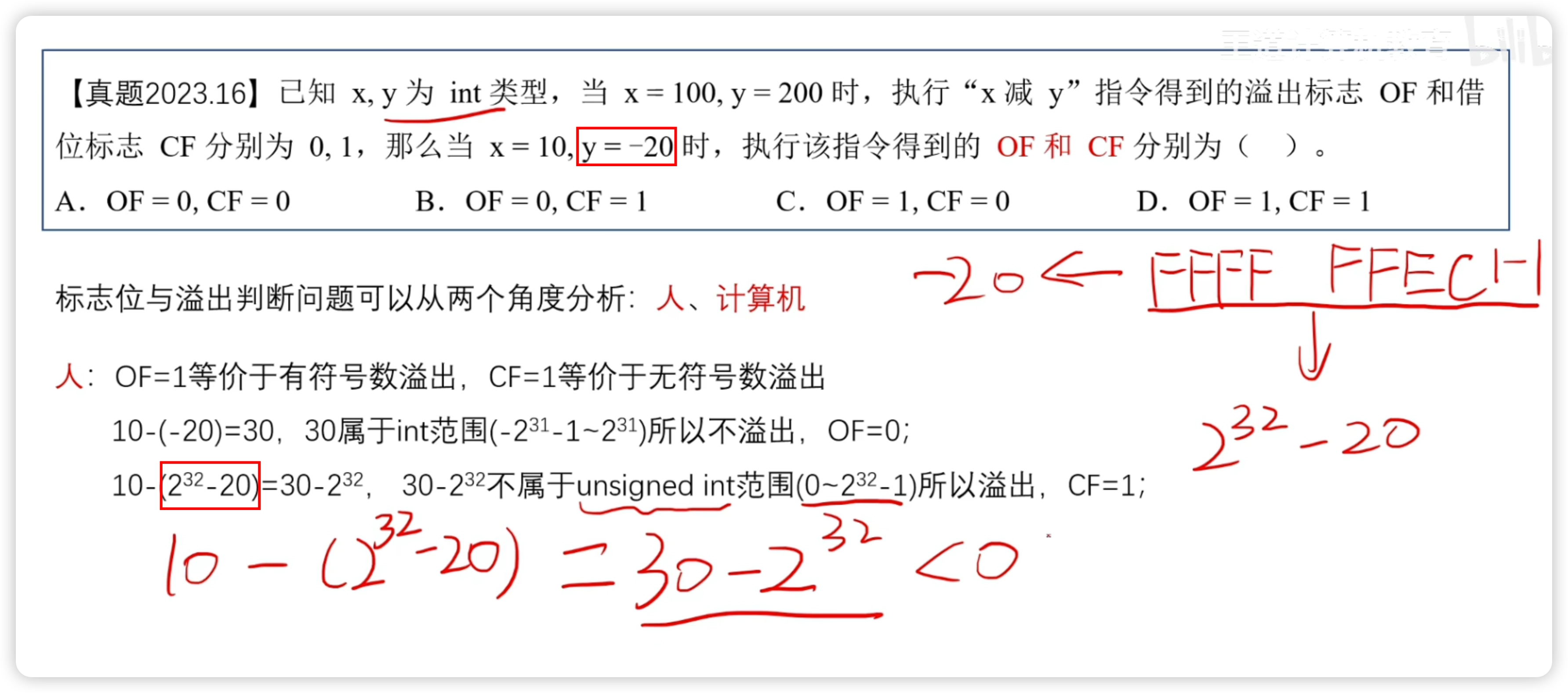

OF（Overflow Flag）溢出标志，用于判断带符号数加减运算是否溢出。
- OF=1 溢出：OF=0 未溢出
- 也用于表示有符号/无符号整数乘法是否溢出
SF（Sign Flag）符号标志，用于判断带符号数加减运算结果的正负性。
- SF=1 结果负：SF=0 结果为正
ZF（Zero Flag）零标志，用于判断加减运算结果是否为0。
- ZF=1 表示结果0；ZF=0 表示结果不为0
CF（Carry Flag）进位/借位标志，用于判断无符号数加减运算是否溢出。
- CF=1 溢出：CF=0 未溢出

2.2.2 算数逻辑单元 ALU

CPU

控制器
运算器
- ALU
  - 加法器
- 通用寄存器
- 状态寄存器 PSW
- 移位器

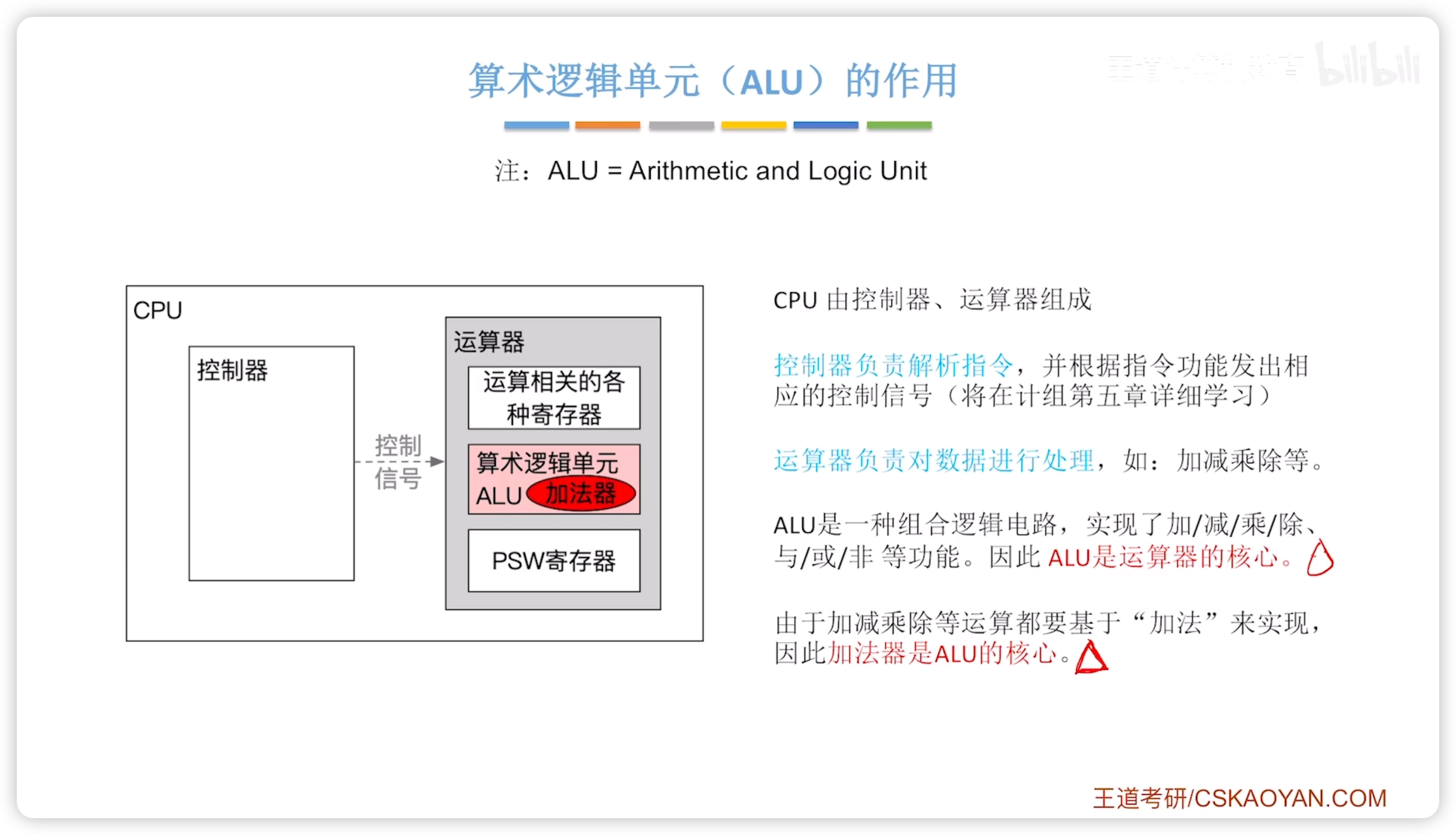

ALU是运算器的核心；加法器是ALU的核心。

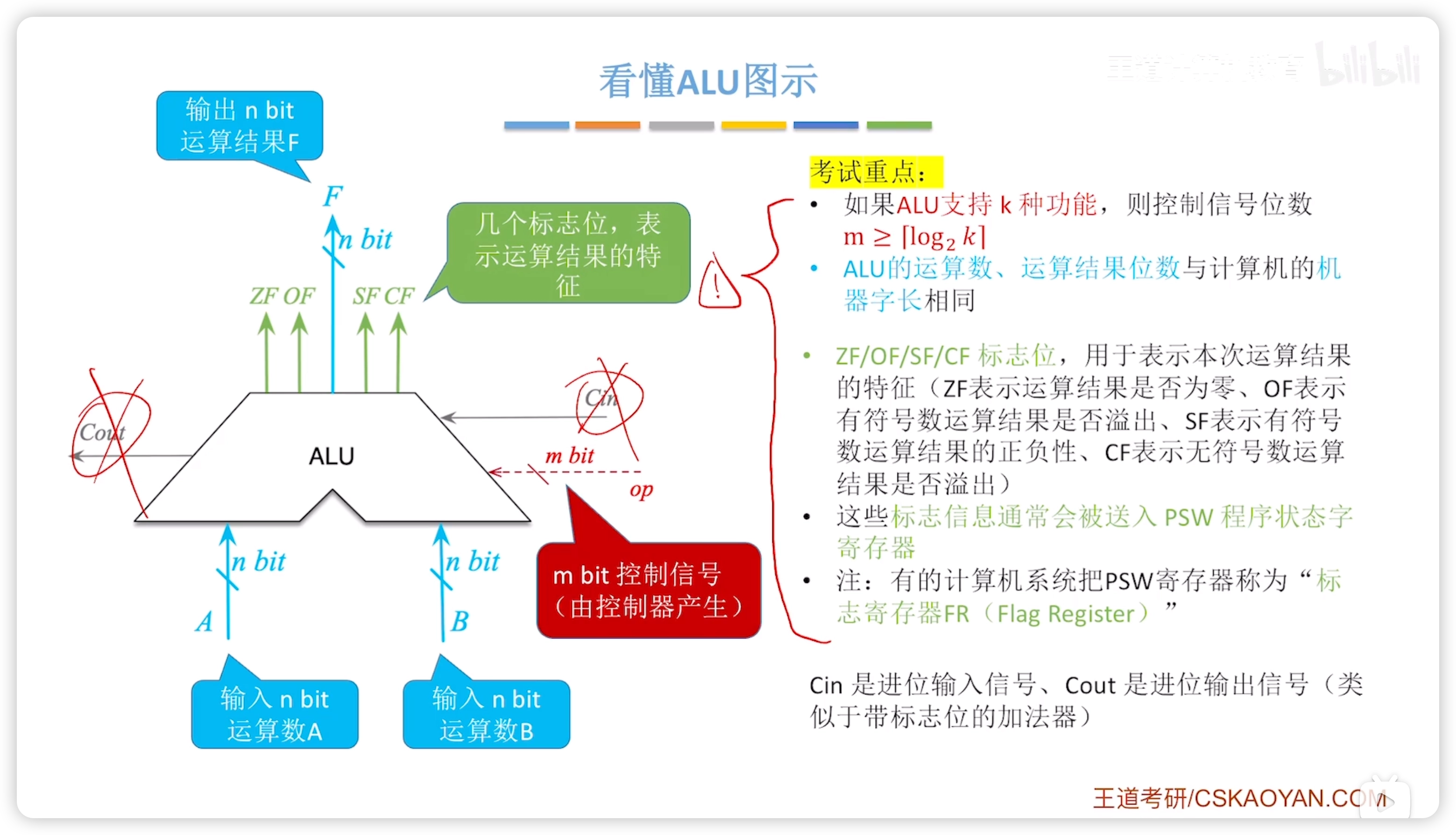

2.2.2.1 功能

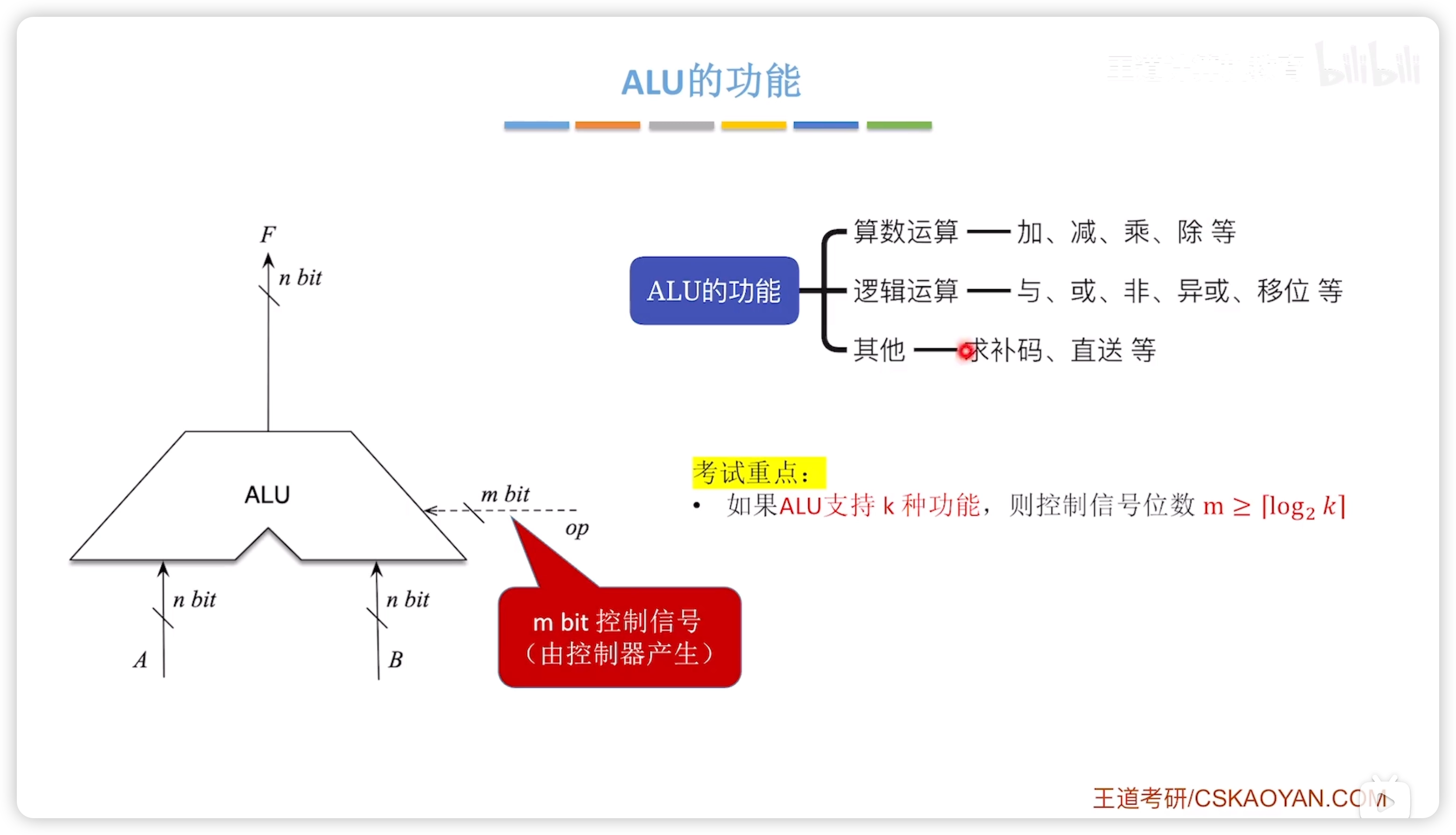

重点：如果ALU支持 $k$ 种功能，则控制信号位数 $m \geq \lceil \log_{2}k \rceil$

\text{ALU 运算位数 }n = \text{机器字长}

\text{PSW 程序状态字寄存器} = \text{FR 标志寄存器}

2.2.3 定点数的移位

左右移动 $r$ 位约等于乘除 $2^r$

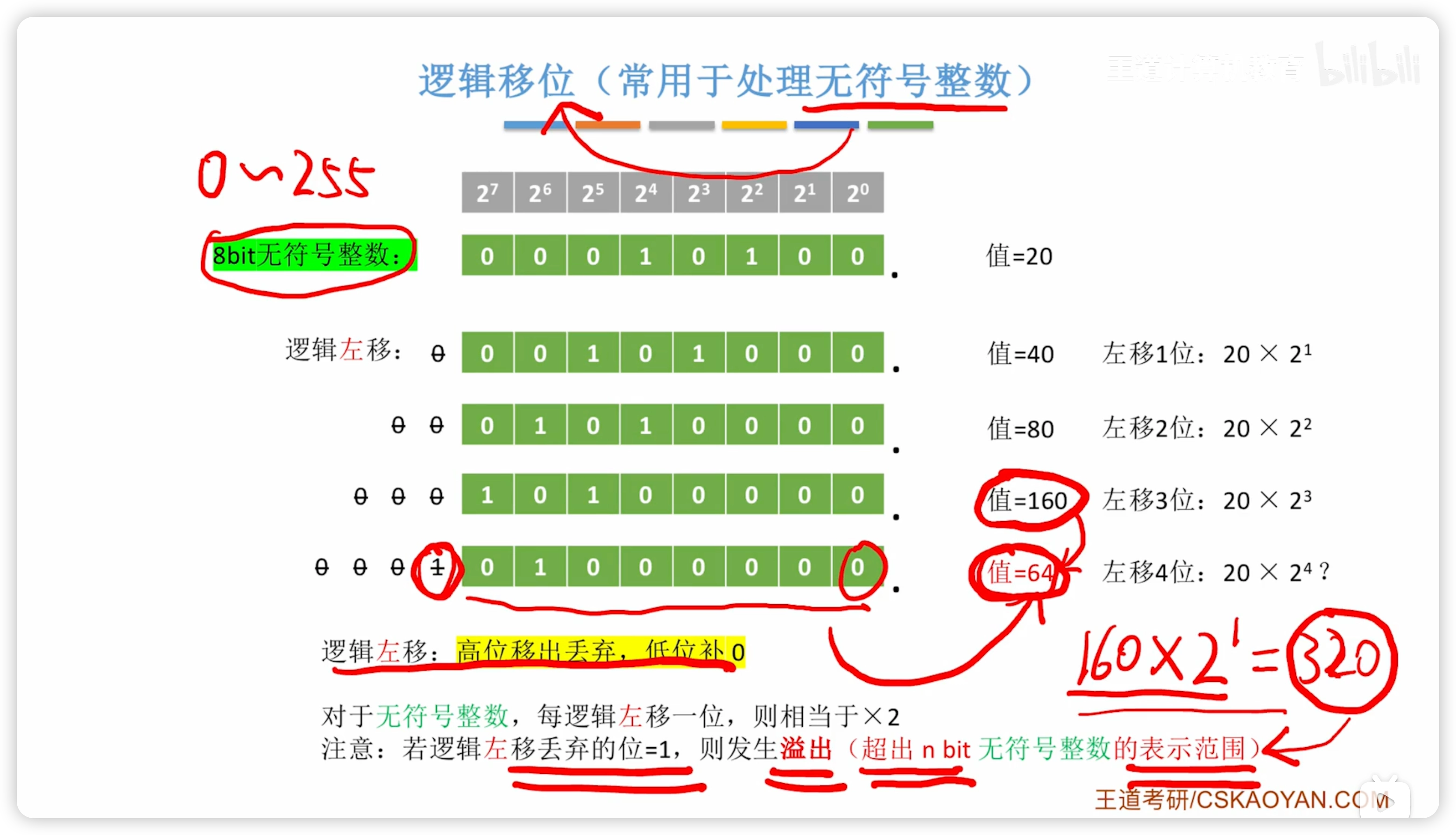

2.2.3.1 逻辑移位

用于无符号整数

左移：高位丢弃，低位补零

右移类似，但是右移丢弃位 = 1则会损失精度
溢出判断：丢弃位是否为 1

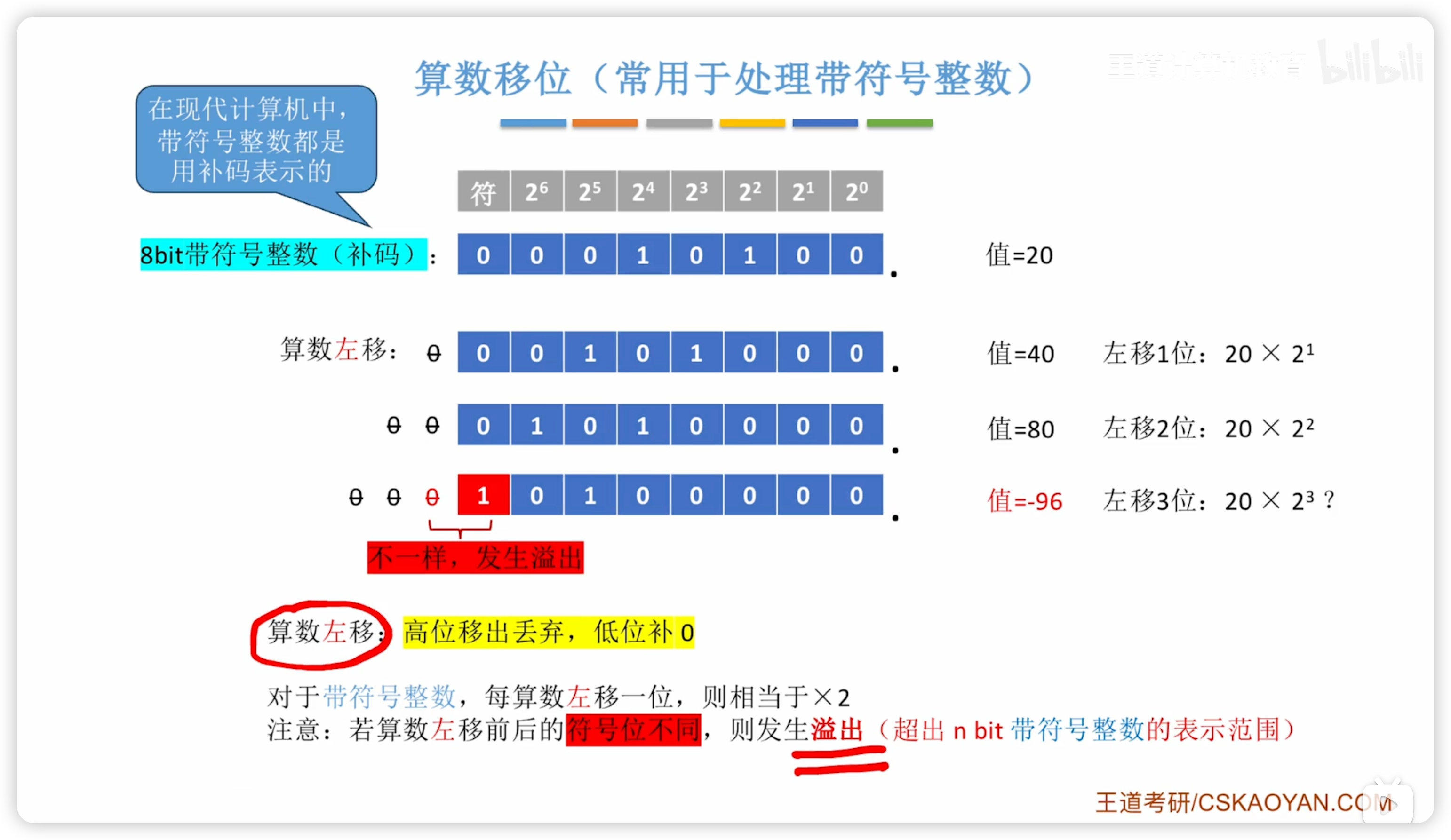

2.2.3.2 算数移位

用于有符号整数

左移：移动与逻辑移位完全相同，符号位一起移动

溢出判断不同，改为判断符号位是否改变

右移高位补充符号位，丢弃位 = 1则也会损失精度

2.2.4 定点数的加减

原码运算麻烦，一般采用补码运算

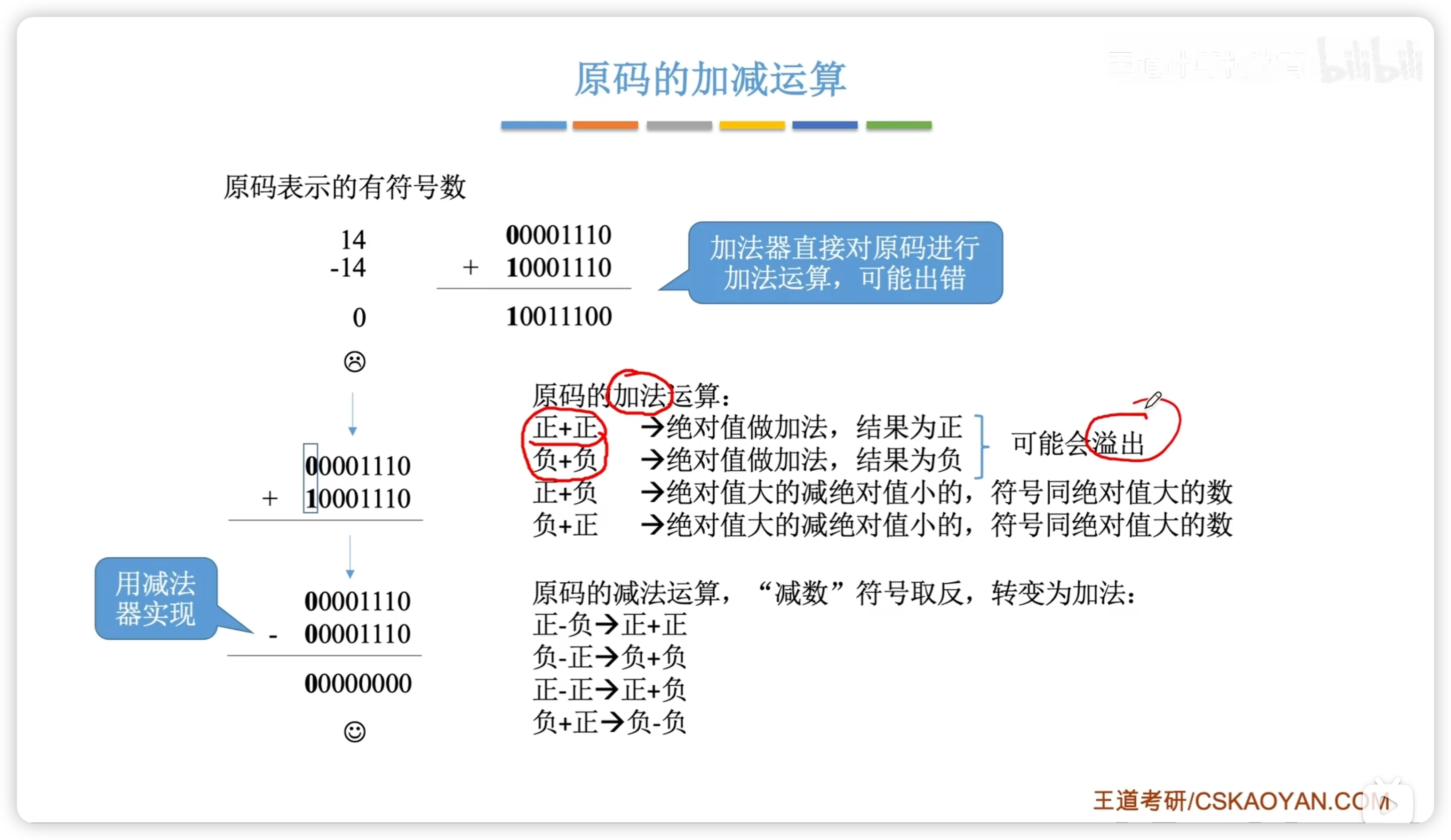

2.2.4.1 原码加减

绝对值加减，再处理符号

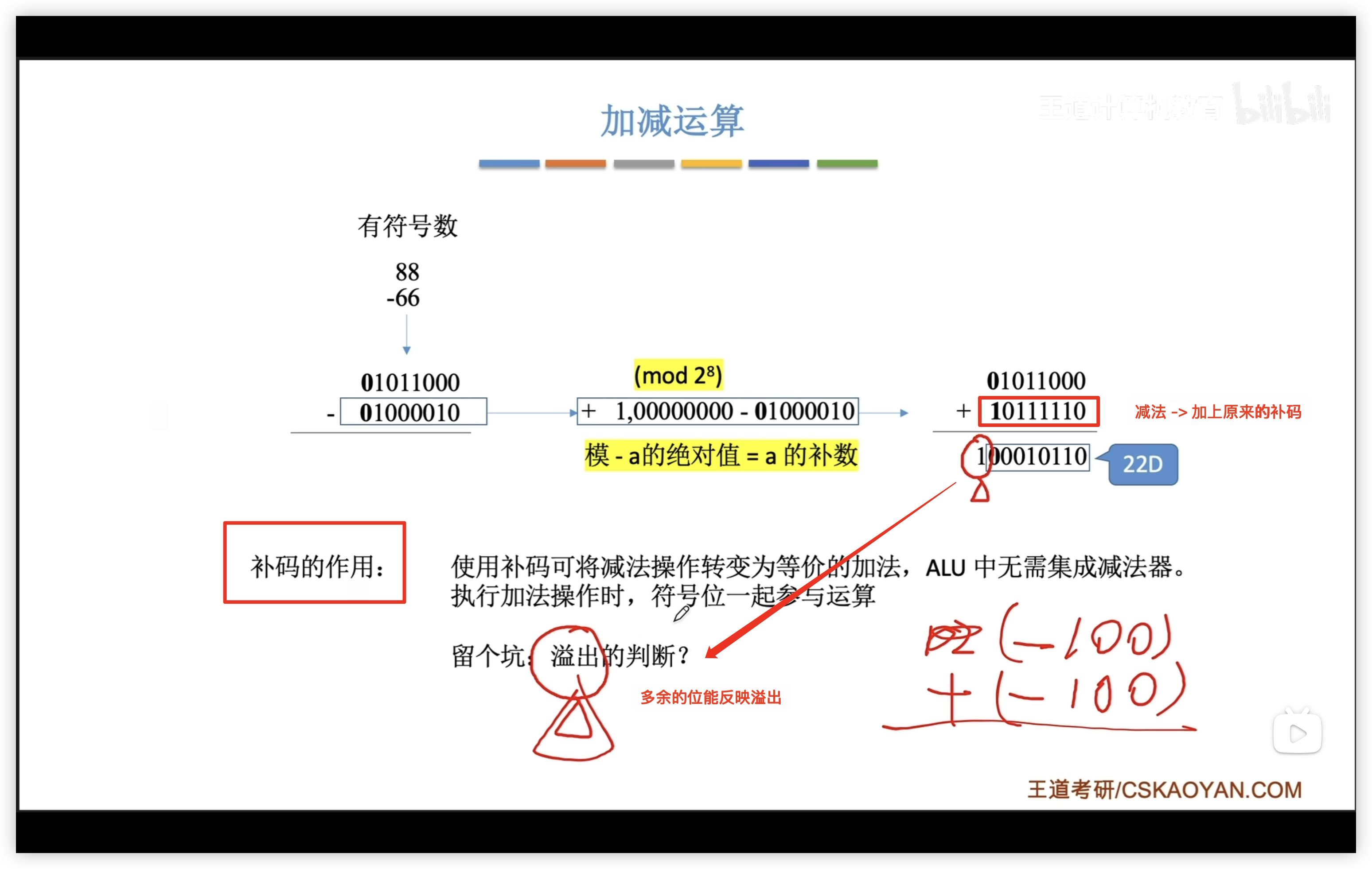

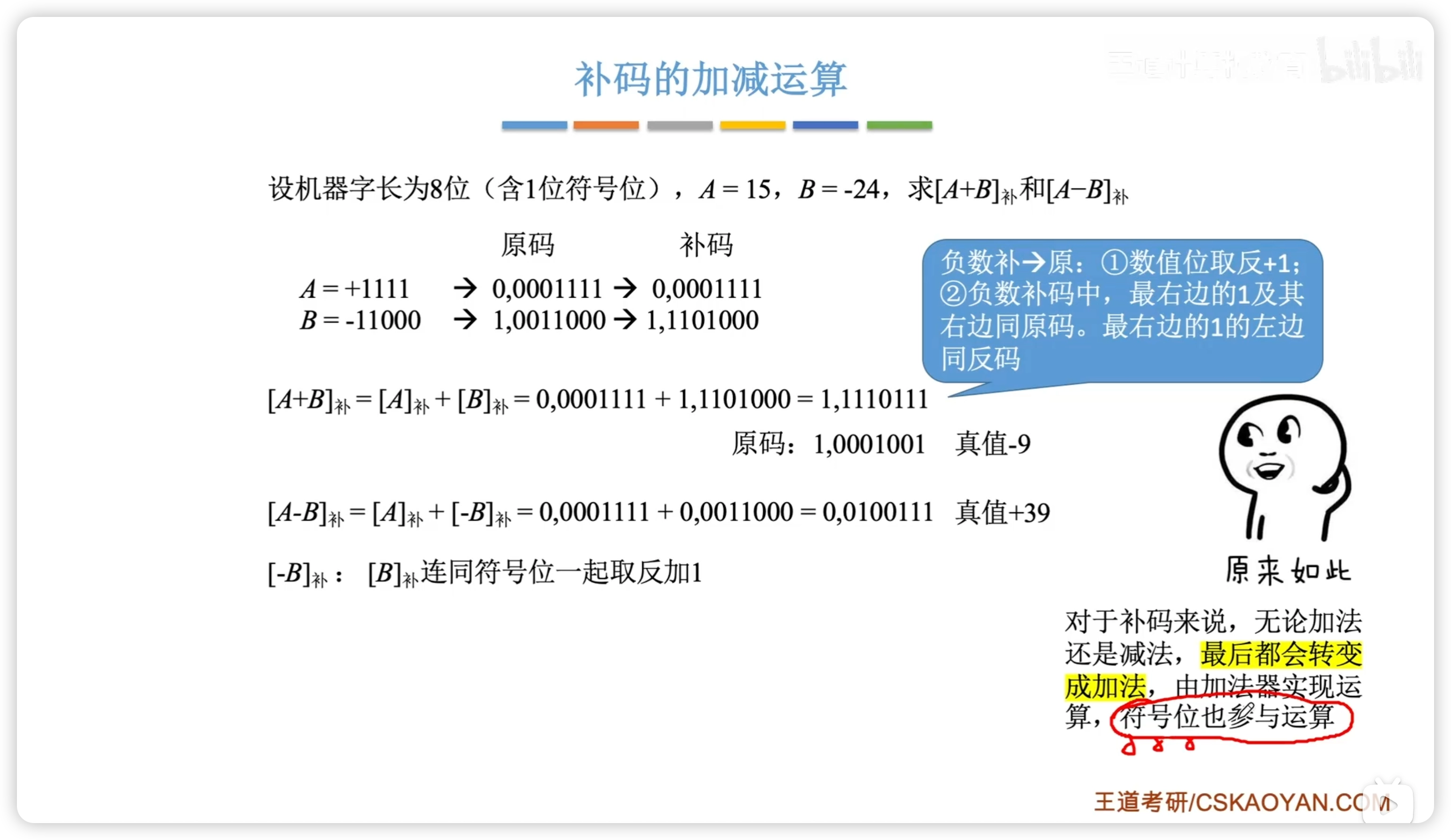

2.2.4.2 补码加减

减法 = 加负数
符号位直接参与运算

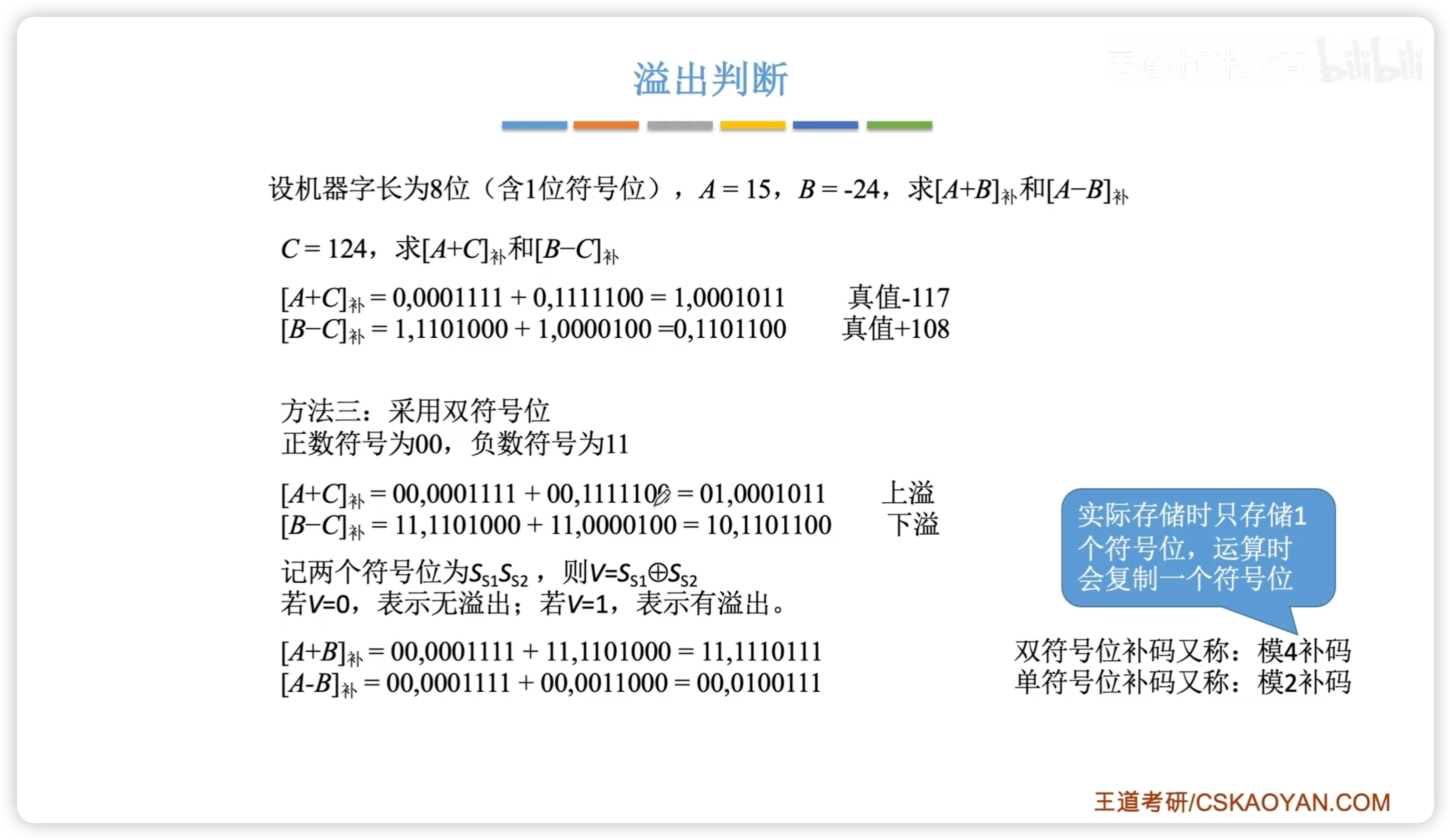

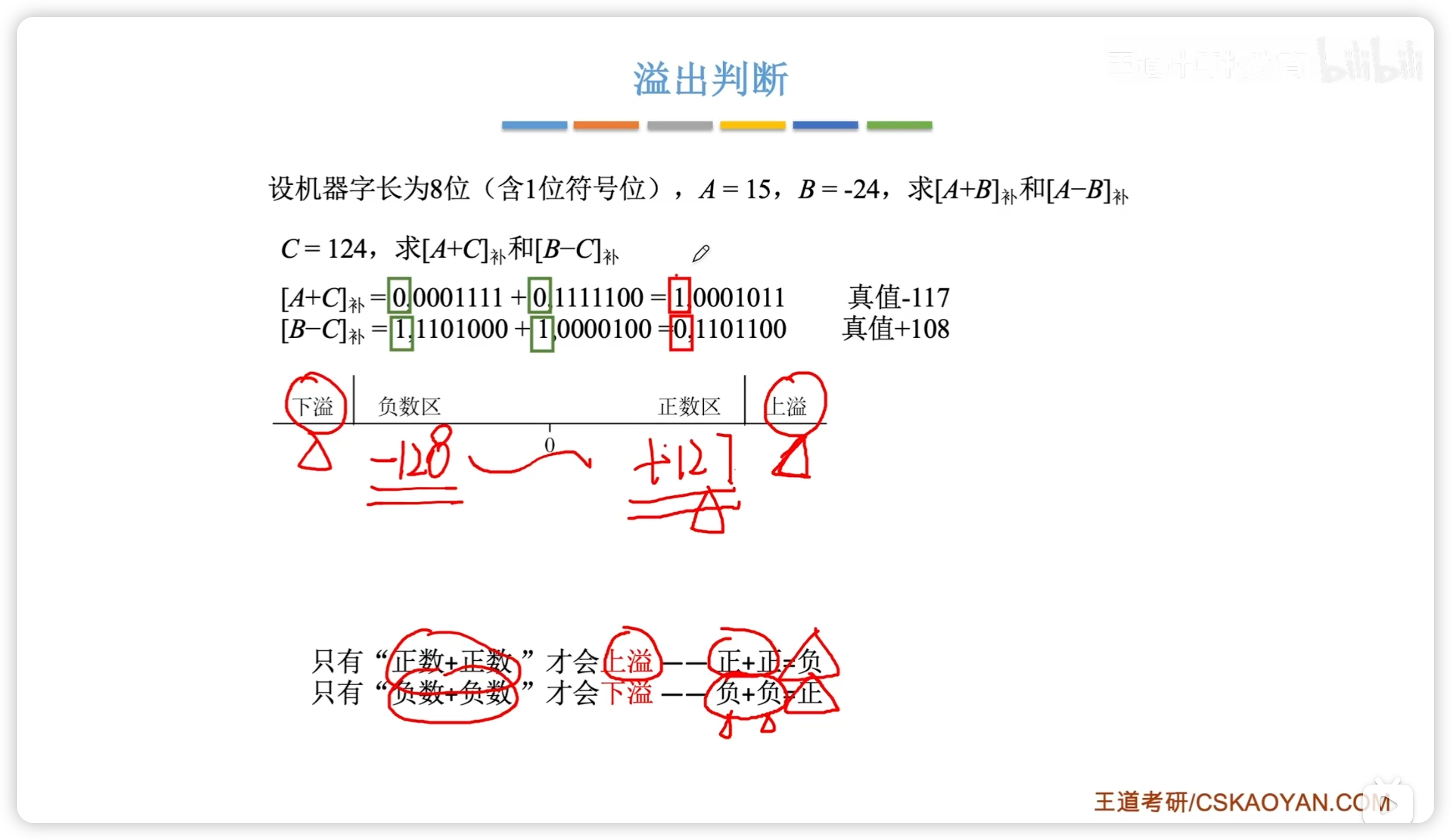

溢出判断：

由上图易知，溢出情况看符号位即可：

上溢：正 + 正 = 负 0 0 1
下溢：负 + 负 = 正 1 1 0

2.2.4.3 模4 和模2 补码

模4：双符号位模2：单符号位

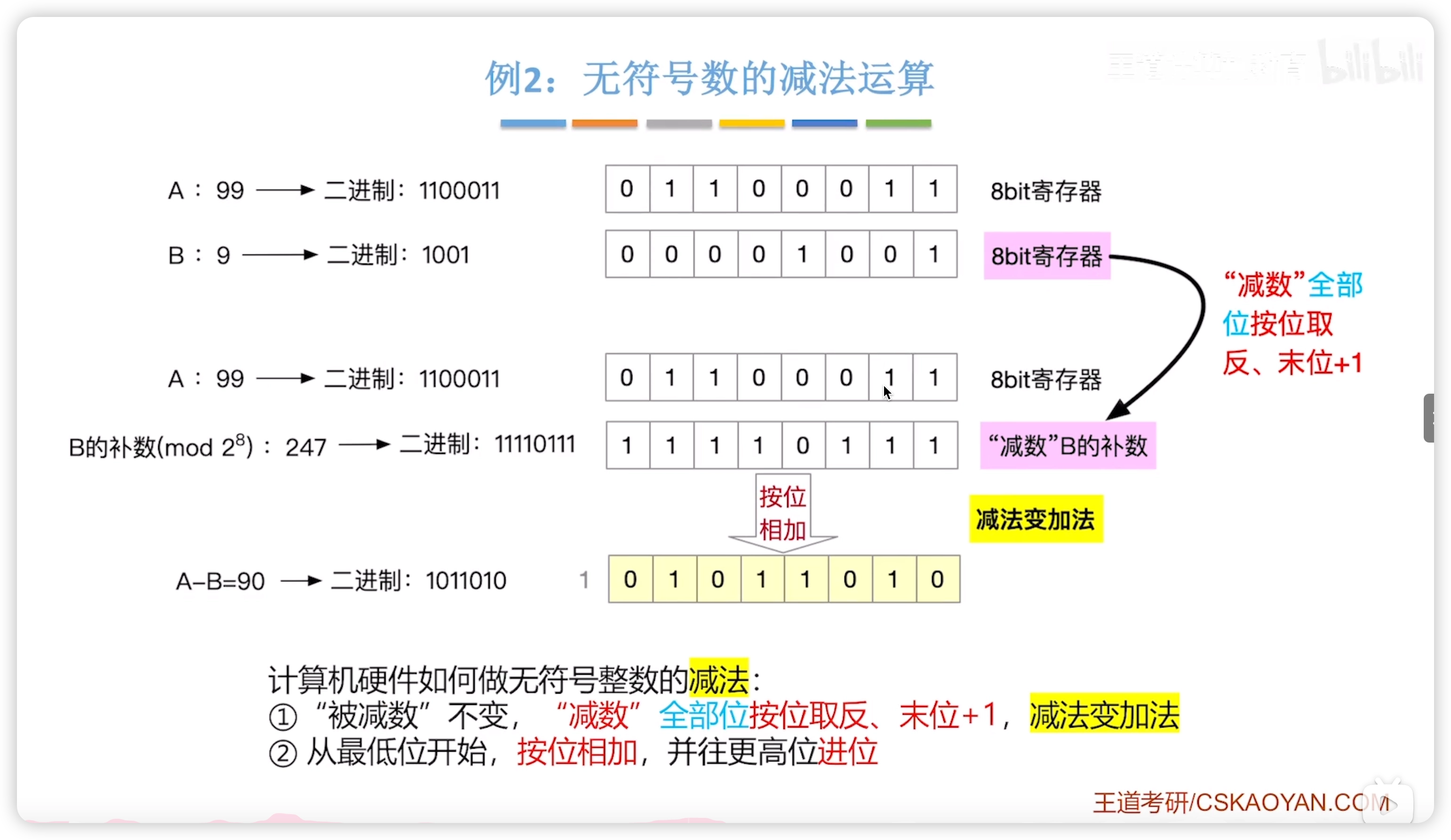

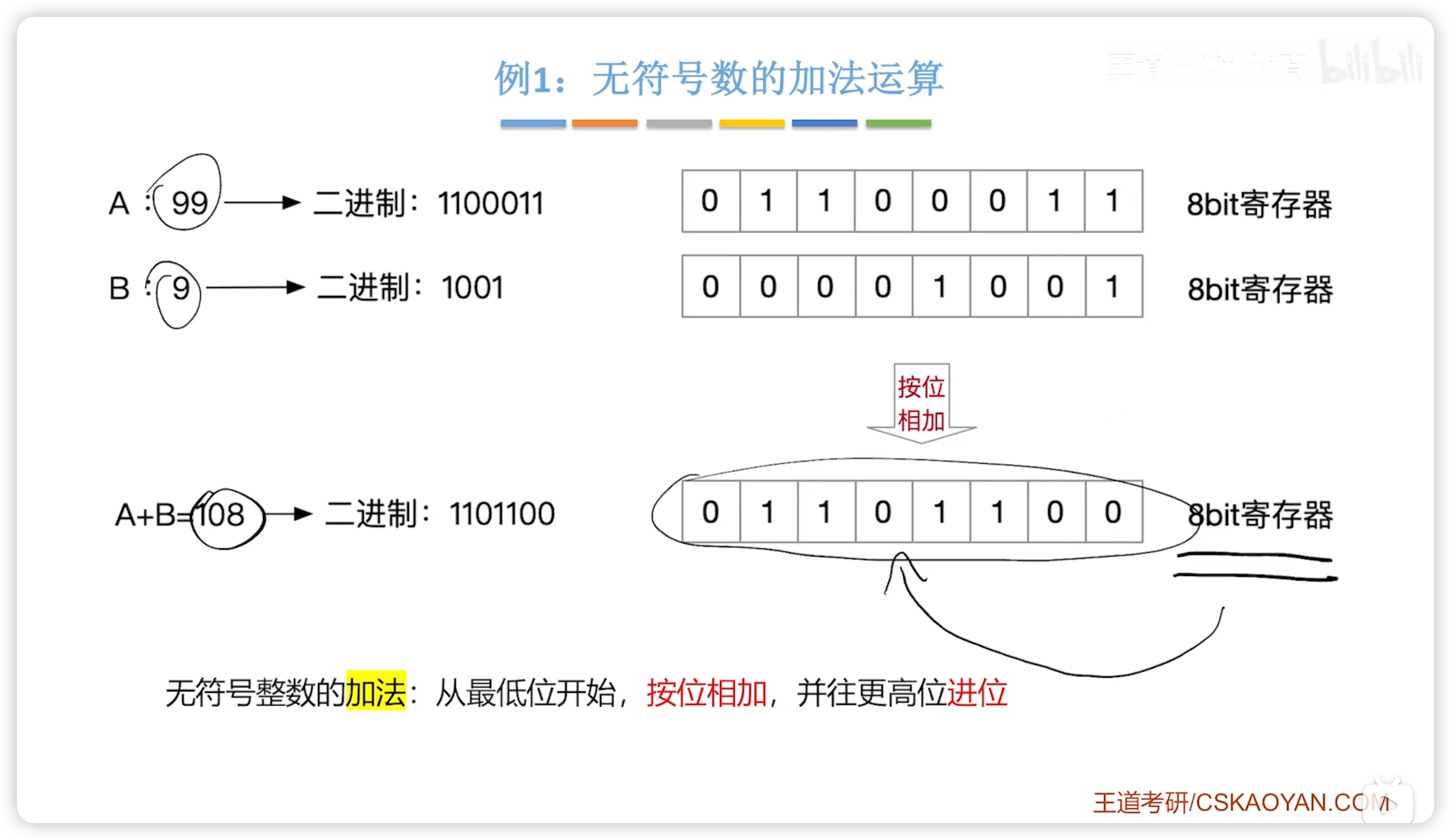

2.2.5 无符号数的加减

加法：按位相加即可

减法：减数取补码，减法变加法

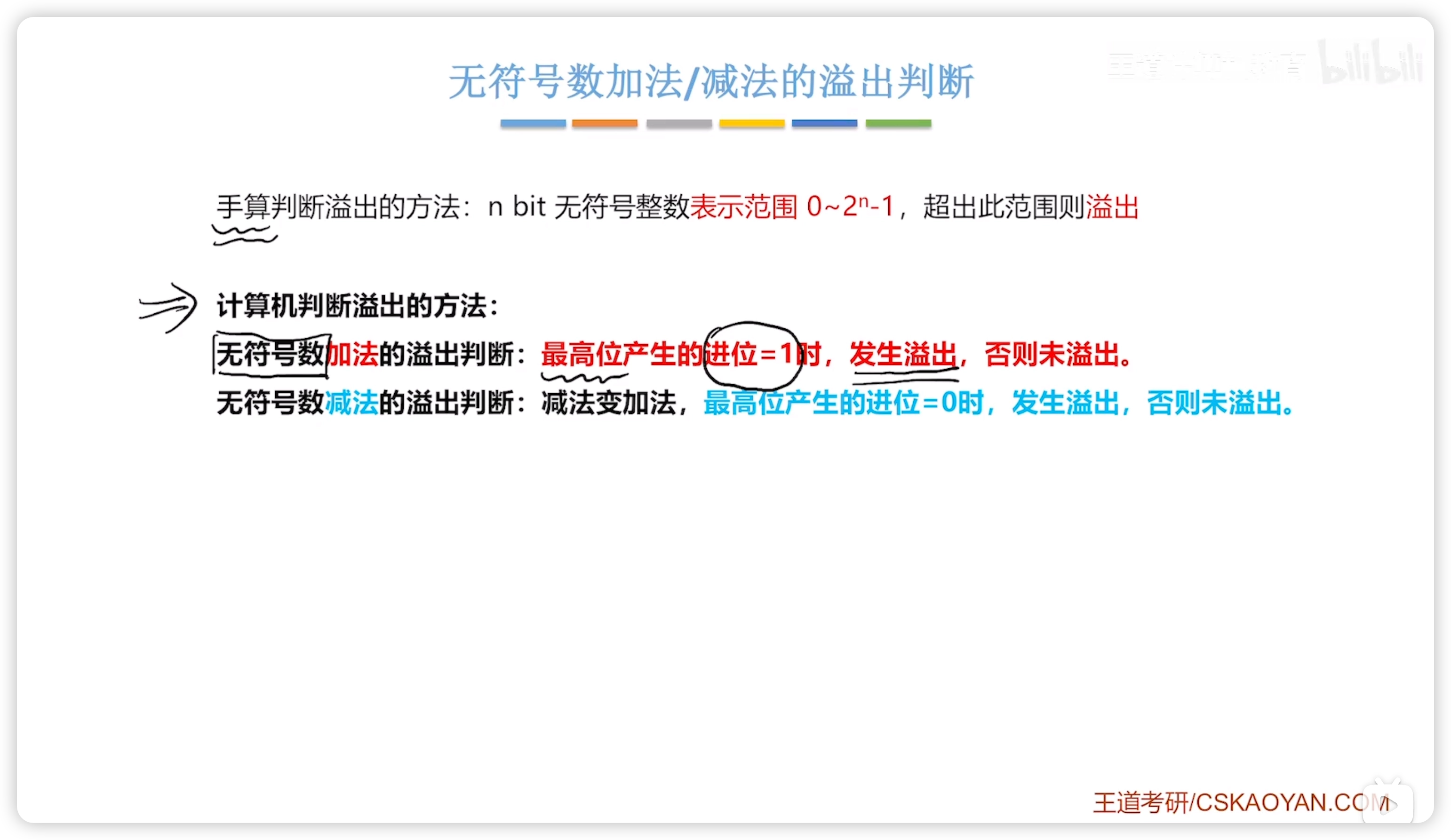

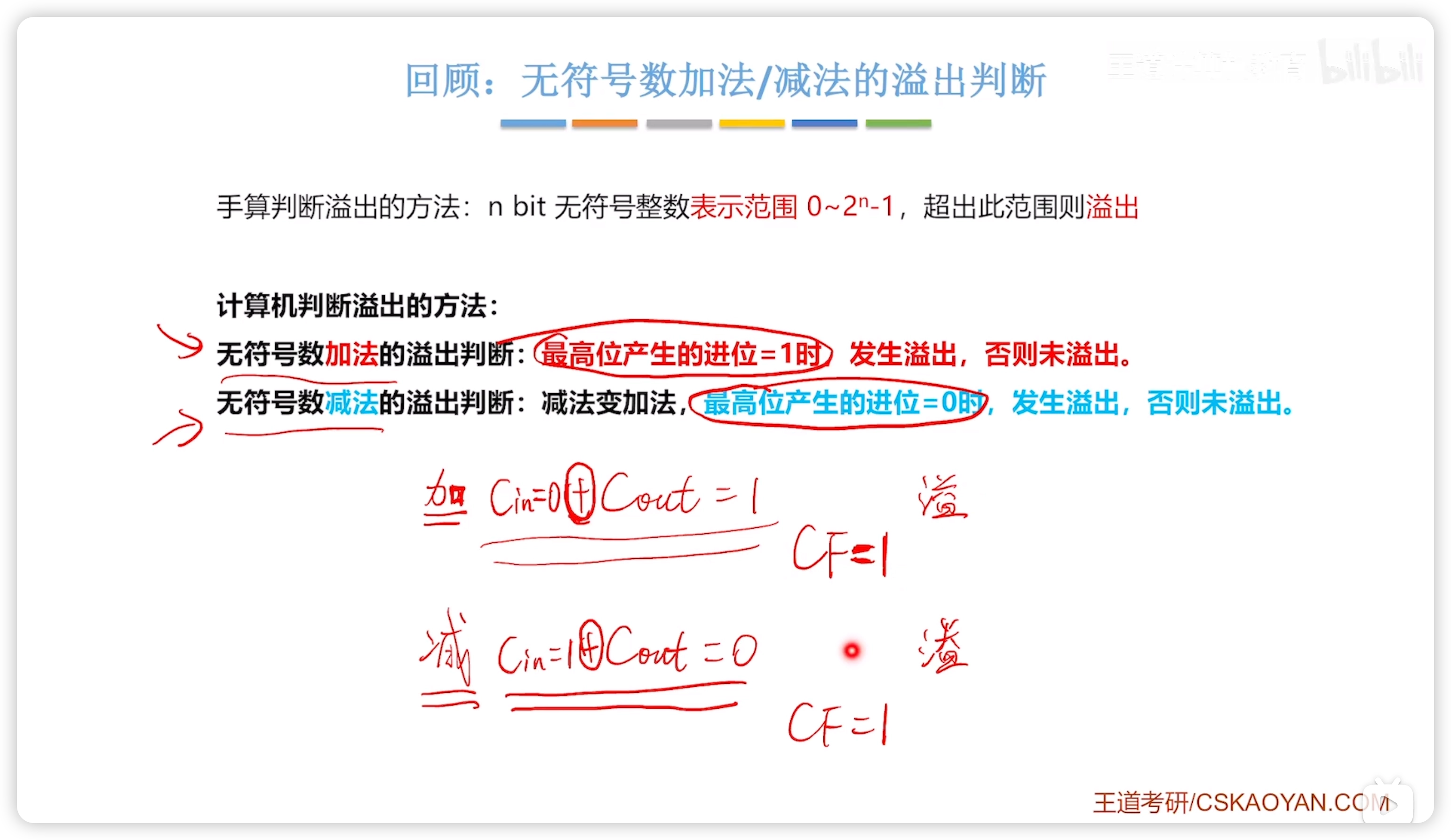

2.2.5.1 溢出判断

考试时，直接按照十进制算一下即可
注意，无符号数是没有负数的， $127-128 = -1$ 是溢出的！

结合标志位理解：

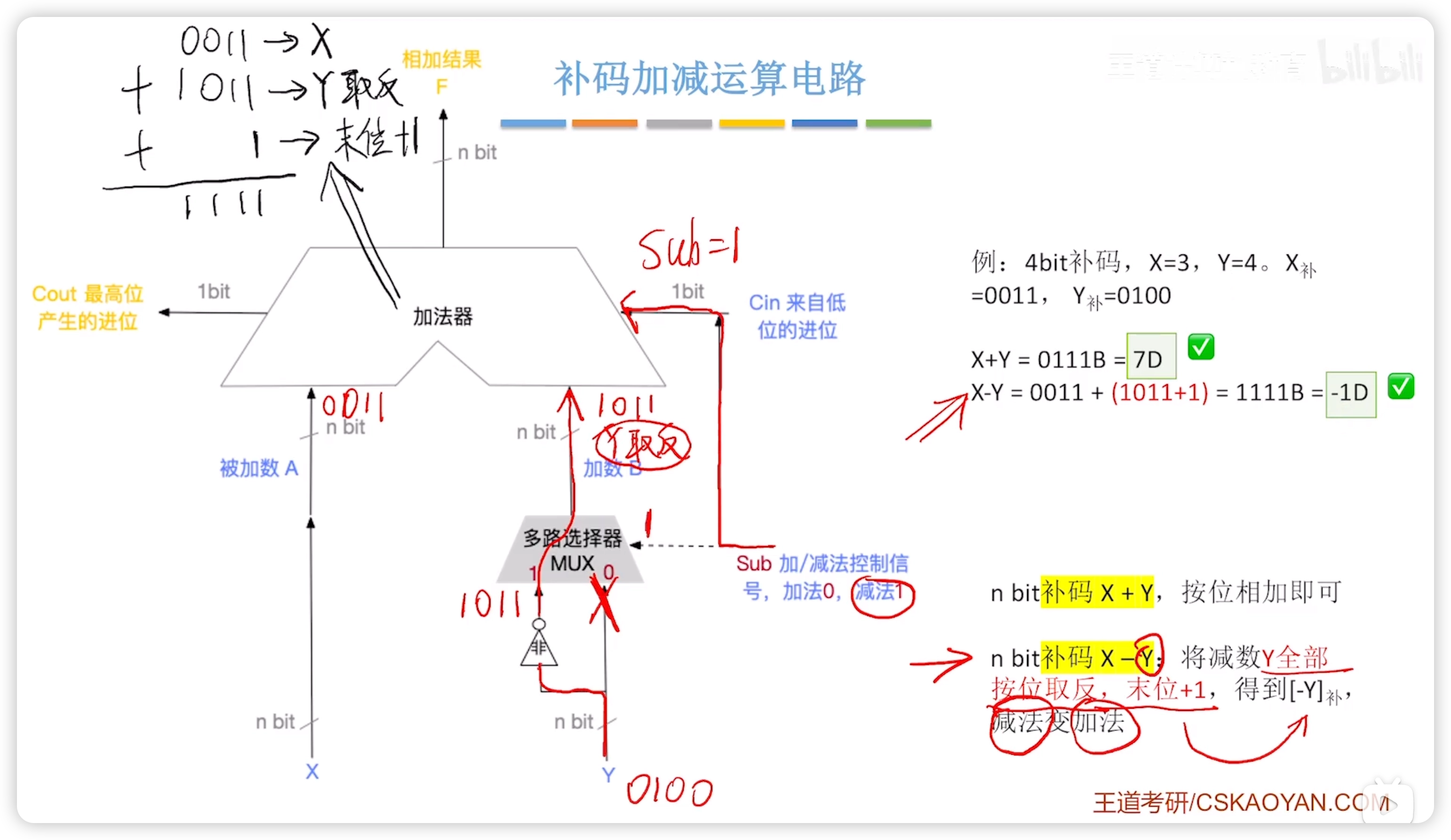

2.2.6 补码加减运算电路

补码加减运算电路实现了无符号数和有符号数的统一，电路只是计算两个二进制串，并不关心是否有符号。

对于 OF 标志位，当作有符号数理解，判断加/减是否有溢出即可
对于 CF 标志位，当作无符号数理解，判断加/减是否有进位/借位即可 - 可能涉及有符号数到无符号数的转换，快速方法是 $-x = 2^k-x$

当然也可以按公式算，不过就慢了。

sub 信号的两点作用：

多路选择器由 sub 信号控制，实现了（减法时）减数取反的操作
sub 信号作为 cin （来自低位的进位），实现了取反之后 + 1

注意，加法器的（加数）输入端仅取反，加1操作依靠 cin 的进位（sub信号）

2.2.7 无符号整数的乘法

王道说明：考纲侧重考察在整数的乘除法，而教材以浮点数的乘除法作为引入

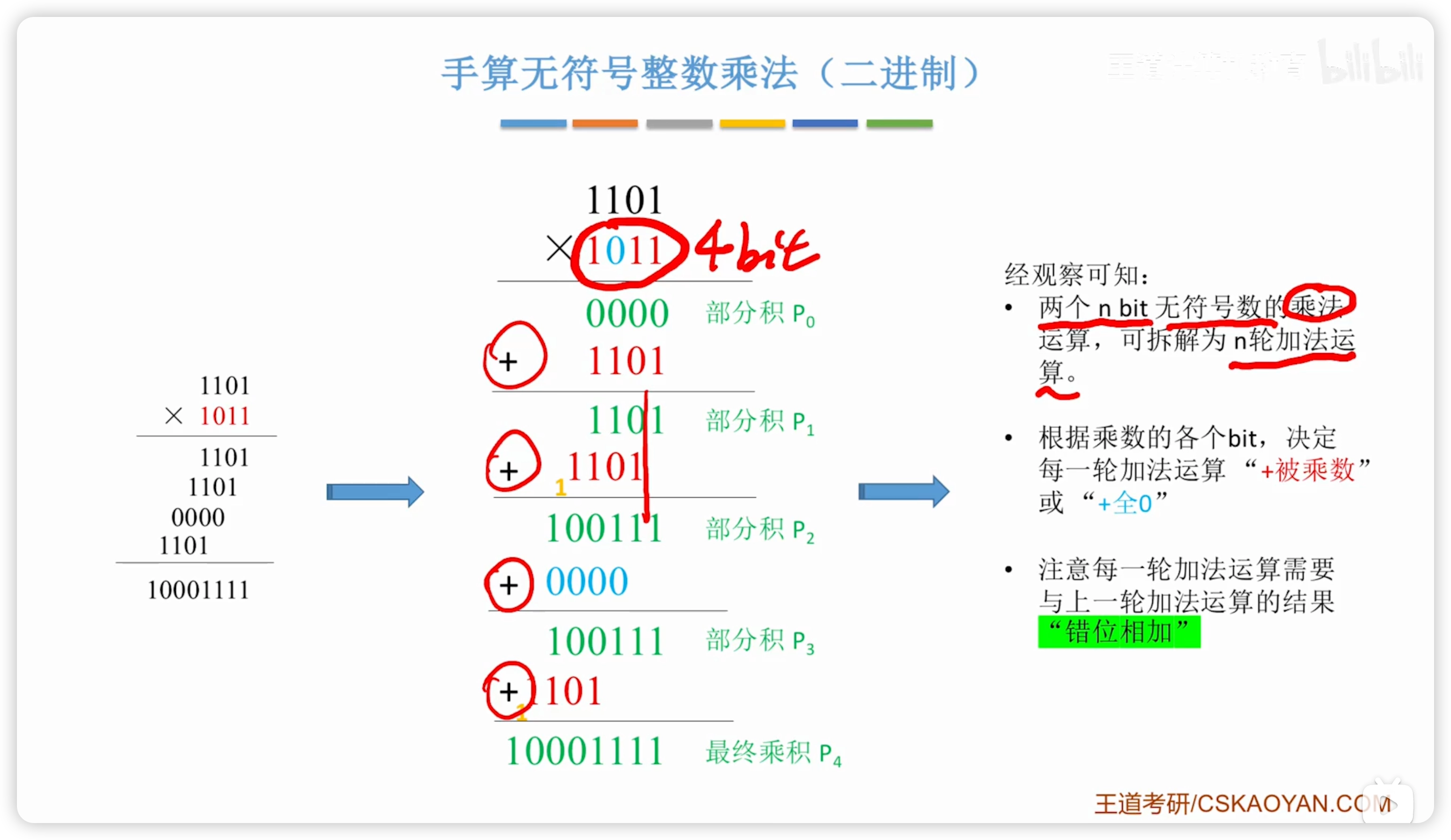

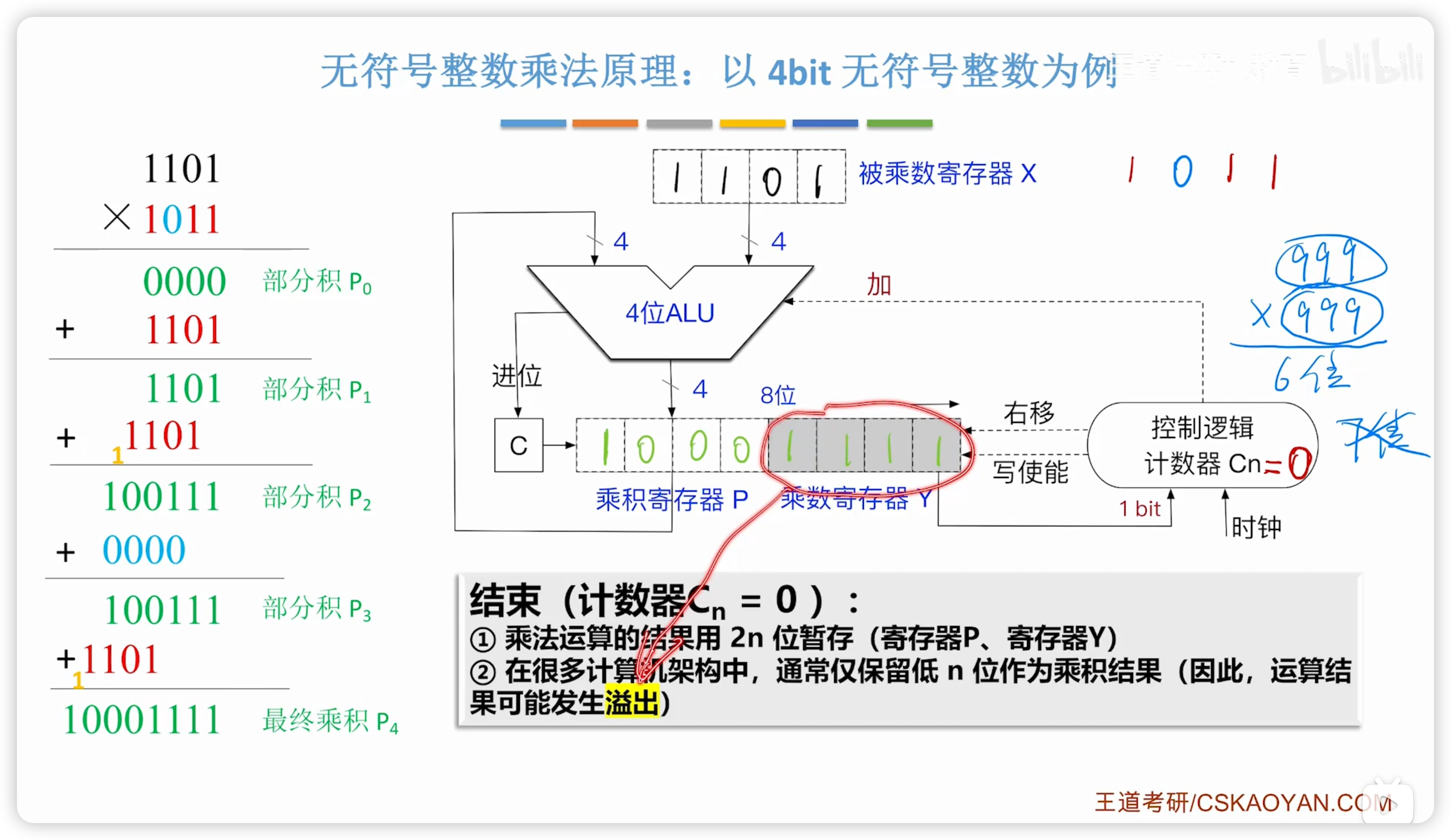

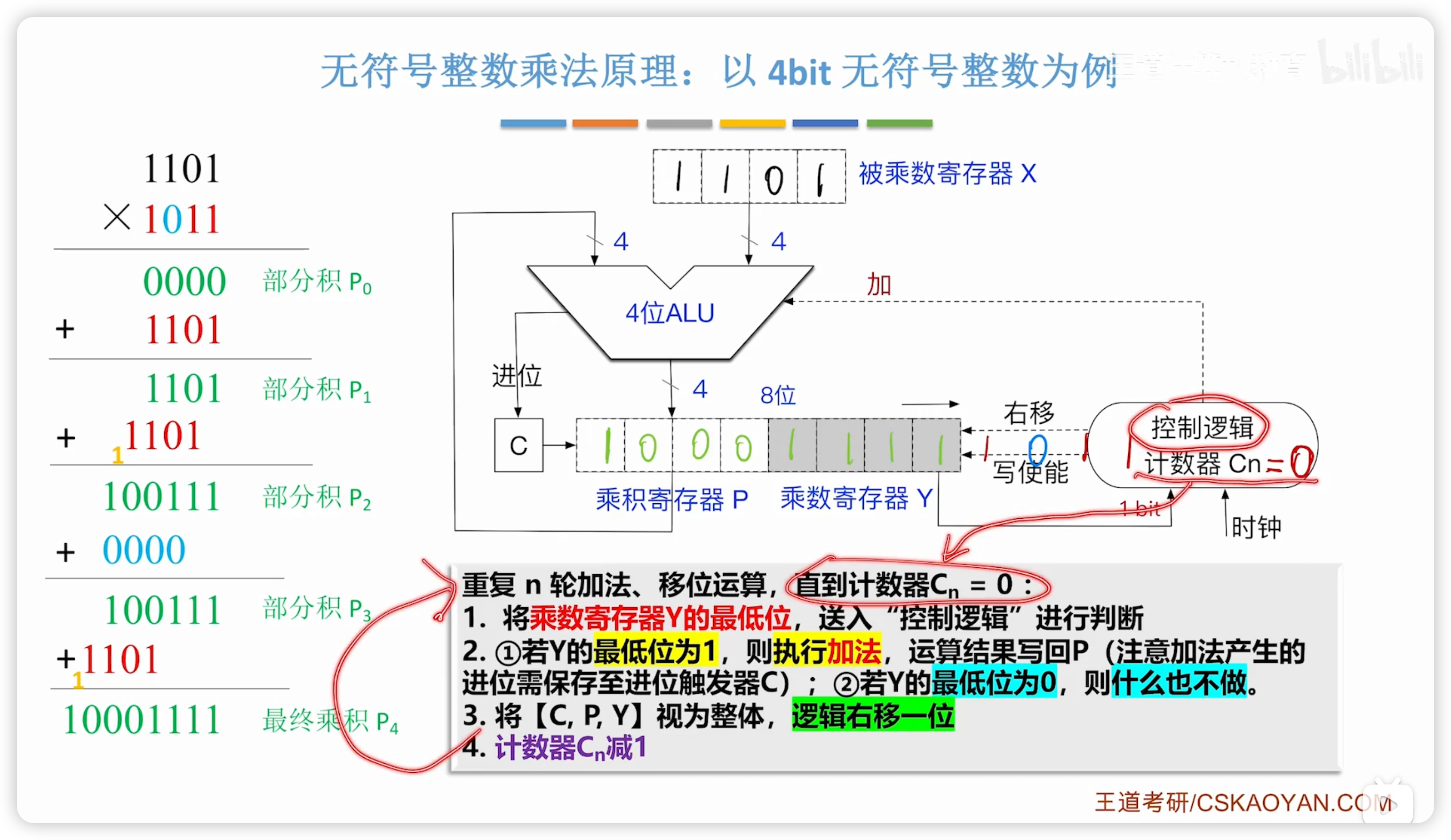

2.2.7.1 电路

特殊处理：控制逻辑会先检查两个是否都是 0，如果是则直接结果为 0

循环：

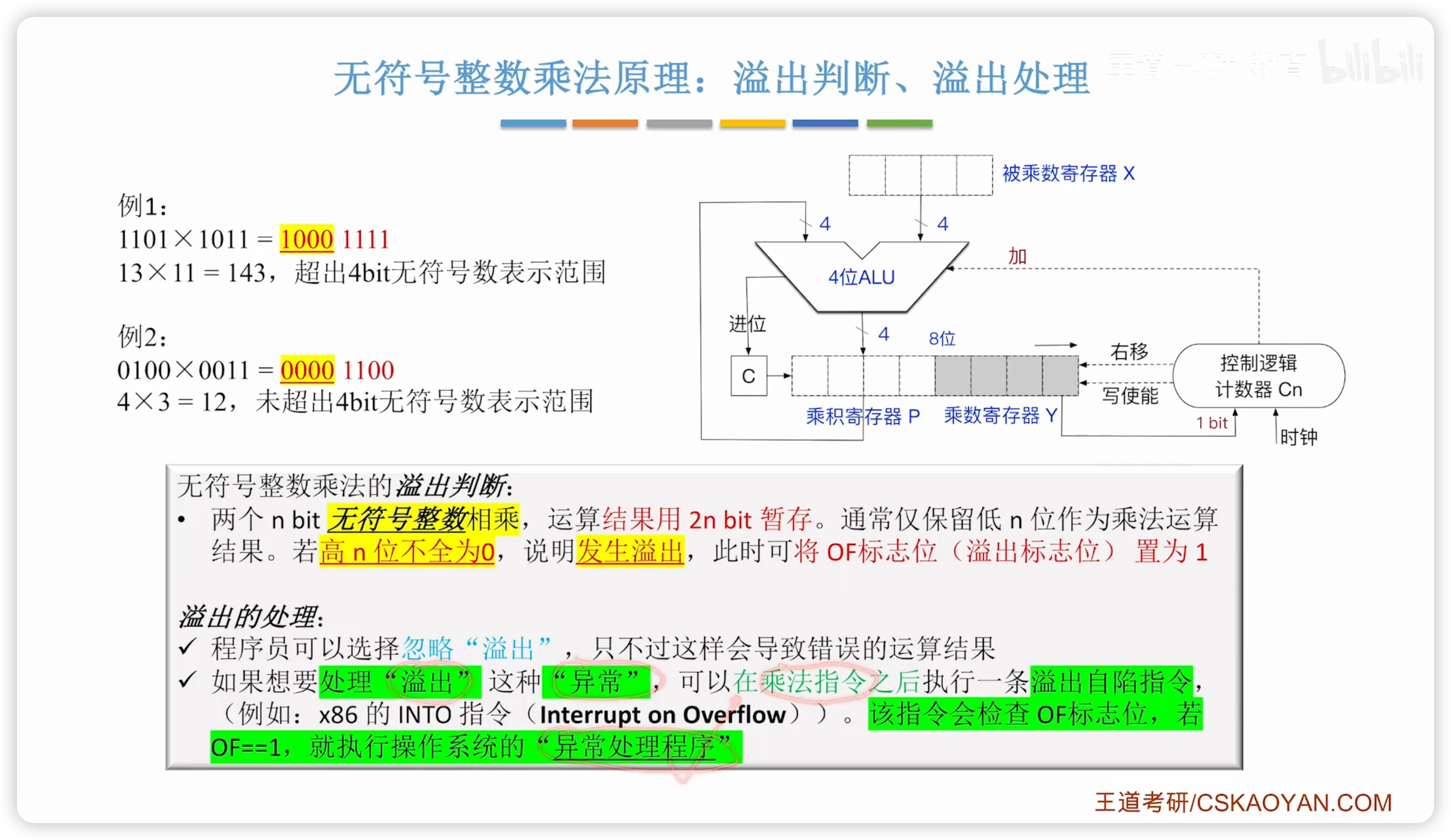

关于乘法溢出判断：

实际上，P Y寄存器共 2n 位，而两个 n 位整数乘法结果一定小于 2n，计算过程中是不可能溢出的
但是，由于计算机只保留 n 位，所以结果上可能溢出

溢出实例及 2 种溢出处理：

注意：

有/无符号整数乘法都是用 OF 标志位记录溢出
无符号整数乘法时，CF 也会记录

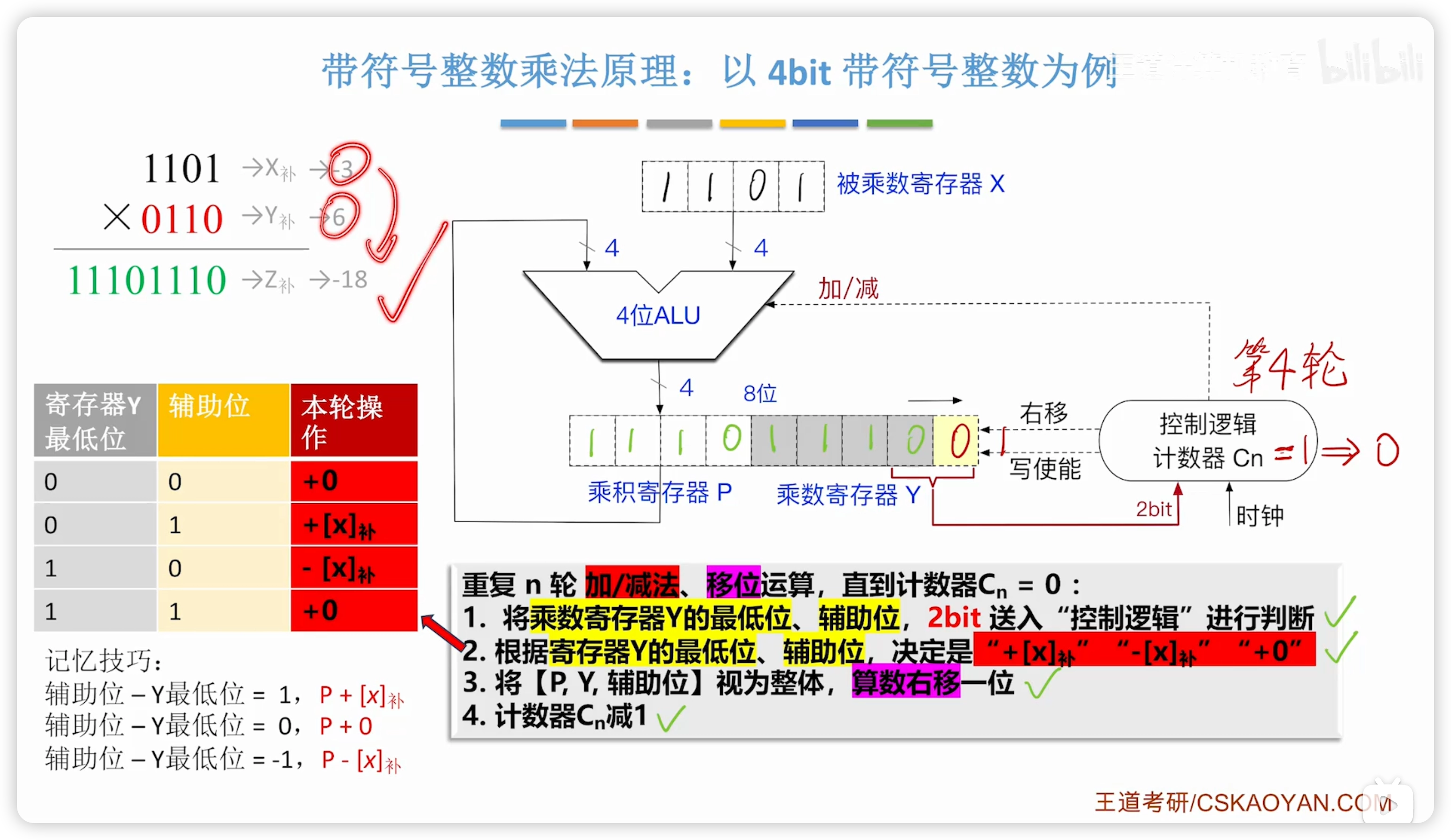

2.2.8 有符号整数的乘法

简单思路是直接算绝对值，符号位异或
王道网课用了纯电路的方式实现
这个方法叫补码一位乘法，Booth乘法

电路的主要区别是：

在最右侧添加了辅助位，初始为 0
ALU 可以执行加减法
改为算数右移

另外添加了一个比较繁琐的规则，见左表：

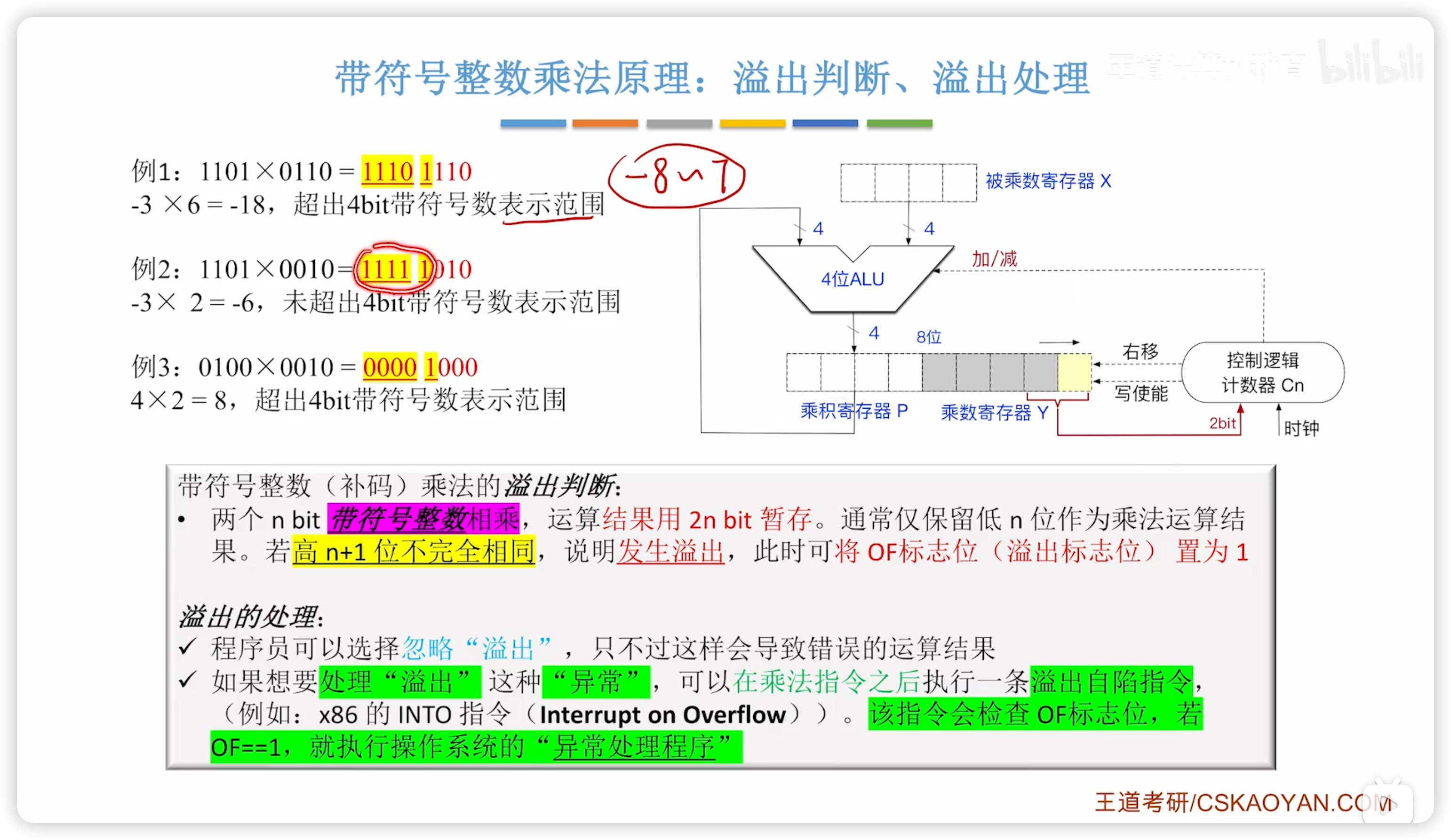

溢出判断：

检查高 $n+1$ 位是否完全相同
不完全相同则溢出

注意，有/无符号整数乘法都是用 OF 标志位记录溢出。

2.2.9 计算机实现乘法电路的三种方式

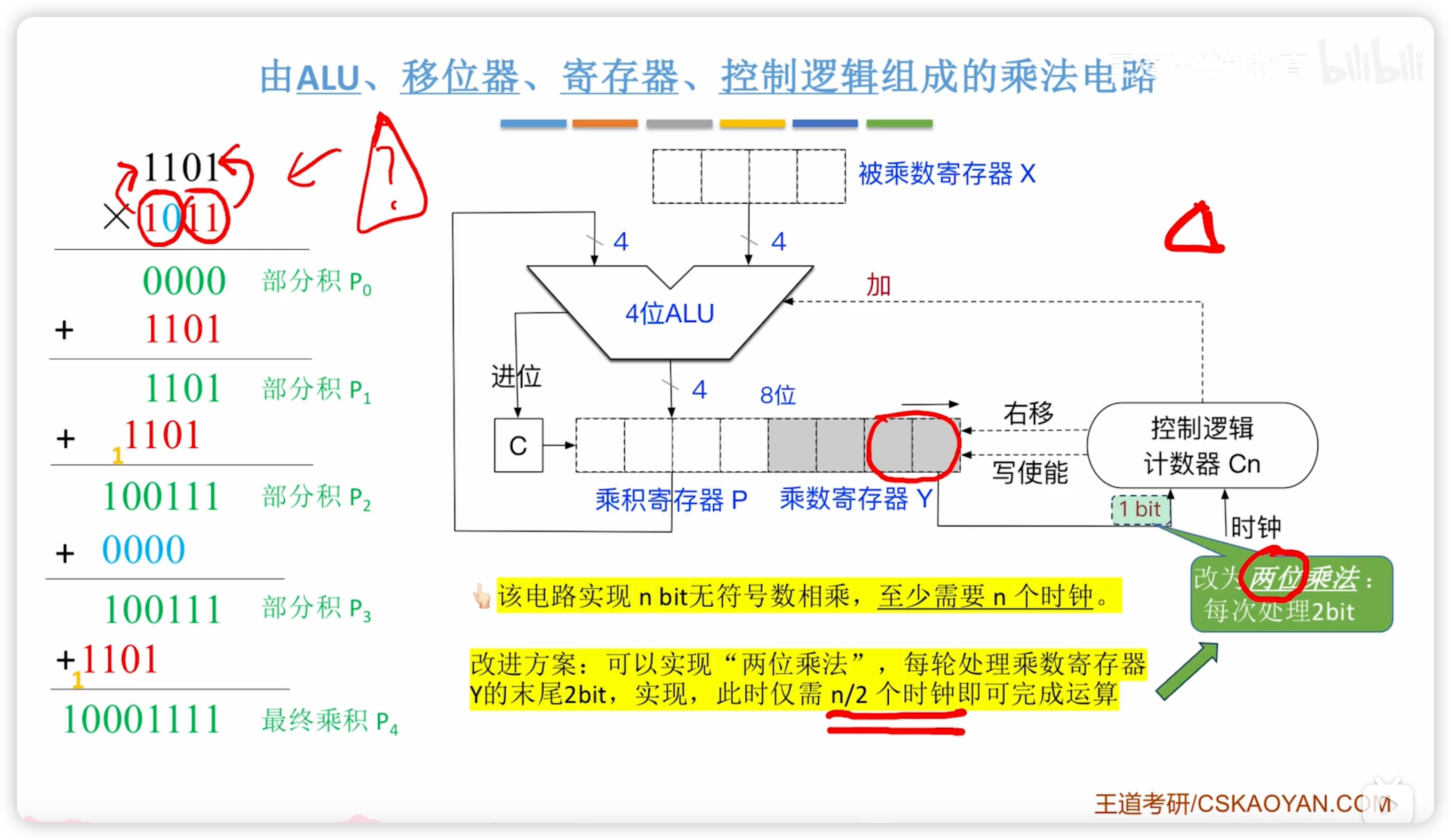

上一节的电路实现 n bit 无符号数相乘，至少需要 n 个时钟。

2.2.9.1 两位乘法

改进方案：可以实现“两位乘法”，每轮处理乘数寄存器Y的末尾2bit，实现，此时仅需 n/2 个时钟即可完成运算

具体如何实现两位乘法没有深入

2.2.9.2 阵列乘法器

快速乘法器

可以在 1 个时钟内完成乘法运算

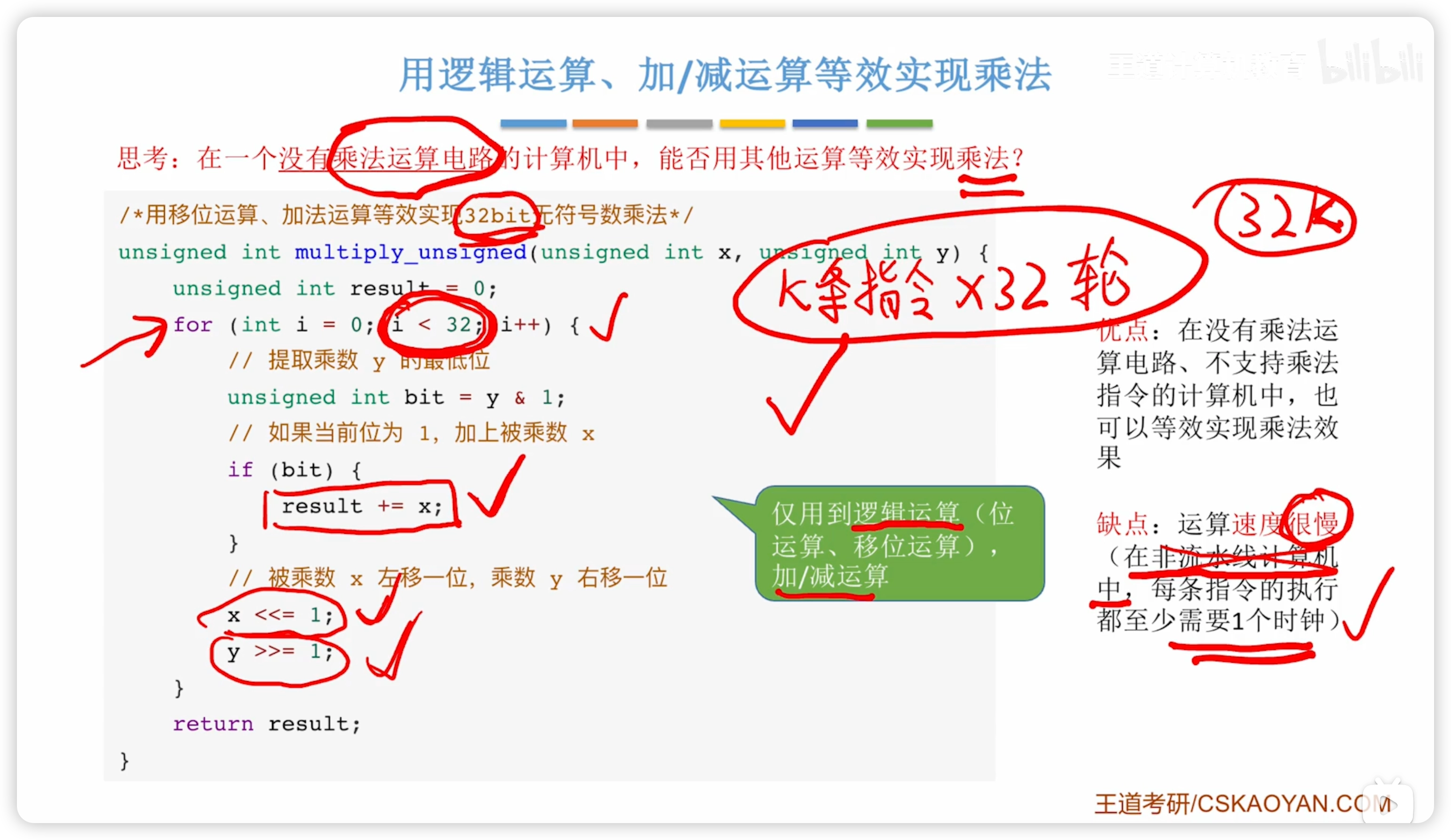

2.2.9.3 逻辑运算等效

运算速度很慢

2.2.9.4 总结

速度：阵列 > ALU移位 > 逻辑等效
本节的三种方法，对于有无符号整数都适用

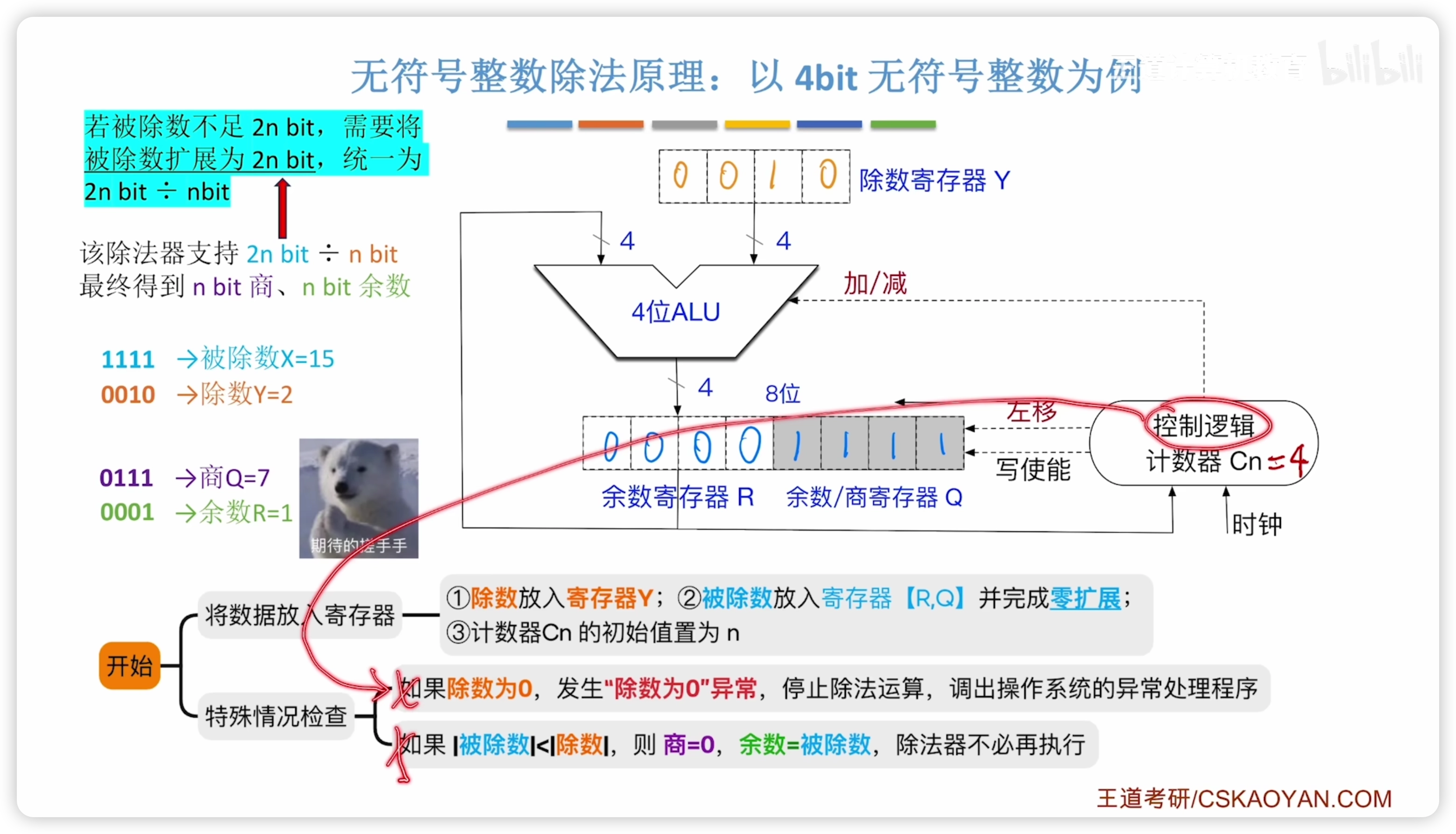

2.2.10 无符号整数的除法运算

除法异常包括：商溢出、除数0

2.2.10.1 手算

二进制和十进制差不多，很简单

2.2.10.2 除法电路

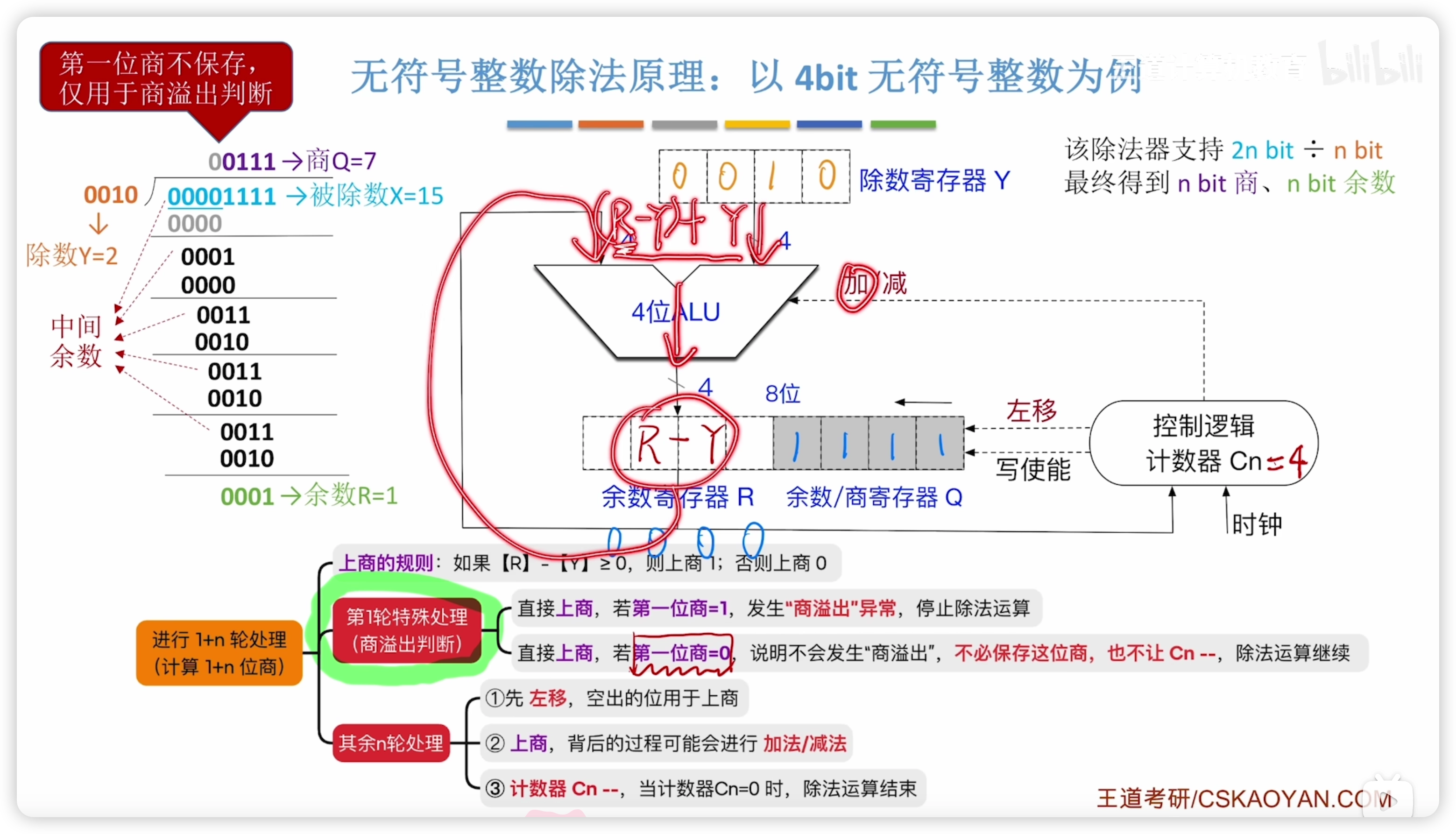

被除数作零拓展

特殊情况：

除数 = 0，异常停止
被除数 < 除数，商 = 0

具体过程：

判断商溢出：看第一位商（第一轮特殊处理）
- 1，则商溢出异常，停止
  - 由于默认高4位填充 0，
  - 所以 n 除 n 时（单精度）不可能商溢出，
  - 2n 除 n 时（双精度）可能溢出，
  - 这一点商溢出小节有提到。
- 0，则这次计算不可能发生溢出
有关ALU加法操作：
- 上商 0 的时候，ALU实际上还是做了 $R - Y$ 的操作（发现小于 0 才判断上商 0），所以需要做一次 $+ Y$ 的操作，使得余数恢复为正确的值，之后再左移。
- 所以，ALU实际上的过程和手算的中间余数不一样，手算是人脑判断之后直接 $- 0000$
- 称作恢复余数法

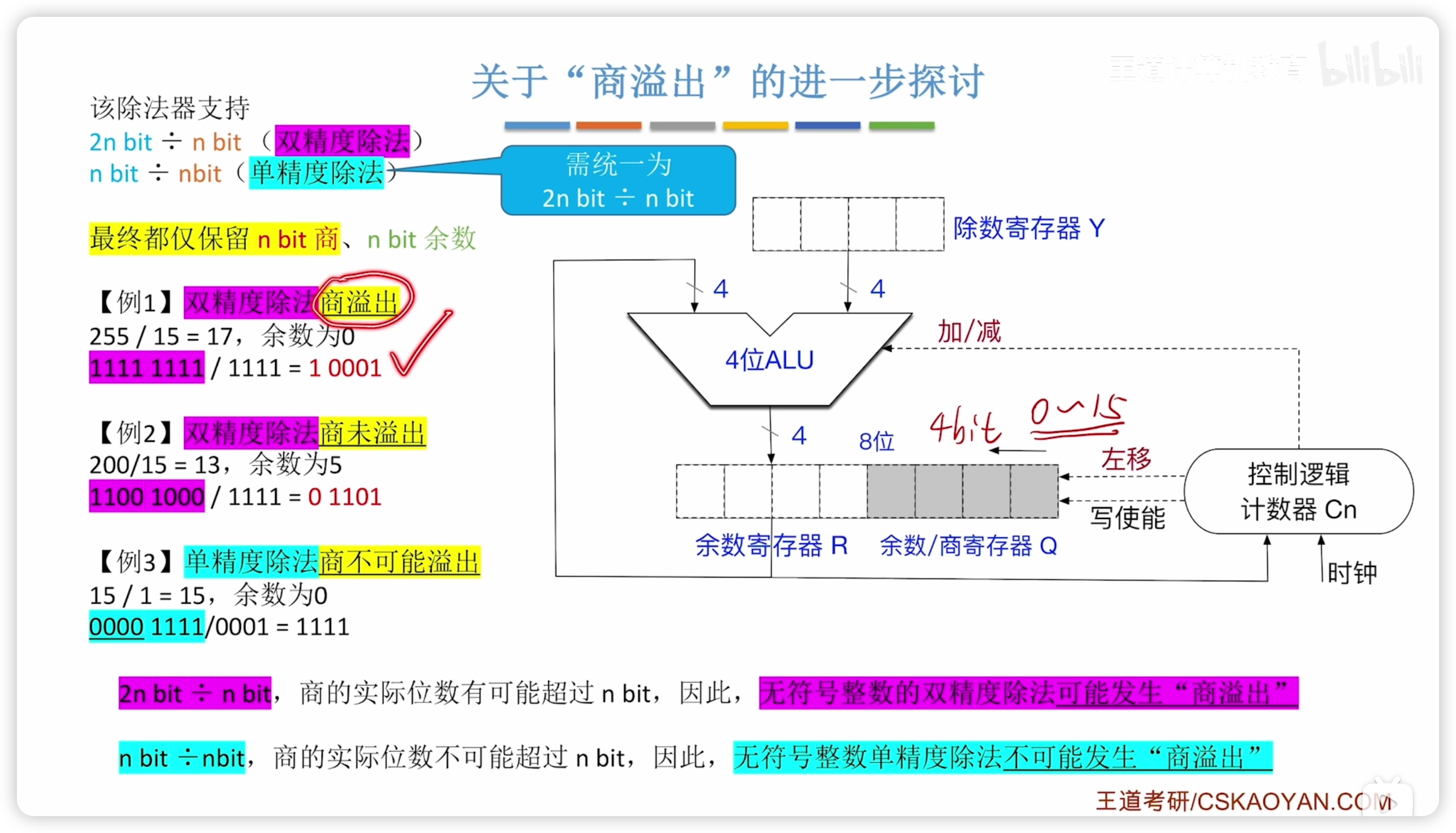

2.2.10.3 商溢出

按被除数 n/2n 分为单双精度

双精度可能溢出
单精度不可能溢出

2.3 浮点数

2.3.1 IEEE 754

二进制浮点数算数标准

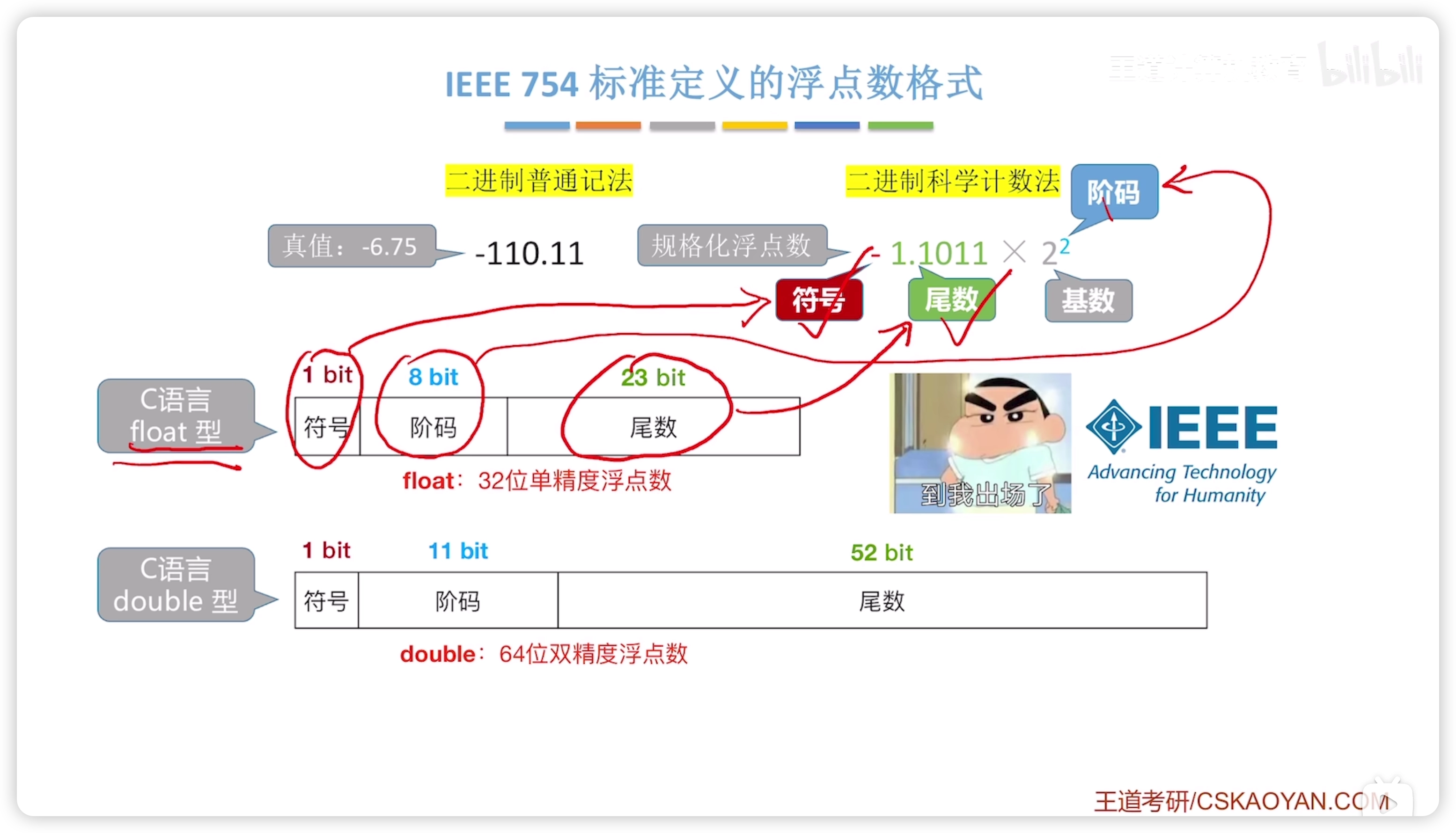

C语言的 float（单精度 32bit）、double（双精度 64bit）就是符合 IEEE 754 标准的浮点数格式。

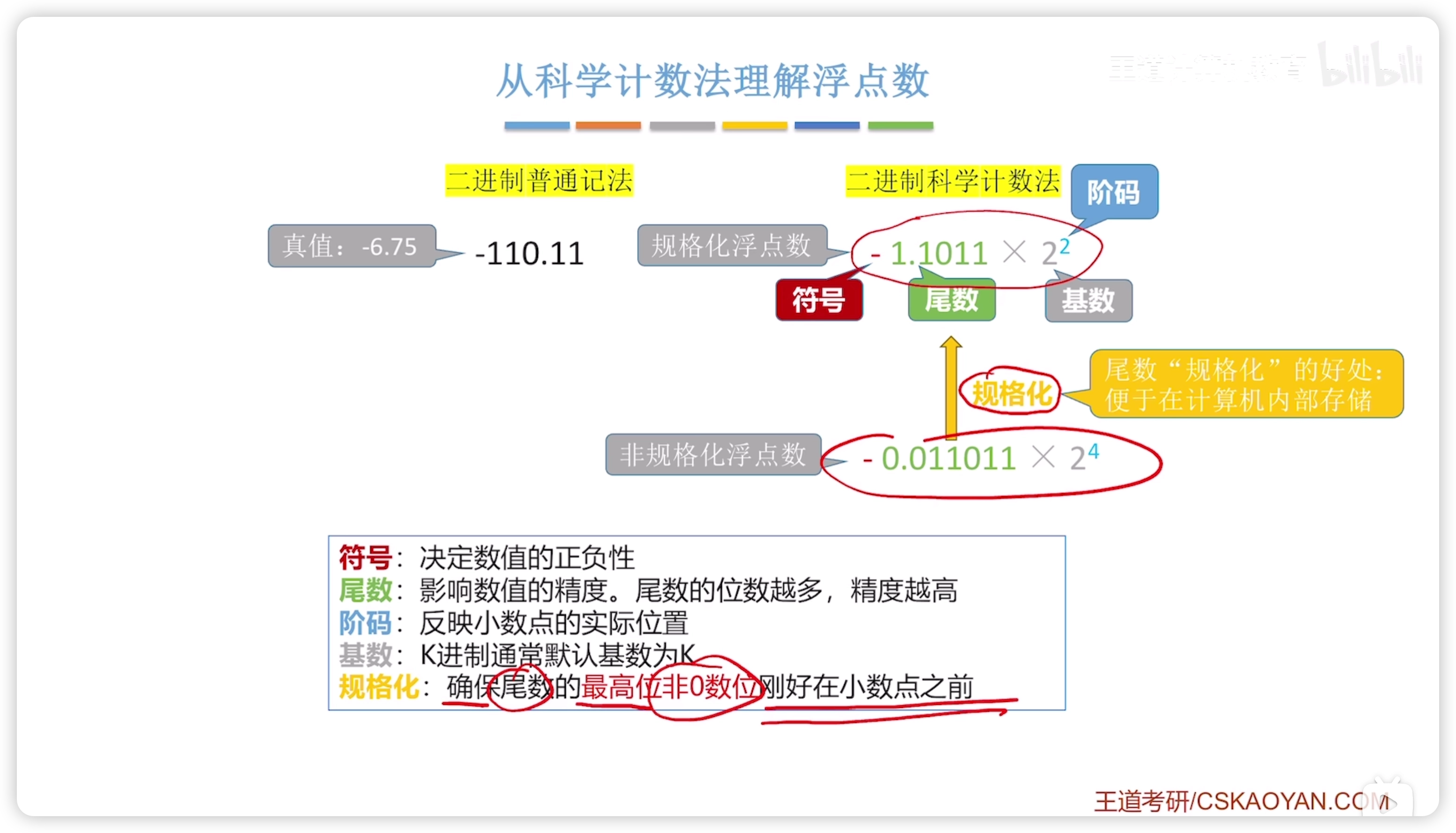

二进制科学计数法

引入符号、尾数、基数、阶码的概念

浮点数由符号、阶码、尾数组成

尾数的位数决定了精度
阶码的位数决定了表示范围

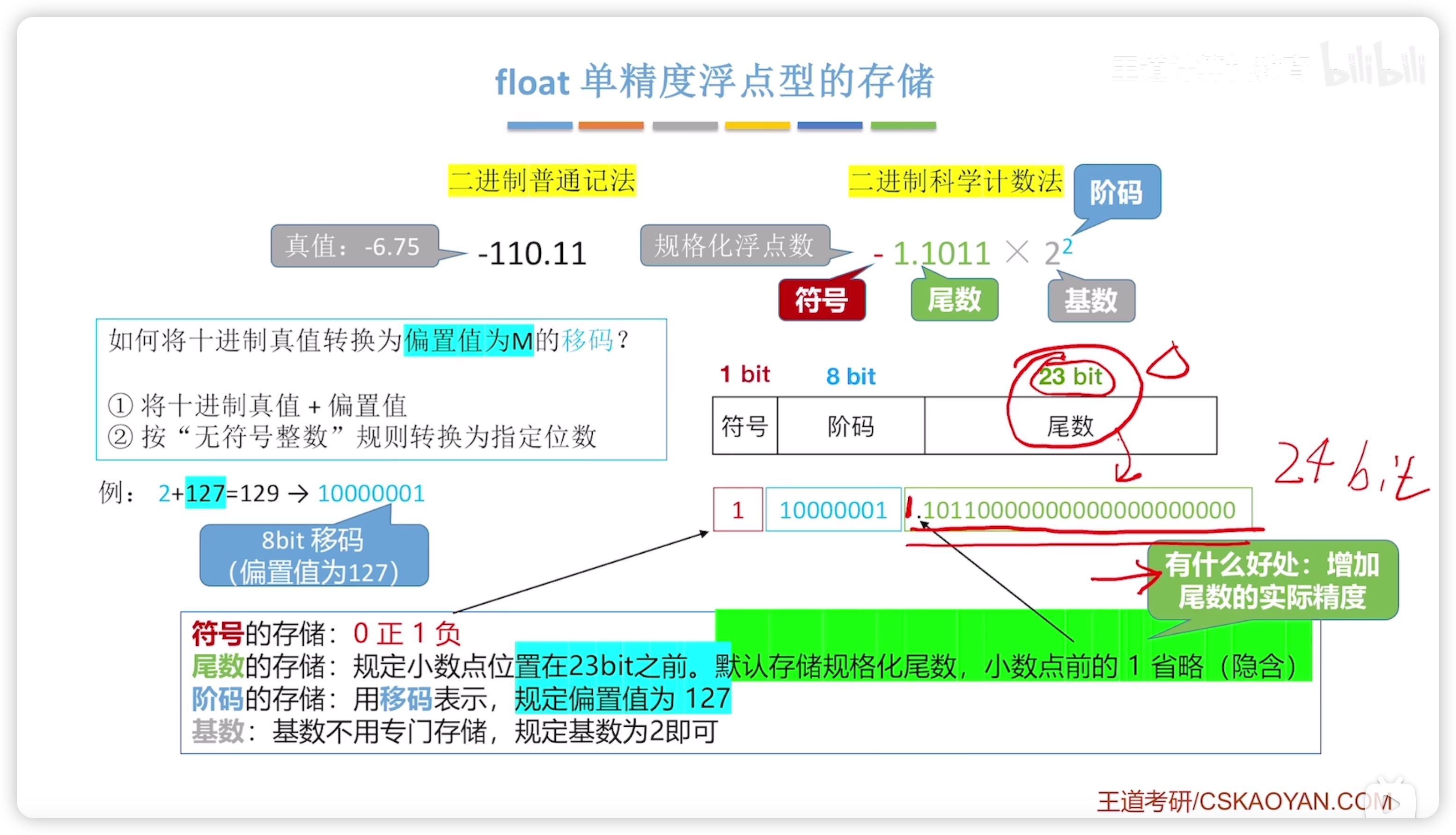

2.3.1.1 float 的存储

尾数省略了小数点前的 1（但是尾数概念本身包含这个 1），省略是因为这是隐含的，不用浪费空间表示；所以，实际上 23 bit 表示的是 24 bit 的精度。
如何求移码：十进制 + 偏置值，转为二进制

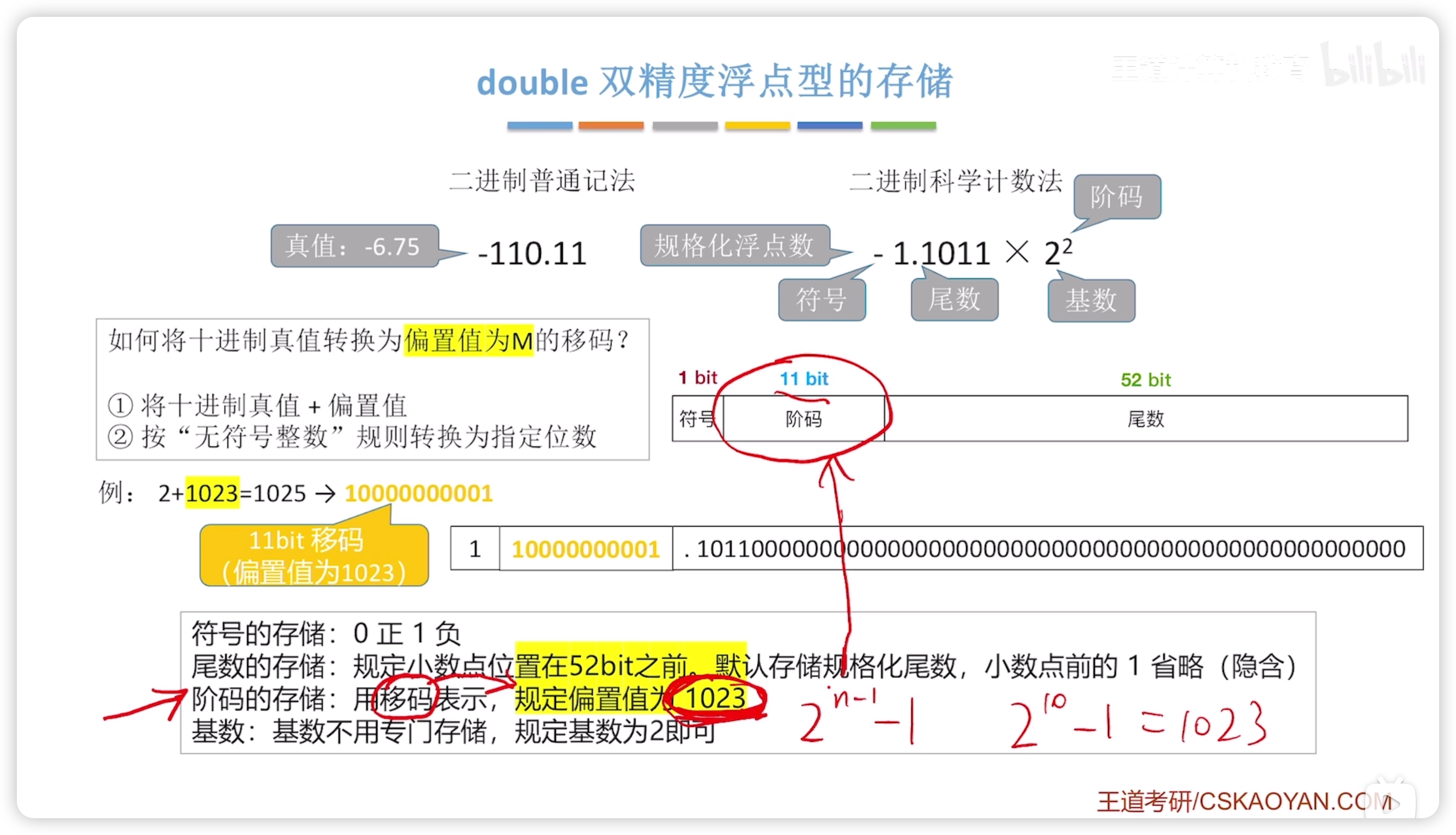

2.3.1.2 double 的存储

基本一致，注意记忆偏置值

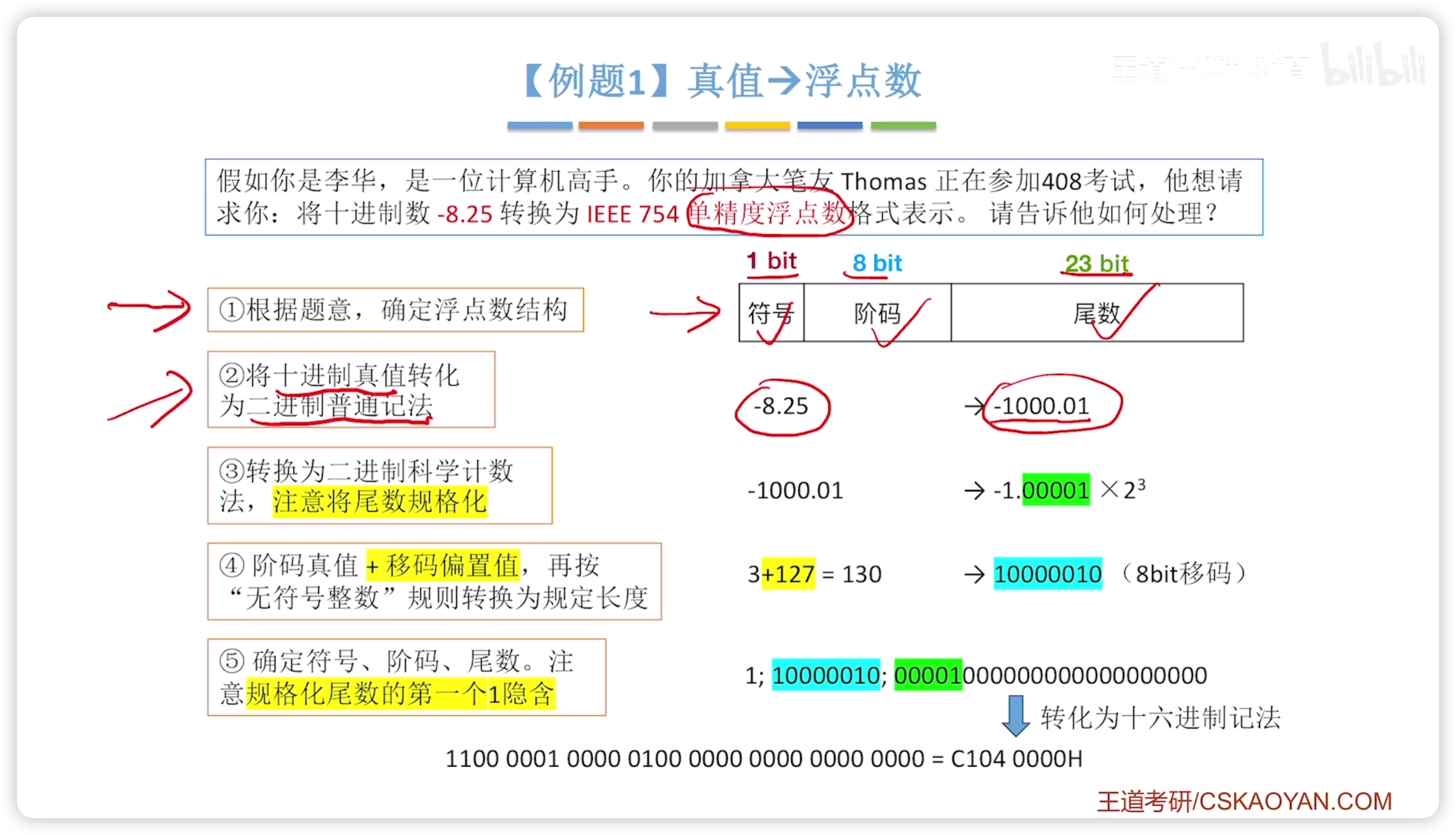

2.3.1.3 例题

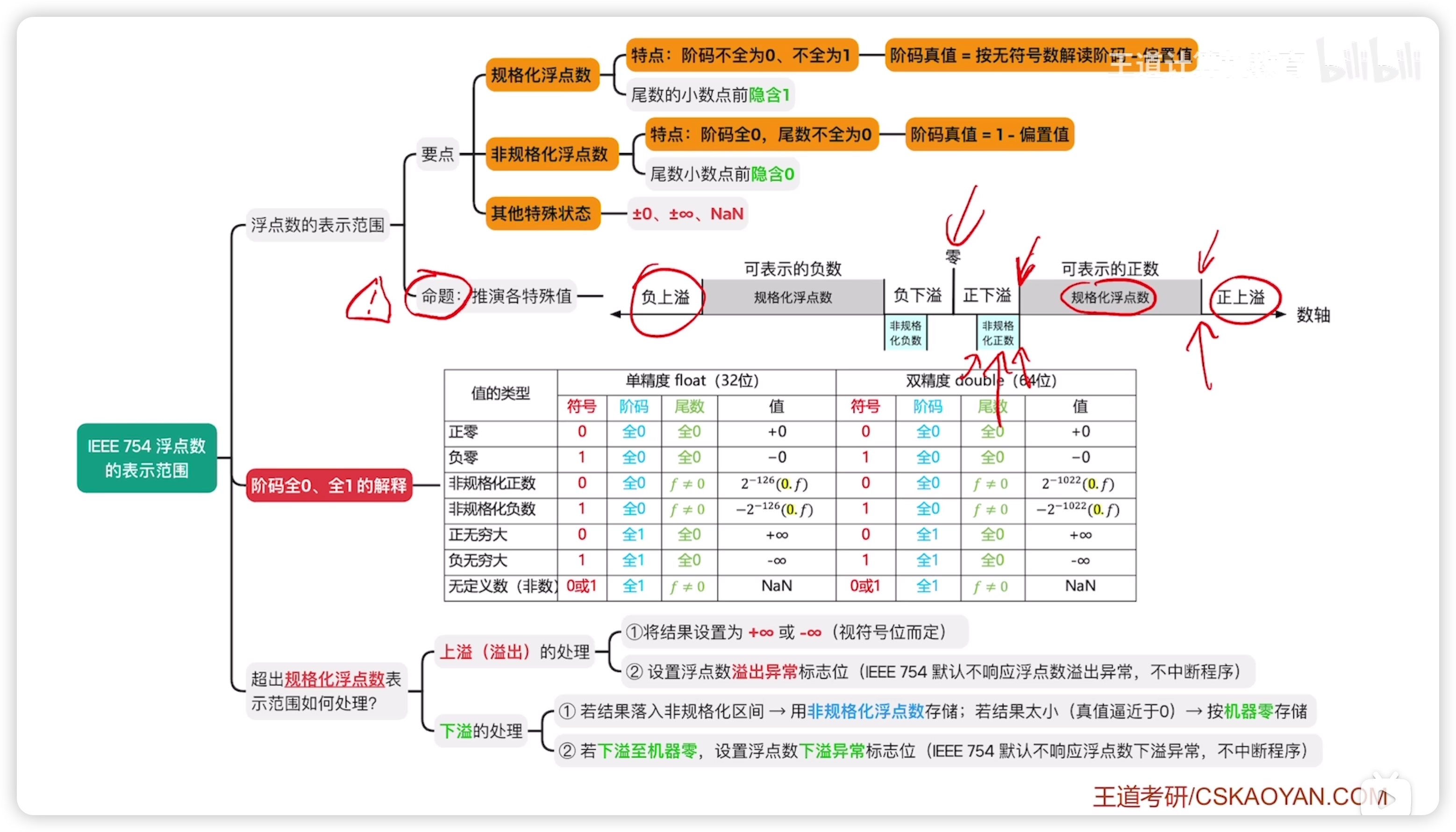

2.3.2 浮点数表示范围

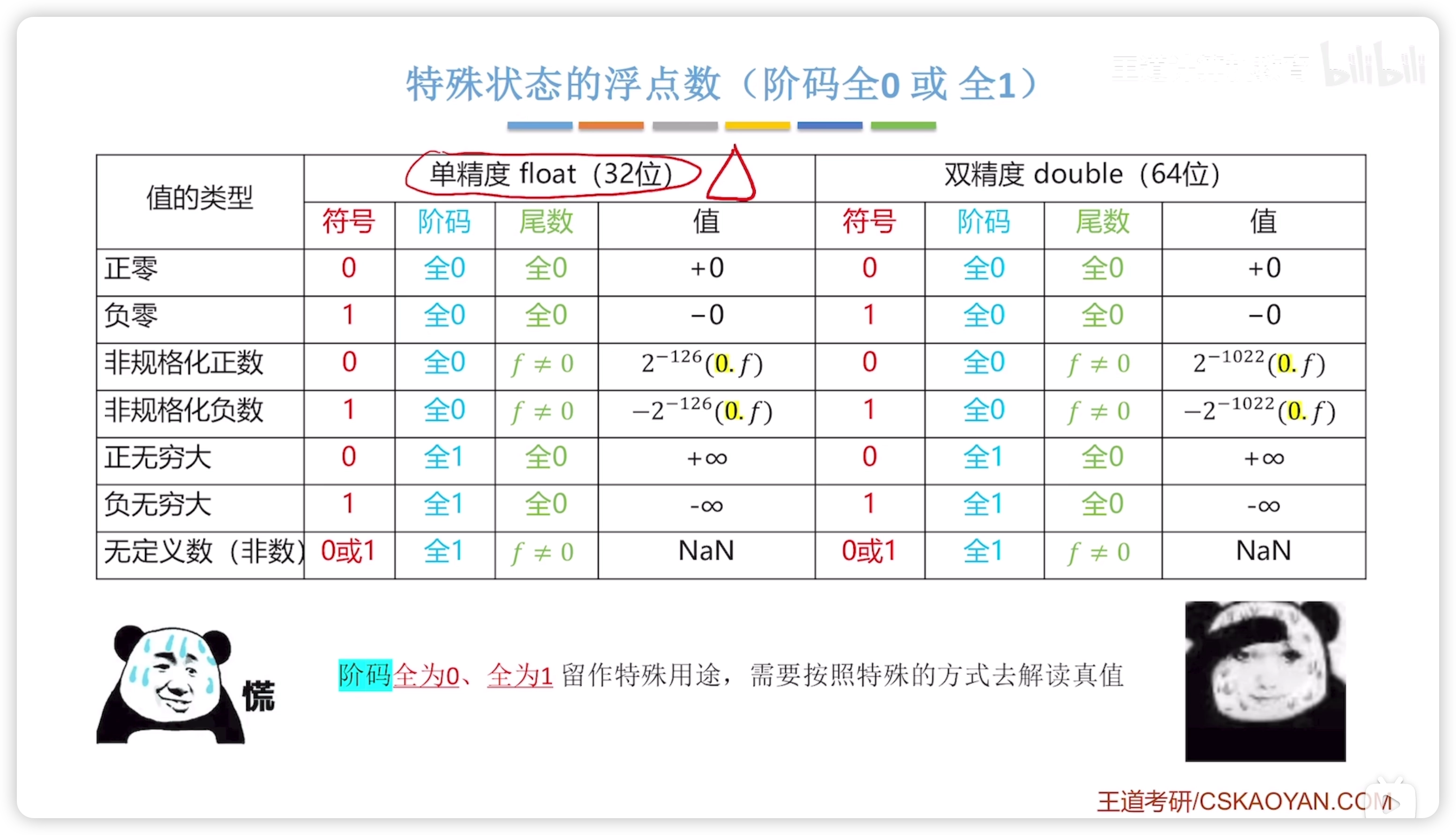

2.3.2.1 特殊状态的浮点数

阶码全 0 / 1，视为特殊状态

2.3.2.2 规格化浮点数

注意，规格化的阶码不存在全 0 / 1

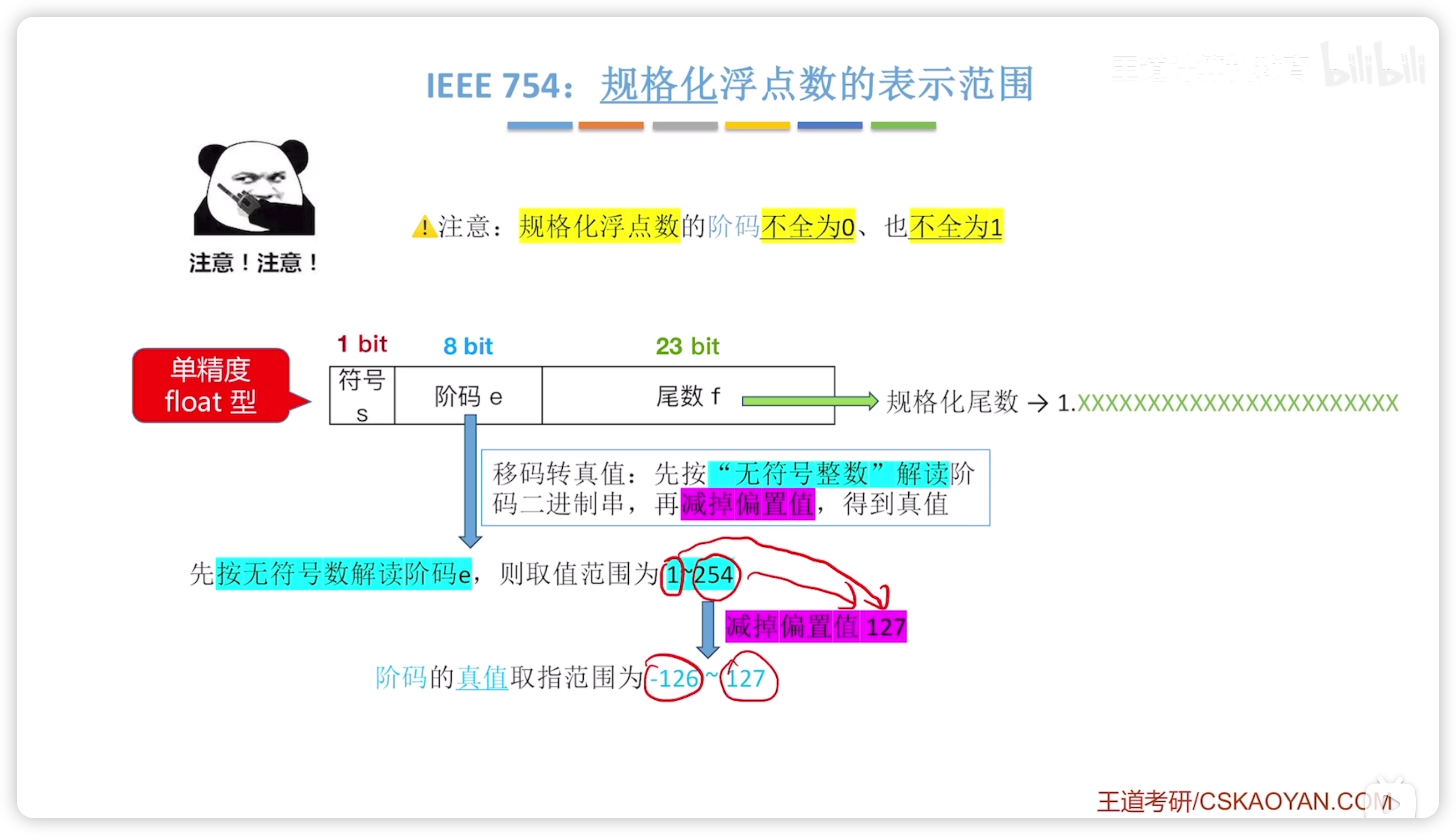

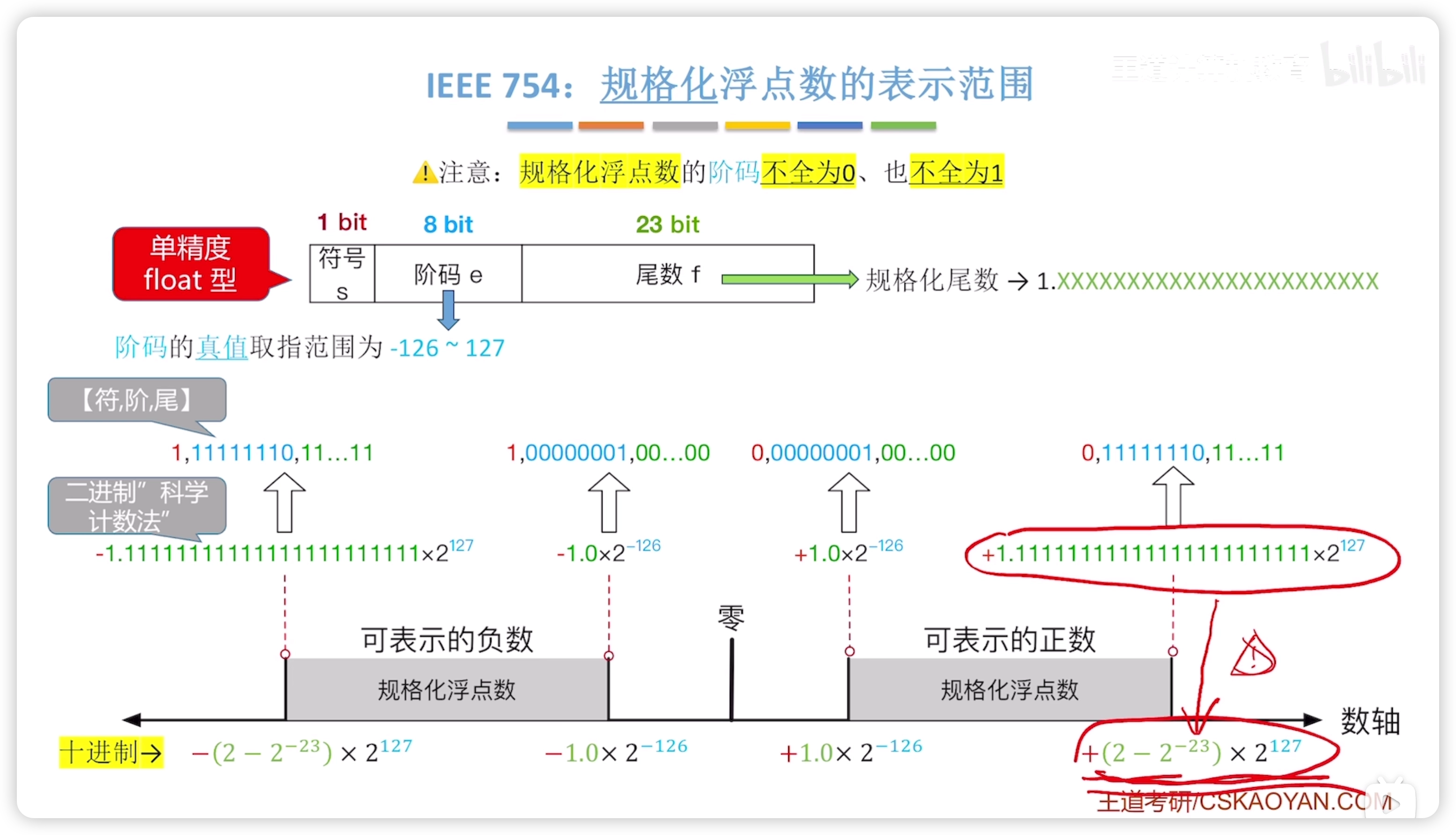

float 阶码真值表示范围：

float 规格化浮点数表示范围：

理解 $2 - 2^{-23}$ ： $2^{-23}$ 是尾数第23位
正负是对称的，注意，表示范围不包括 0

其实从这个图也可以理解：

阶码全 1 （127+1）表示无穷大
阶码全 0 （-126-1）表示零
注意，127、-126是移码
- 移码转换：
  - 127 是 127+127=254；
  - 127+1 是 128+127=255；
  - 255 是全 1

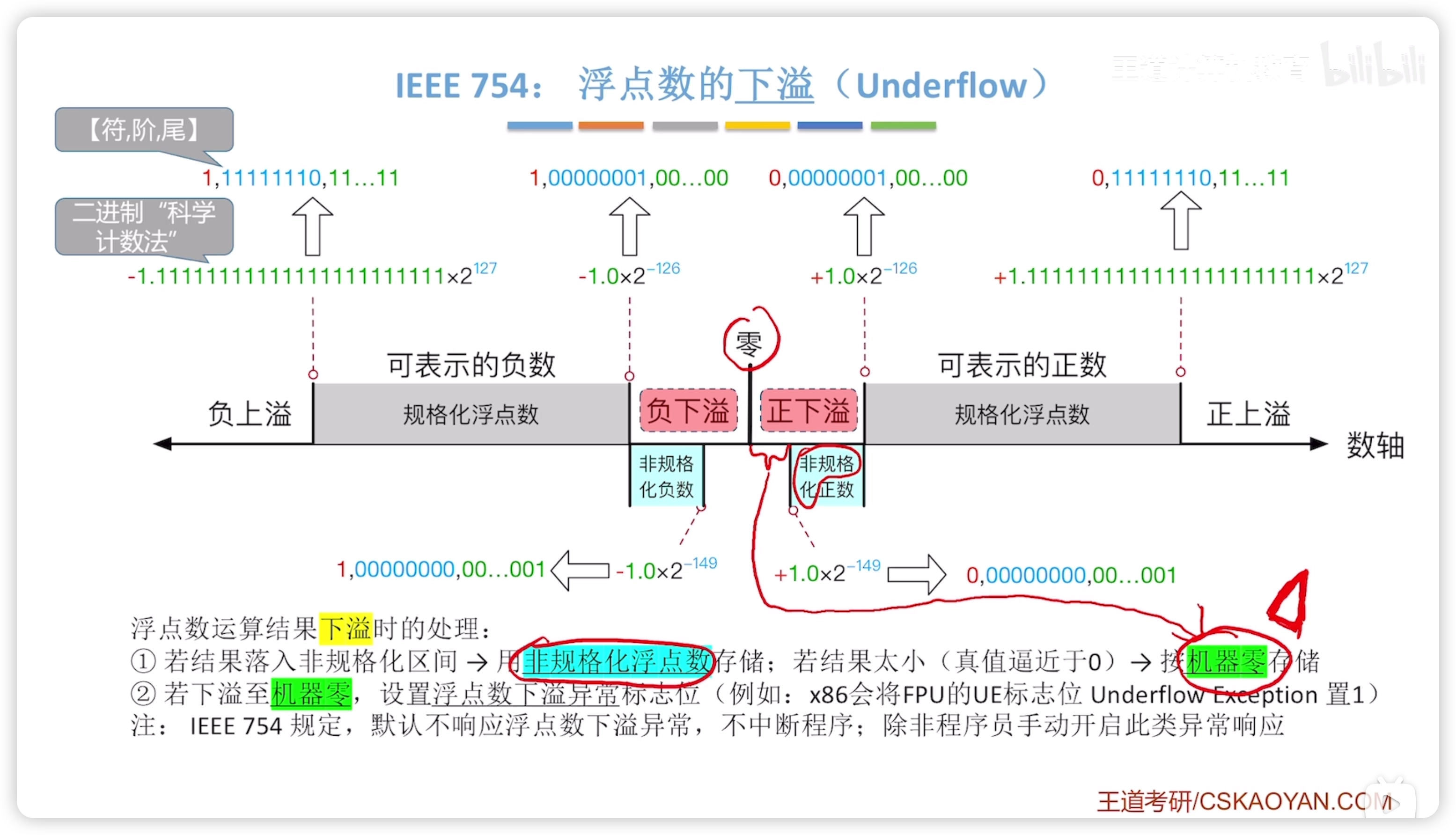

2.3.2.3 下溢处理

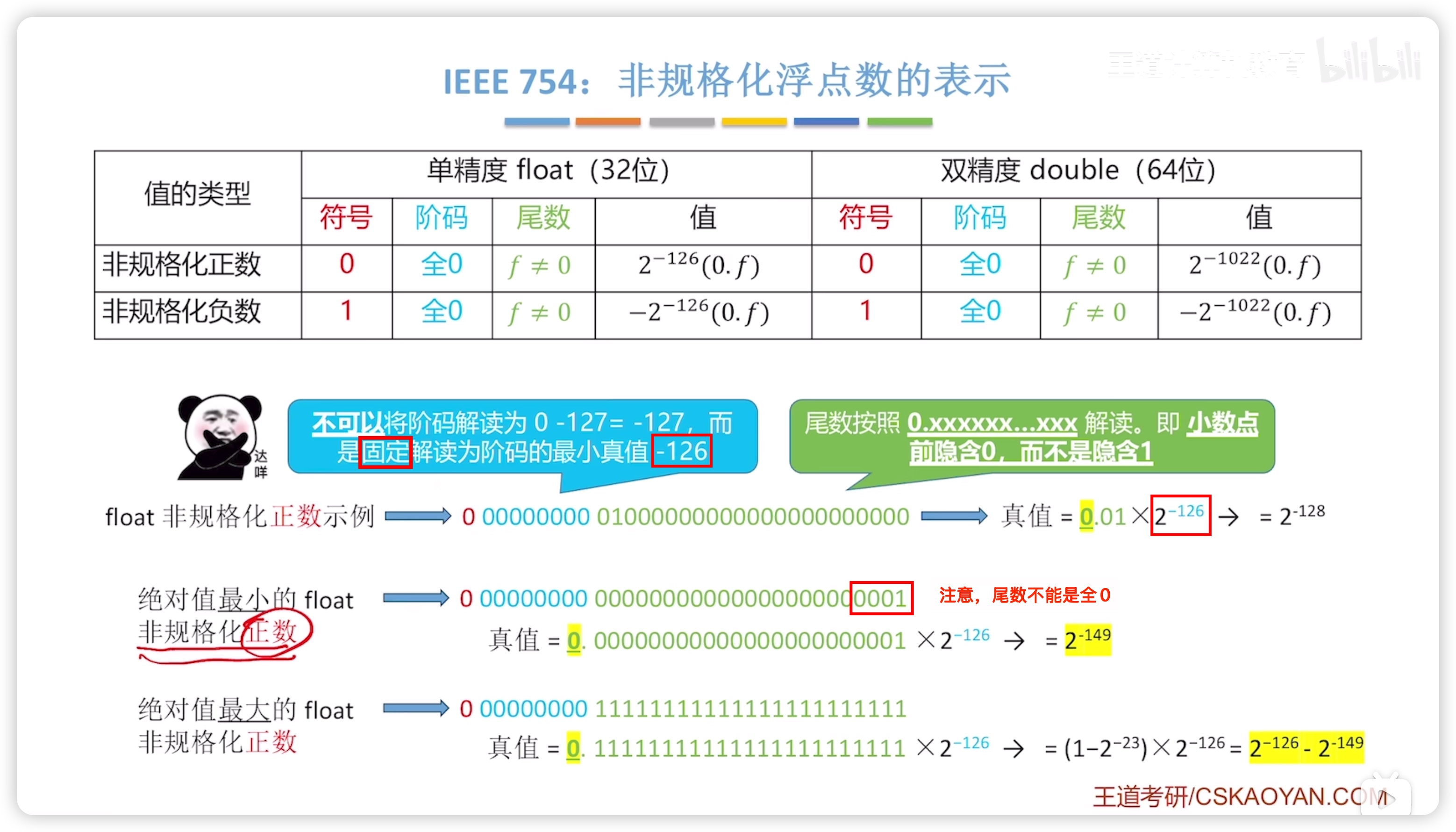

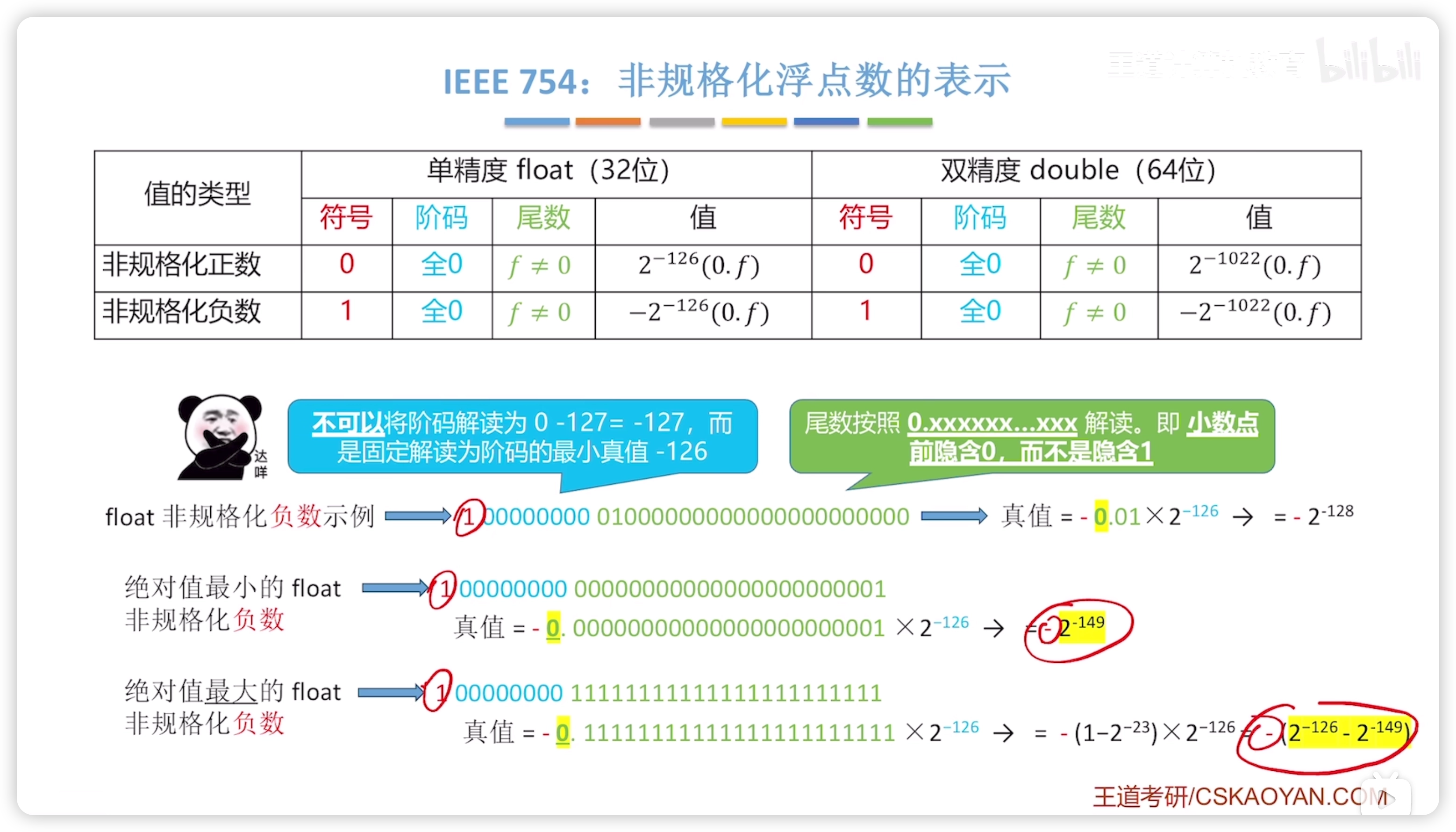

2.3.2.4 非规格化浮点数

临界值要记住，最大最小的数

非规格化表示的阶码固定为 -126
尾数不能为全零
尾数解读为 0.xxxx 而不是正常的 1.xxxx

负数同理：

2.3.3 浮点数加减运算

浮点数运算的特点：阶码运算和尾数运算分开。

2.3.3.1 对阶

对阶：使两个操作数的小数点对齐，使得两个数的阶码相同。

一般是小阶向大阶对齐

对阶会导致尾数右移，为保证精度，应该不丢弃移出的尾数，使其参与尾数运算。

2.3.3.2 规格化

规格化：将尾数改写为 $\pm 1.x x x$ 形式。

右规：尾数右移（小数点左移），阶码 + 1
左规：尾数左移（小数点右移），阶码 - 1

2.3.3.3 舍入

对阶和右规时移出的位会保留，在舍入这一步时做具体的舍去操作。

就近舍入
正/负向舍入
截断法

2.3.3.4 溢出判断

左右规：可能指数下/上溢
尾数舍入：可能尾数溢出，溢出需要通过右规调整，然后又可能指数上溢。

尾数溢出，结果不一定溢出。

尾数溢出可以通过右规调整，所以不一定溢出
当然调整之后可能指数溢出，最终导致溢出
结果是否溢出主要看指数溢出

2.3.4 数据存储和排列

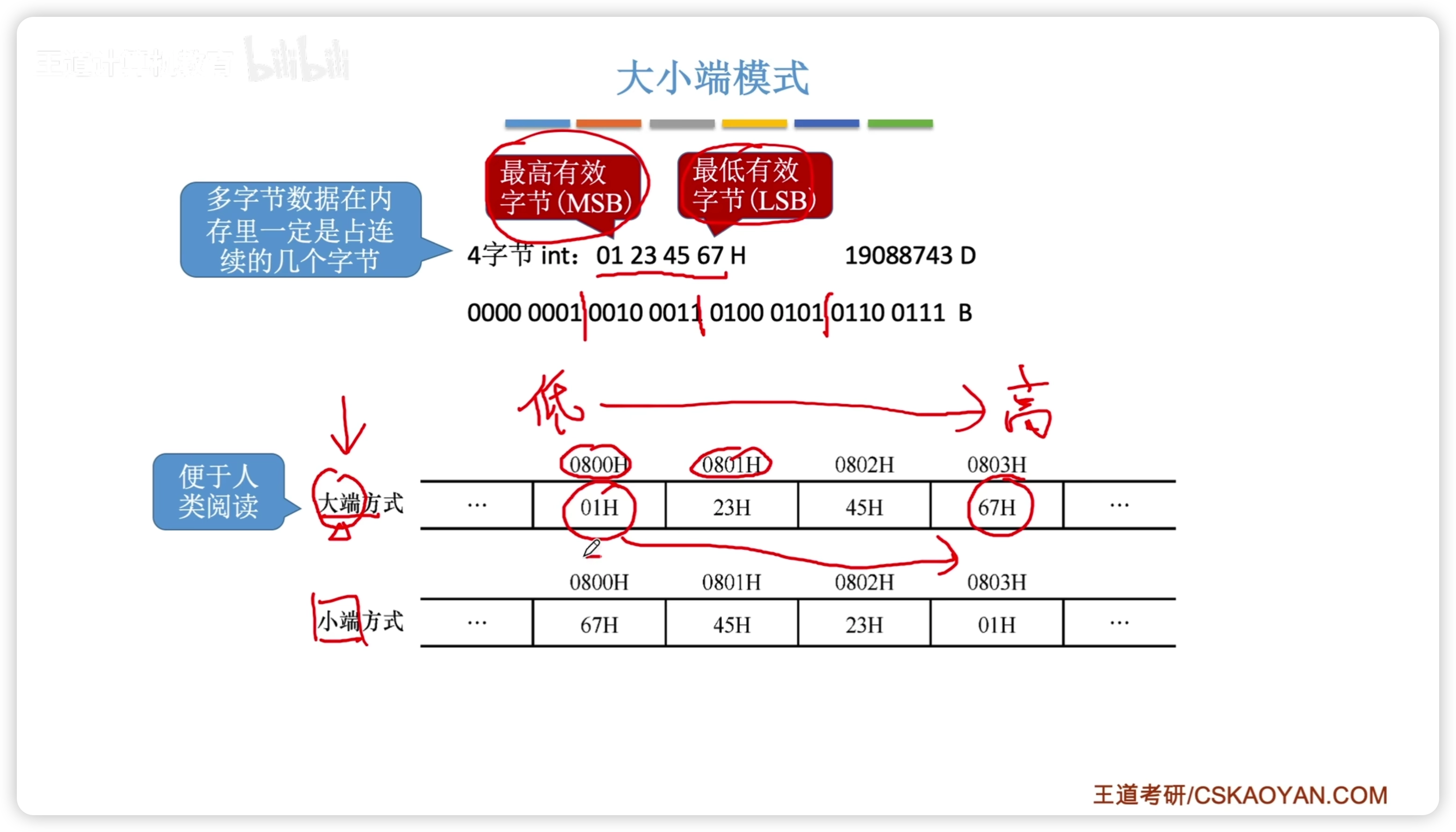

大端：高字节在低地址小端：高字节在高地址

注意，以字节（2位16进制）为单位

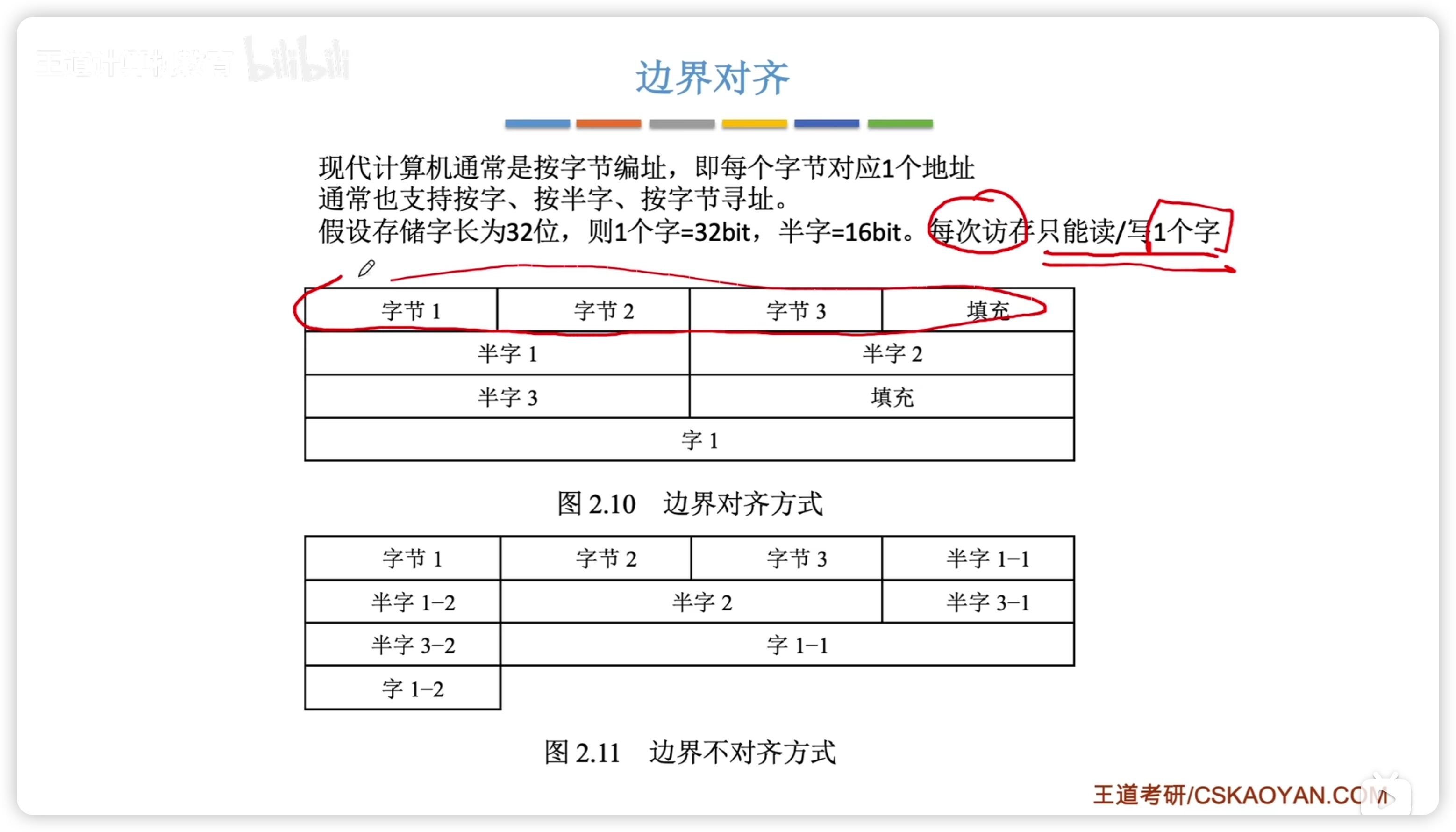

边界对齐

一般是按字节编址，即一个地址对应一个字节

2.4 补充：C语言

在 C 语言里，类型的长度（字节数）取决于编译器实现和平台架构，但常见的 32 位、64 位主流平台（如 Windows x86/x64、Linux x86_64、macOS ARM64）大致遵循下面的规律：

类型	常见字节数（bytes）	常见位数（bits）	备注
`char`	1	8	保证是 1 字节（标准规定 `sizeof(char)` 永远是 1）。
`short`	2	16	最少 16 位（标准只保证 ≥16 位）。
`int`	4	32	在现代主流桌面平台几乎都是 32 位。
`long`	4 / 8	32 或 64	Win 平台的 LLP64 模型 vs Unix/Linux 的 LP64 模型。
`long long`	8	64	标准保证 ≥64 位，几乎总是 64 位。
`float`	4	32	IEEE 754 单精度。
`double`	8	64	IEEE 754 双精度。

3 存储系统

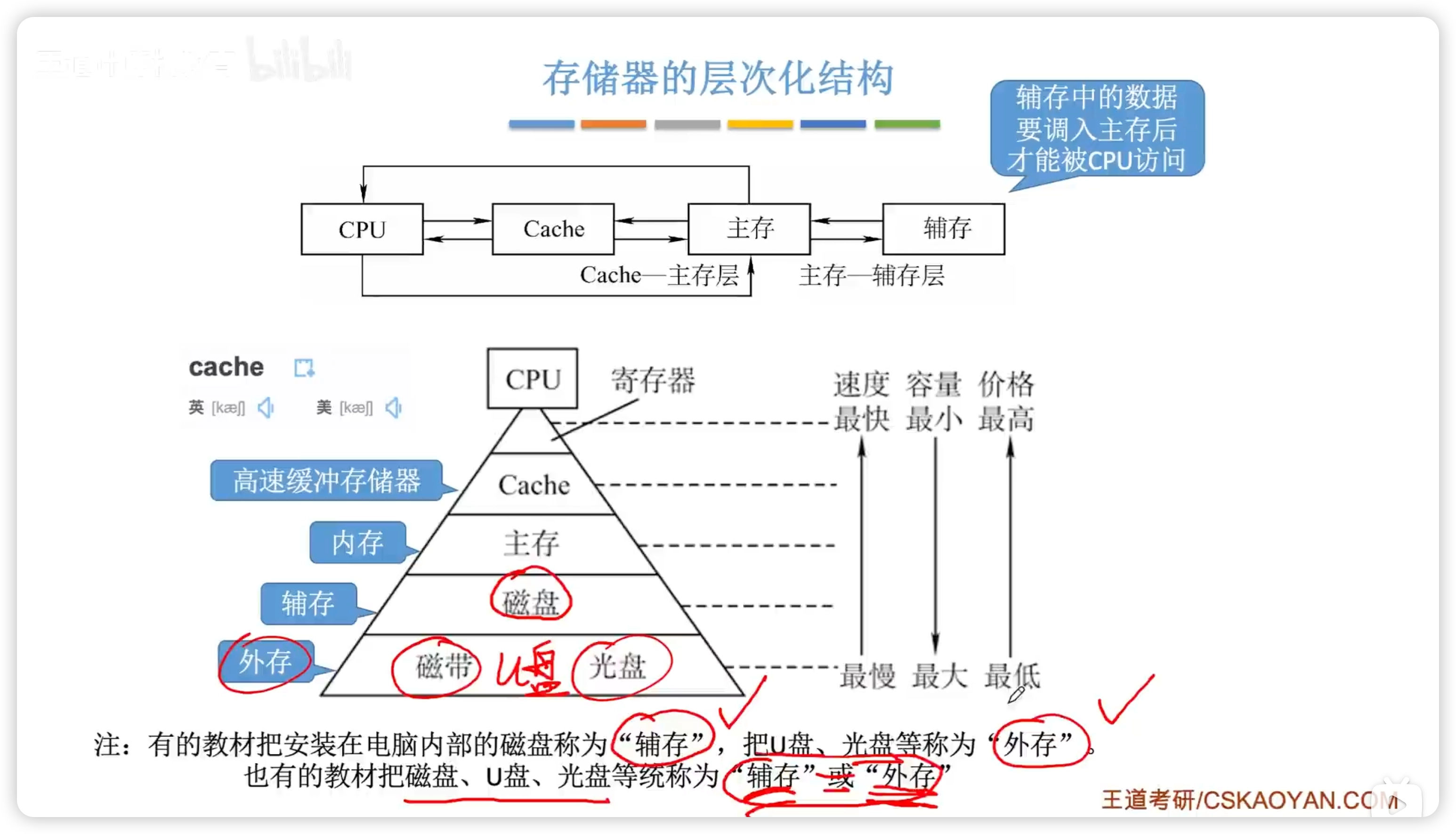

3.1 存储器概述

辅存中的数据需要调入主存后才能被 CPU 访问

主存与辅存：实现了虚拟存储系统，解决了主存容量不够的问题

Cache与主存：解决了主存与 CPU 速度不匹配的问题（CPU 速度更快）

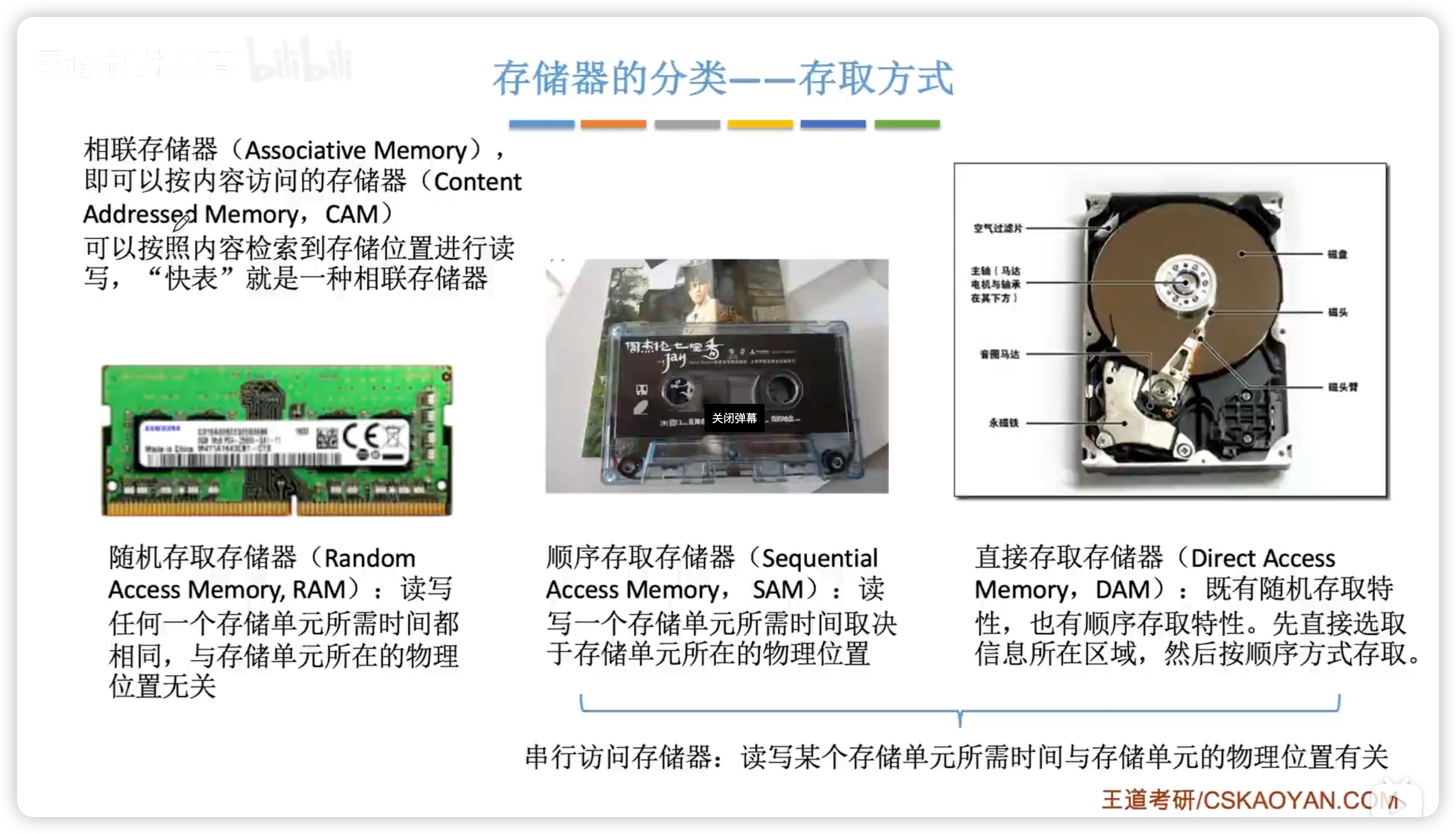

3.1.1 存取方式

随机存取存储器 RAM：支持随机访问
顺序存取存储器 SAM：只能顺序访问
直接存取存储器 DAM：支持直接选取区域（随机访问），区域内按顺序访问
1. 磁盘是 DAM
相联存储器 CAM：按照内容检索或者地址检索
1. 快表是一种相联存储器

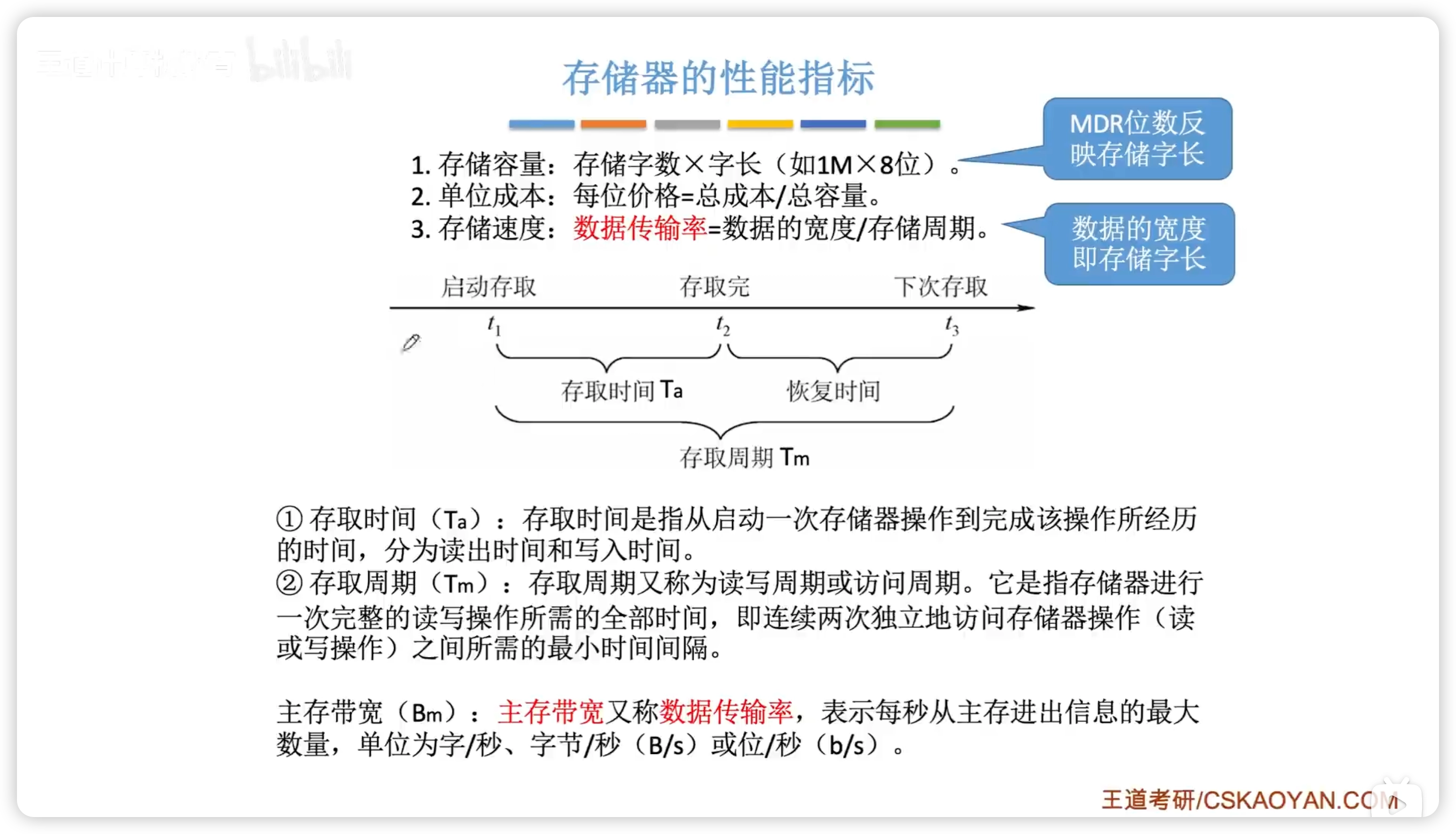

3.1.2 性能指标

存储容量 $\text{存储字数} \times \text{字长}$
单位成本 $\frac{\text{总成本}}{\text{总容量}}$
存储速度 $\text{数据传输率} = \frac{\text{数据宽度}}{\text{存储周期}}$

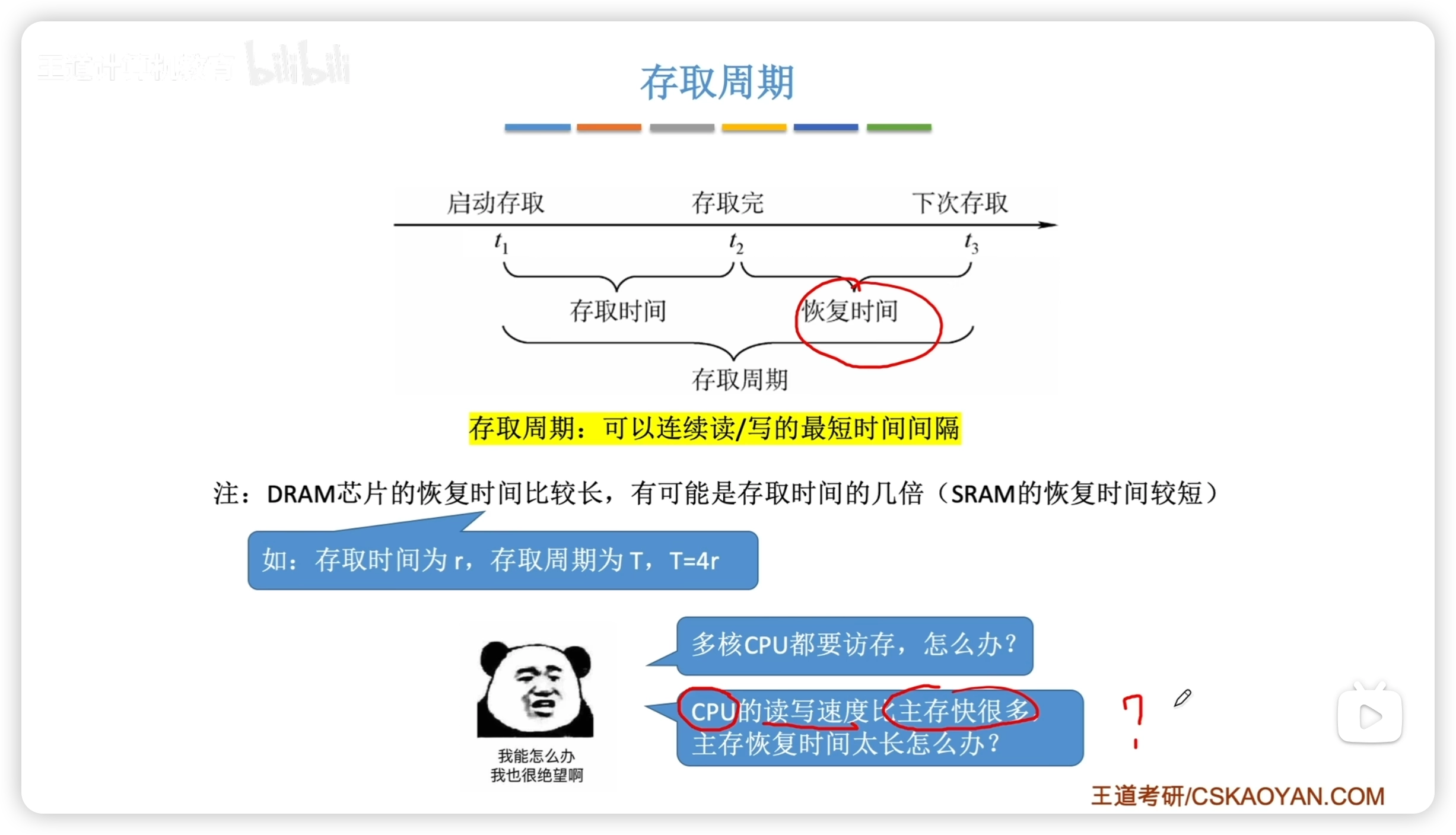

1. $存储周期 = 存取时间 + 恢复时间$
2. 数据传输率也称主存带宽

3.2 主存储器

主存储器是内存，主要有 RAM 和 ROM 两种。

RAM：易失性，断电后数据丢失
ROM：非易失性

3.2.1 半导体原理

存储字：一次可以读出的 bit 数

存储字长：

存储字的长度
一个存储单元中的二进制位数
一个存储单元中的存储元数量

多个存储单元构成存储体/存储矩阵。

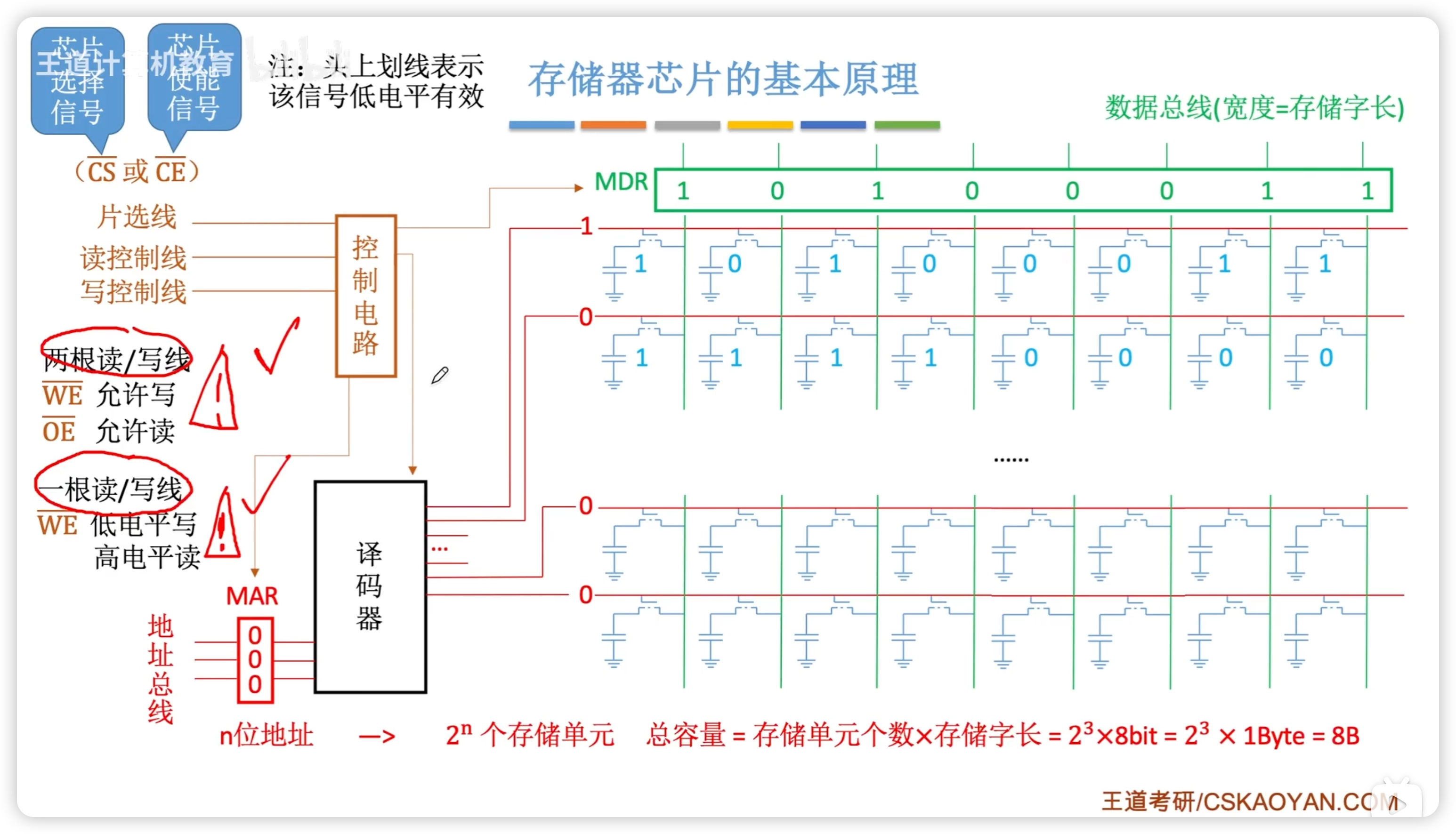

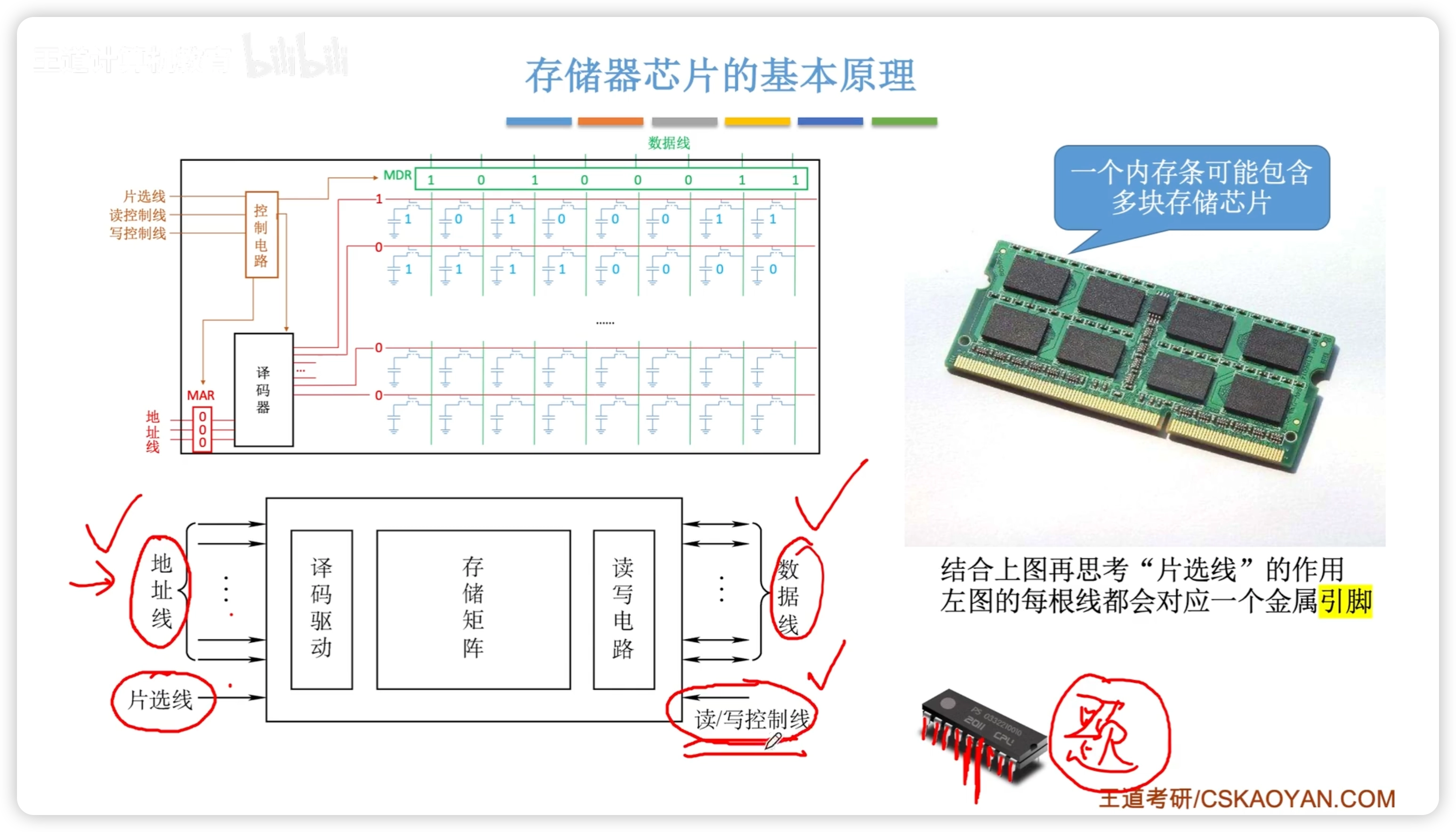

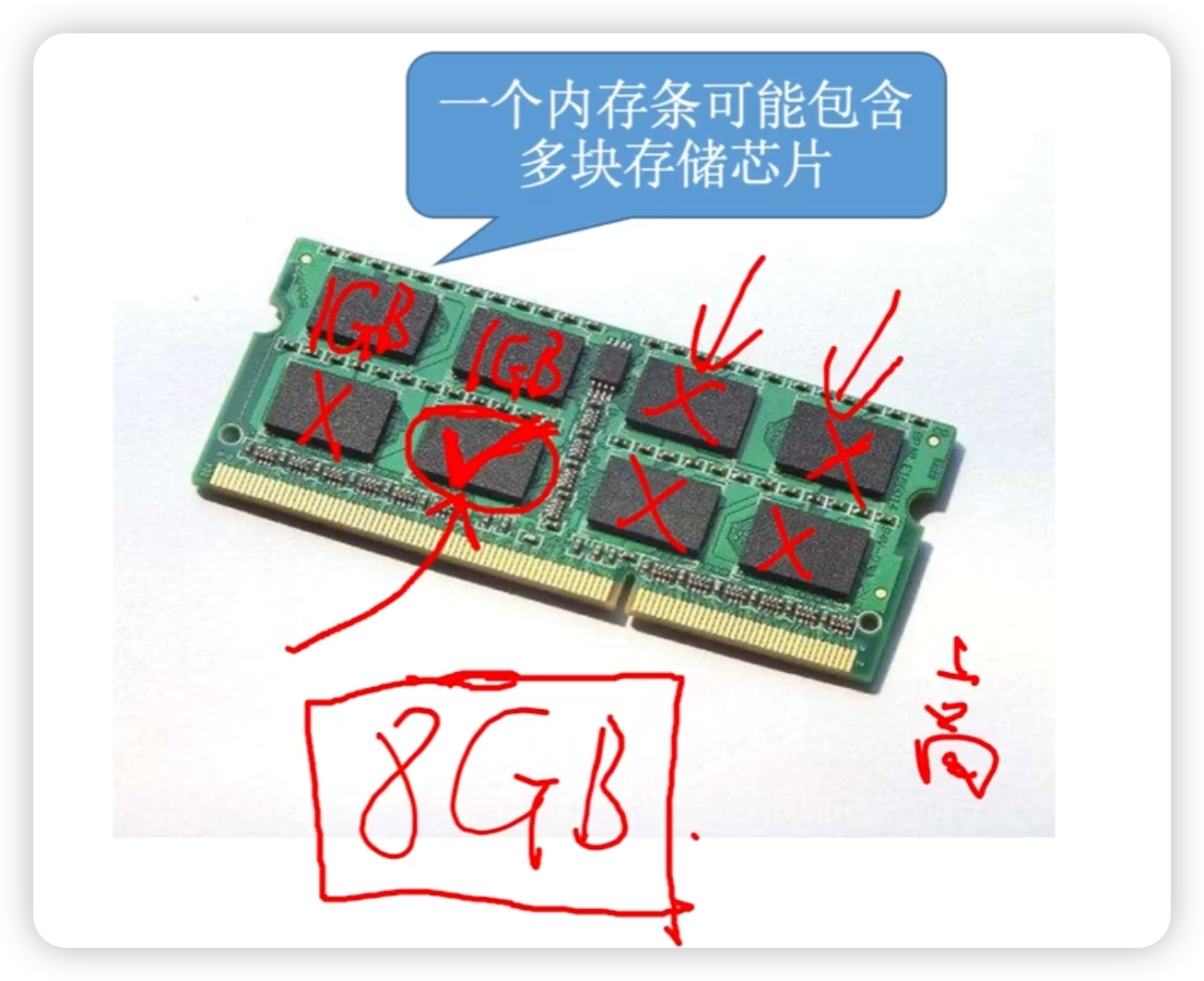

3.2.2 存储器芯片原理

CPU 通过地址总线传递地址 to MAR
控制电路控制 MAR
MAR to 译码器
译码器选择存储元
存储元 to MDR

读写线可能有 1 或者 2 根
片选线：选择哪个芯片

引脚数量：

每个线对应一个引脚
读写线可能有 2 根

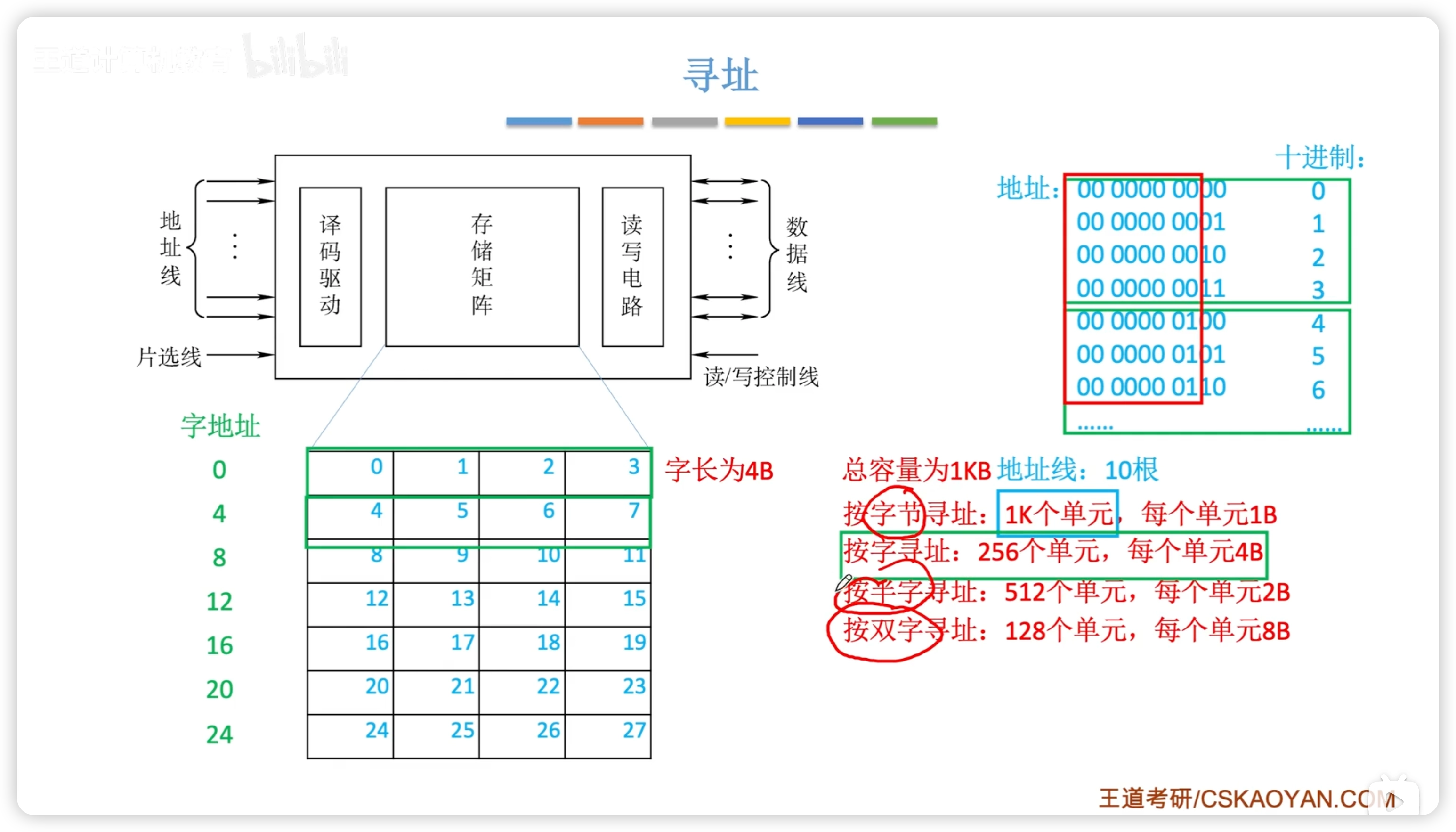

3.2.3 寻址

3.2.4 DRAM 与 SRAM

RAM 主要有 DRAM、SRAM：

Static and Dynamic
上一节的是 DRAM

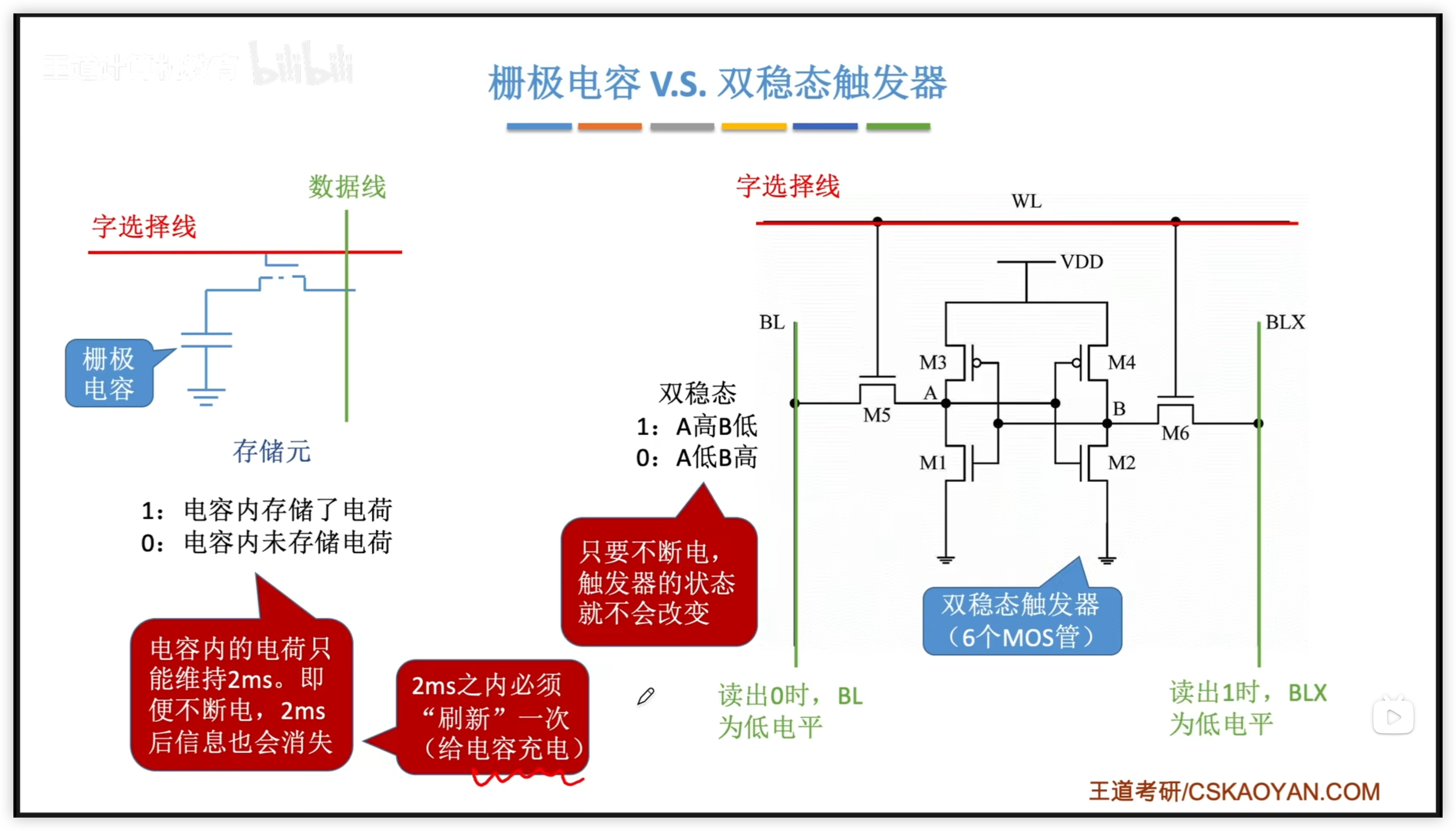

DRAM芯片：使用栅极电容存储信息，常用作主存 SRAM芯片：使用双稳态触发器存储信息，常用作 Cache

核心区别：存储元不一样

类型特点	DRAM（动态RAM）	SRAM（静态RAM）
存储信息	电容	触发器
破坏性读出	是	非
读出后需要重写？（再生）	需要	不用
运行速度	慢	快
集成度	高	低
发热量	小	大
存储成本	低	高
易失/非易失性存储器？	易失（断电后信息消失）	易失（断电后信息消失）
需要刷新	需要	不需要
送行列地址	分两次送	同时送

DRAM 分两次送地址是由于地址线复用，使地址线、地址引脚减半

3.2.4.1 DRAM 芯片的行列计算

重要补充，网课这块不扎实

假定有一个 $2^n \times b$ 位的 DRAM 芯片，它实际上是一个存储阵列

芯片中每个存储单元包含 $b$ 位
行数 $r$ $r$ 和列数 $c$ $c$ 满足 $r\times c = 2^n$ $r \times c = 2^{n}$
- 由于按行刷新，所以满足 $r \leq c$
- 尽量使行列数相同
- 或者有些题会直接给出 $row \times column \times b$ 位的形式

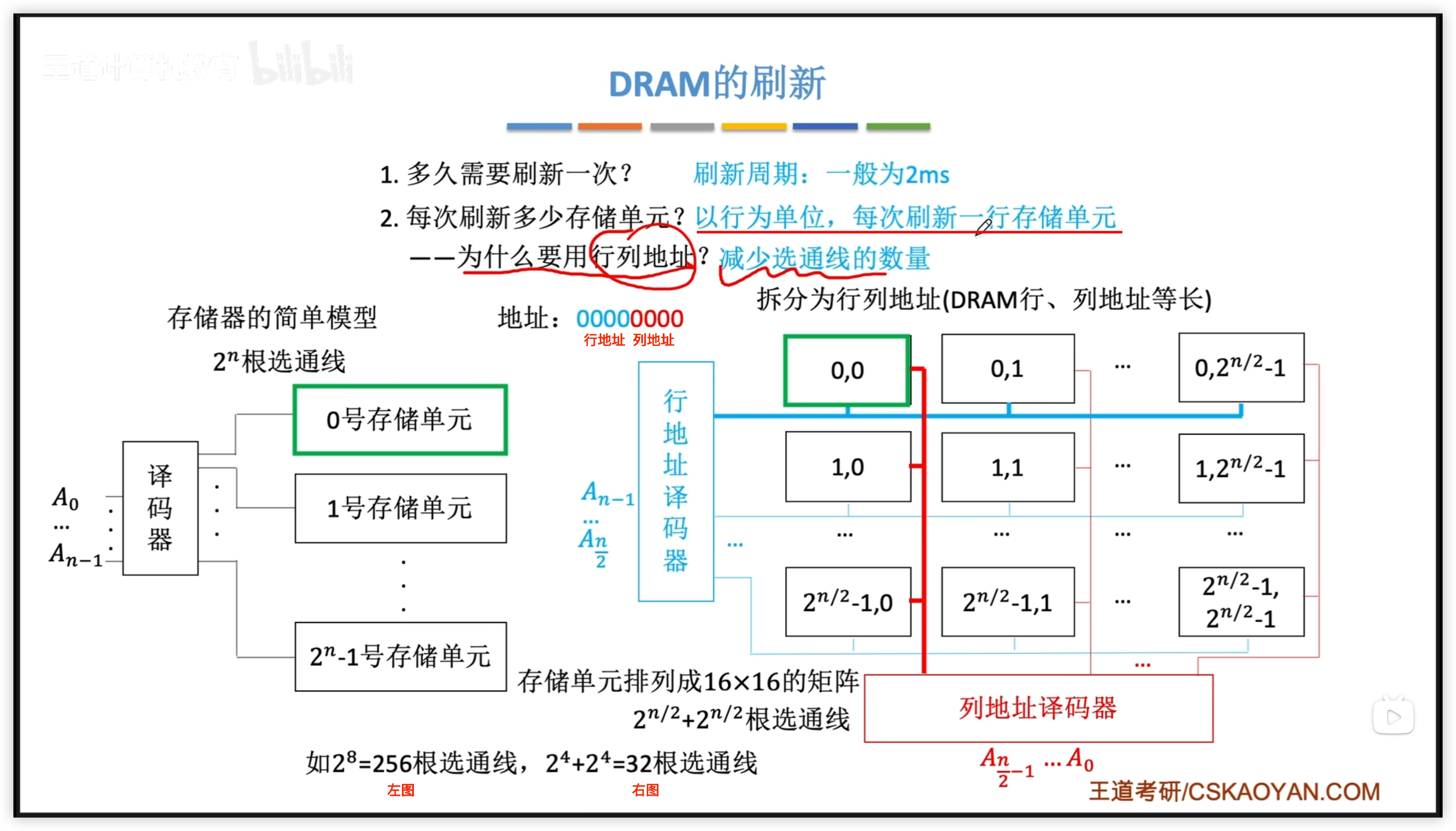

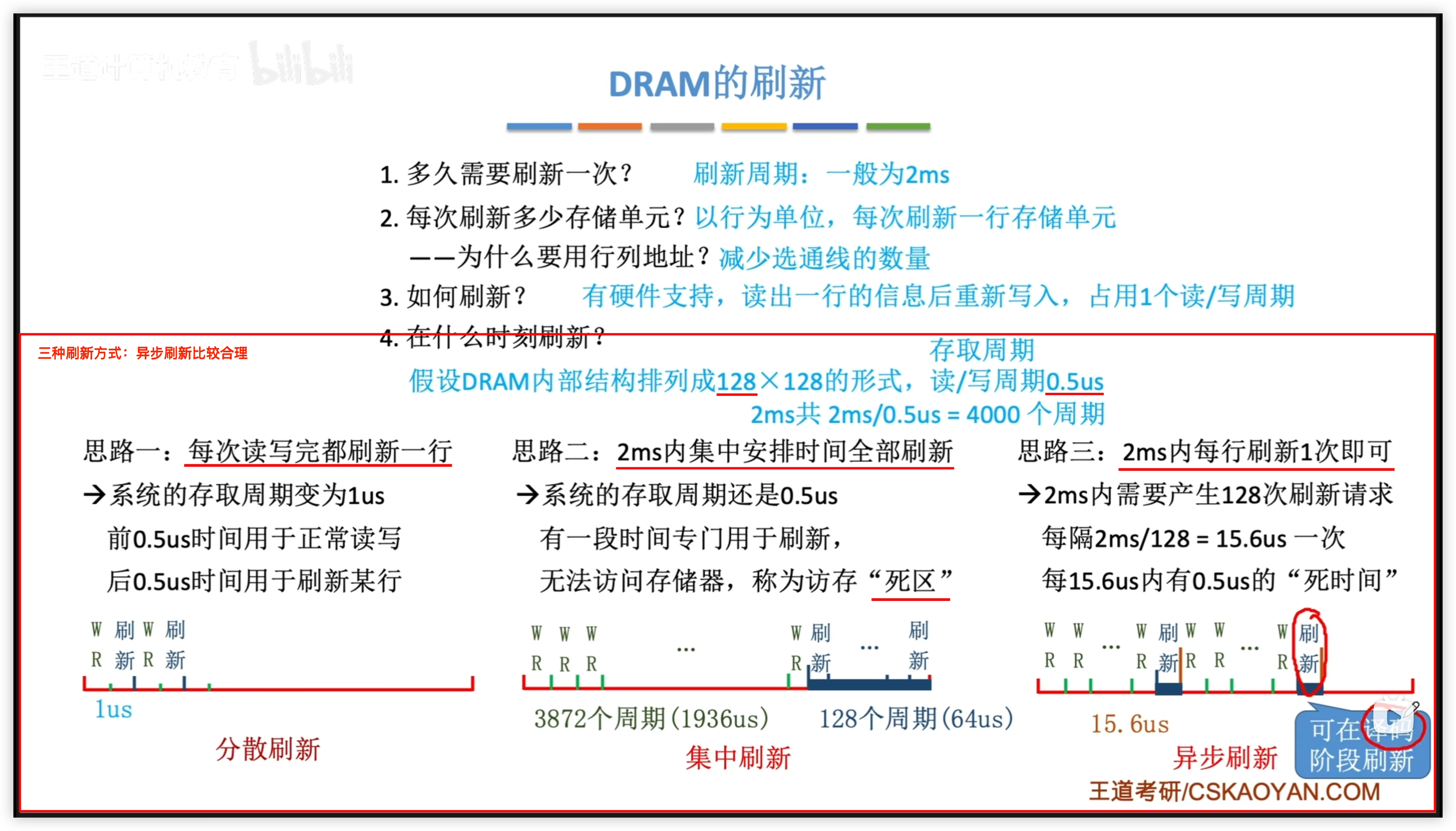

3.2.4.2 DRAM 刷新

为什么 DRAM 需要刷新？

如何刷新：

三种刷新方式：

分散刷新：刷新太频繁
集中刷新：有死区
异步刷新：死区小

刷新由存储器独立完成，无需 CPU 介入。

现在的主存已经抛弃了 DRAM，主要使用 SDRAM，例如 ddr4。

3.2.4.3 SDRAM

SDRAM（Synchronous DRAM）

SDRAM 的工作方式与传统的 DRAM 有很大不同。

传统 DRAM 与CPU 之间采用异步方式交换数据，CPU 发出地址和控制信号后，经过一段延迟时间，数据才读出或写入。
- 在这段时间里，CPU 不断采样 DRAM 的完成信号，在没有完成之前，CPU 插入等待状态而不能做其他工作。
SDRAM 采用同步方式

3.2.4.4 行缓冲寄存器

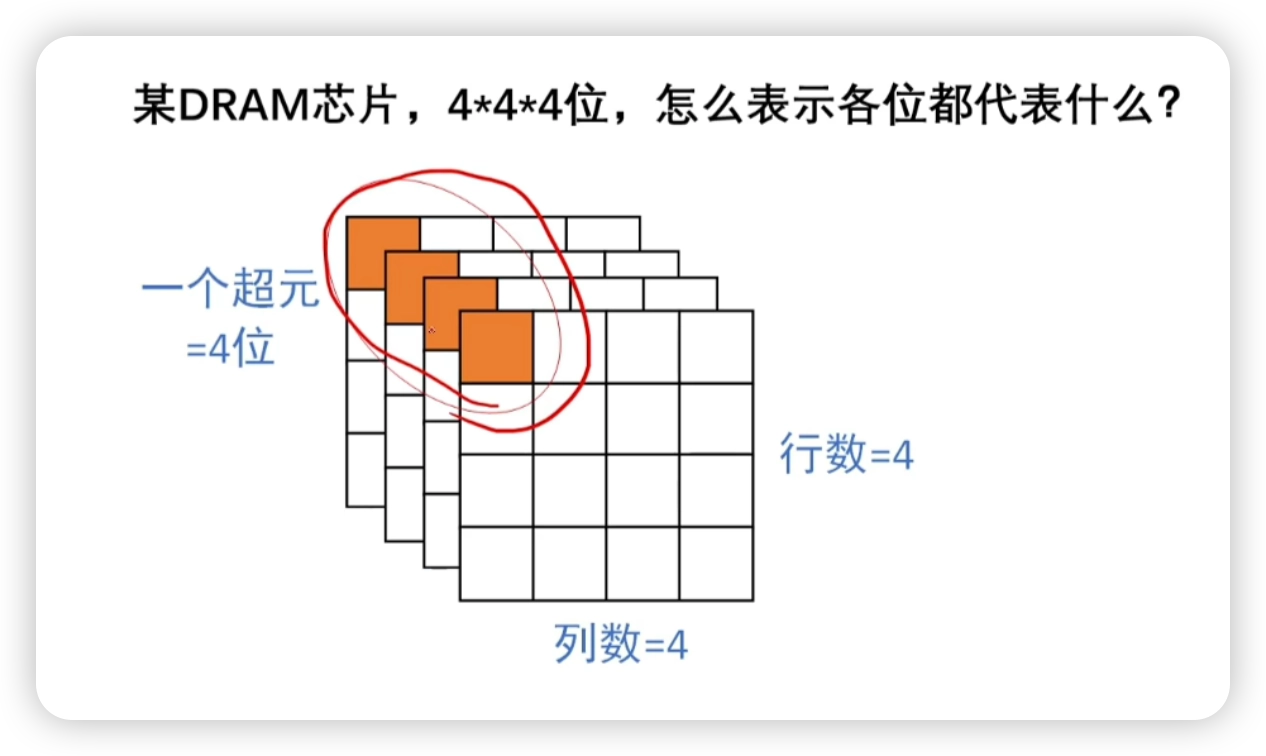

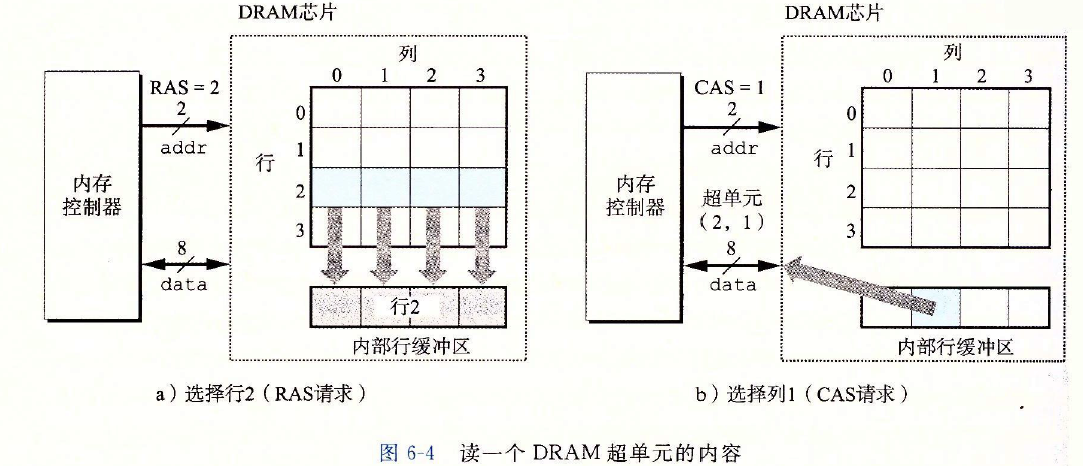

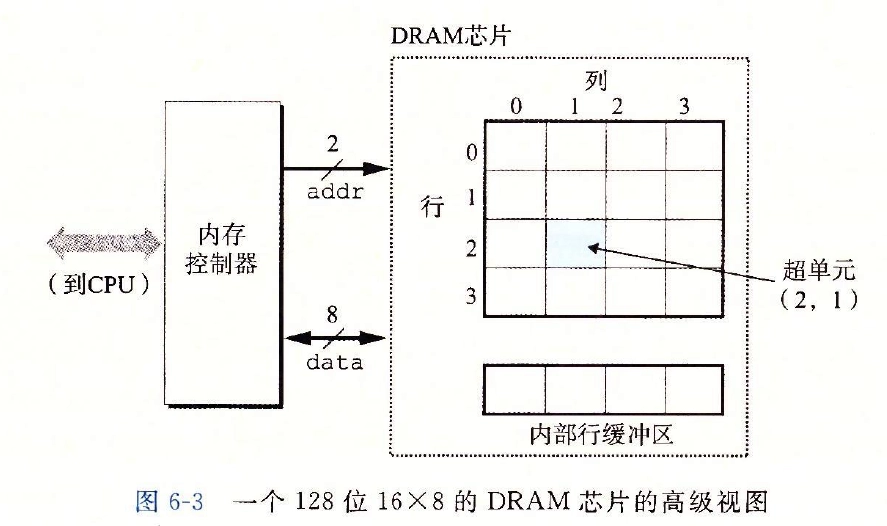

例如，要从图 6-3中 $16×8$ 的DRAM中读出超单元（2,1），内存控制器发送行地址2，如下图a所示。

DRAM 的响应是将行 2 的整个内容都复制到一个内部行缓冲区。接下来，内存控制器发送列地址1，如下图b所示。DRAM的响应是从行缓冲区复制出超单元（2,1）中的8位，并把它们发送到内存控制器。

超单元：多位就是超单元

3.2.5 ROM

各种 ROM：

MROM（Mask Read Only Memory）：
- 厂家按客户需求在芯片生产时写入信息，不可重写，可靠性高、灵活性差、生产周期长，适合批量定制。
PROM（Programmable Read Only Memory）：
- 用户可用专门写入器写入信息，写一次后不可更改。
EPROM（Erasable Programmable Read Only Memory）：
- 允许用户写入信息，之后可擦除数据并多次重写；
- 支持随机存取
- UVEPROM：用紫外线照射8 - 20分钟擦除所有信息
- EEPROM（也记为E^2PROM）可用“电擦除”方式擦除特定的字。
Flash Memory（闪速存储器、闪存）：
- U盘、SD卡属于闪存，由EEPROM发展而来，断电能保存信息且可多次快速擦除重写
- 每个存储元只需单个MOS管，位密度比RAM高，闪存“写”速度比“读”速度慢；
- 手机辅存使用Flash芯片，不过相比SSD使用的芯片，集成度低、功耗高、价格便宜。

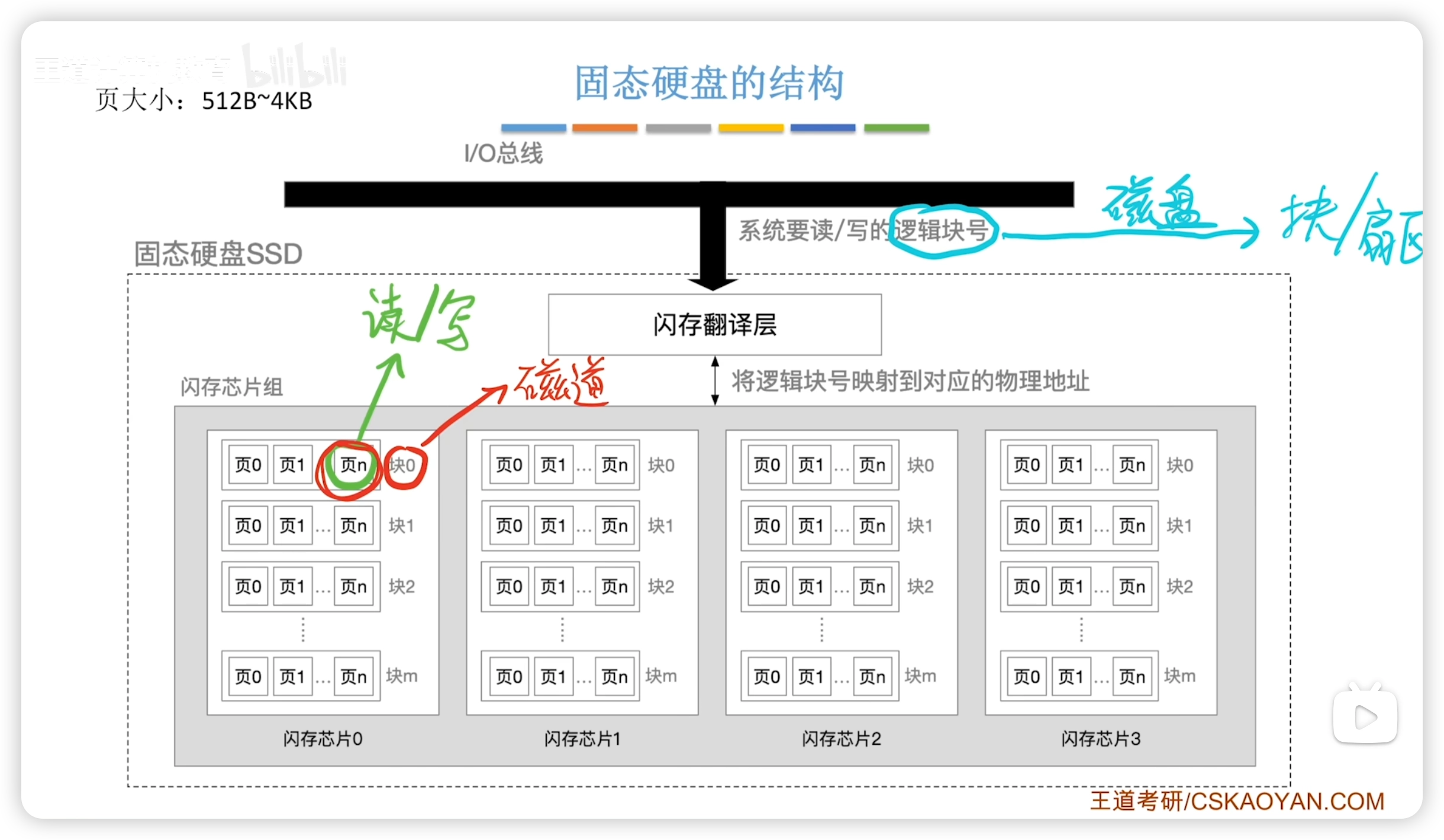

SSD（Solid State Drives）：
- 由控制单元 + 存储单元（Flash芯片）构成，与闪存核心区别在控制单元，存储介质类似，可多次快速擦除重写，速度快、功耗低、价格高，
- 常用于个人电脑手机

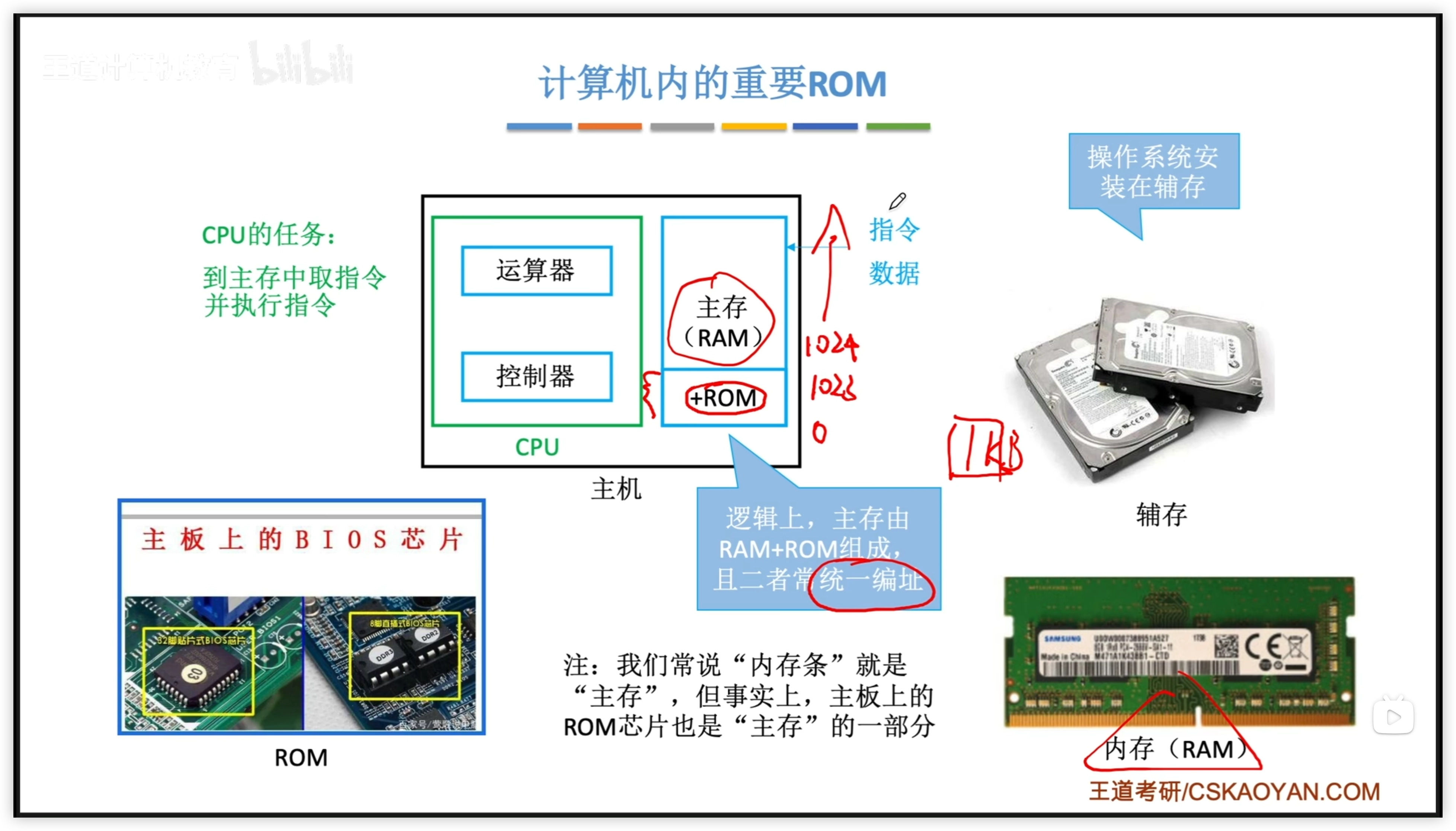

计算机内的 RAM 和 ROM：

操作系统在辅存（ROM）
BIOS 属于 ROM
RAM 和 ROM 一般统一编址，如图所示

3.2.6 双端口 RAM

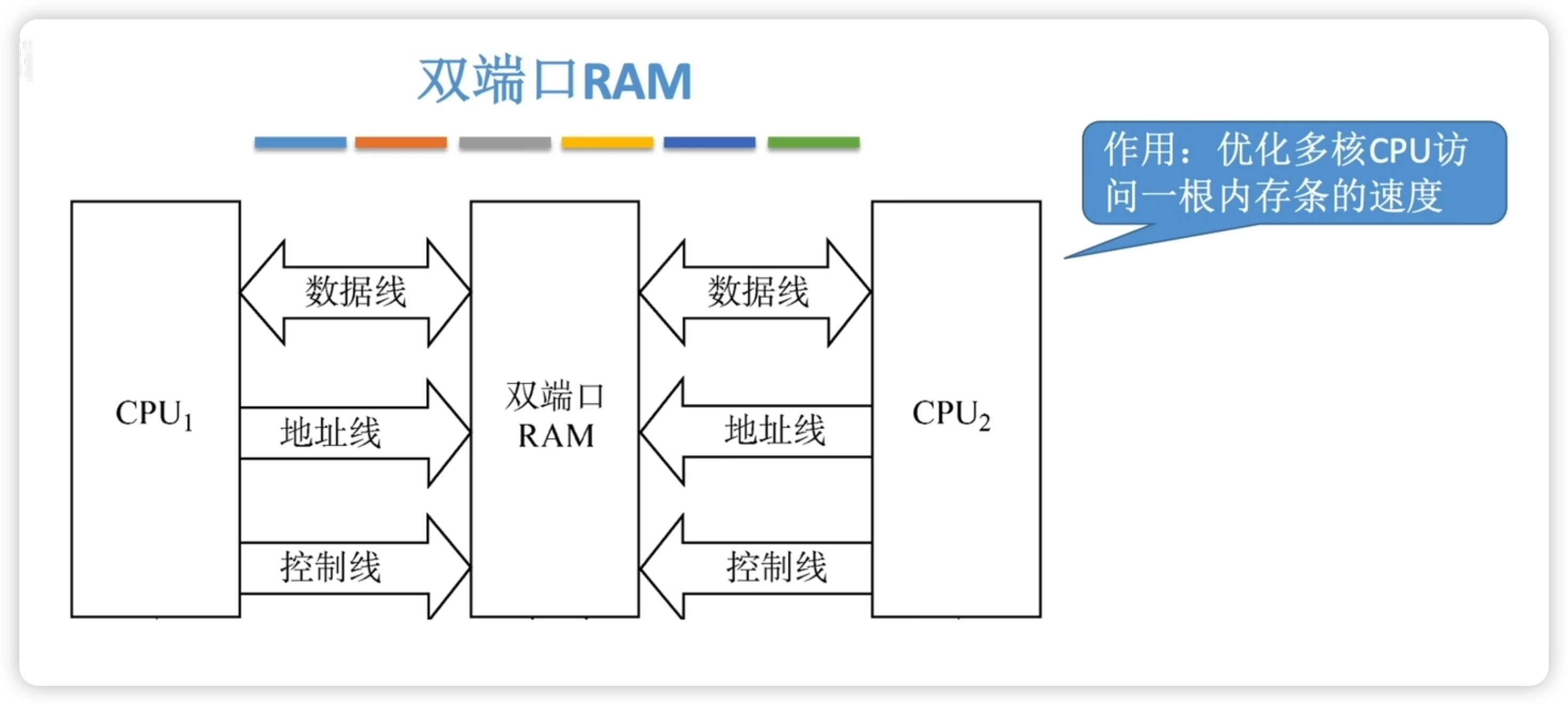

作用：优化多核CPU访问一根内存条的速度。
硬件要求：需要有两组完全独立的数据线、地址线、控制线，CPU、RAM中也要有更复杂的控制电路。

两个端口对同一主存操作的4种情况：

两个端口同时对不同的地址单元存取数据。
两个端口同时对同一地址单元读出数据。
两个端口同时对同一地址单元写入数据，会出现写入错误。
两个端口同时对同一地址单元，一个写入数据，另一个读出数据，会出现读出错误。

3.2.7 多模块存储器

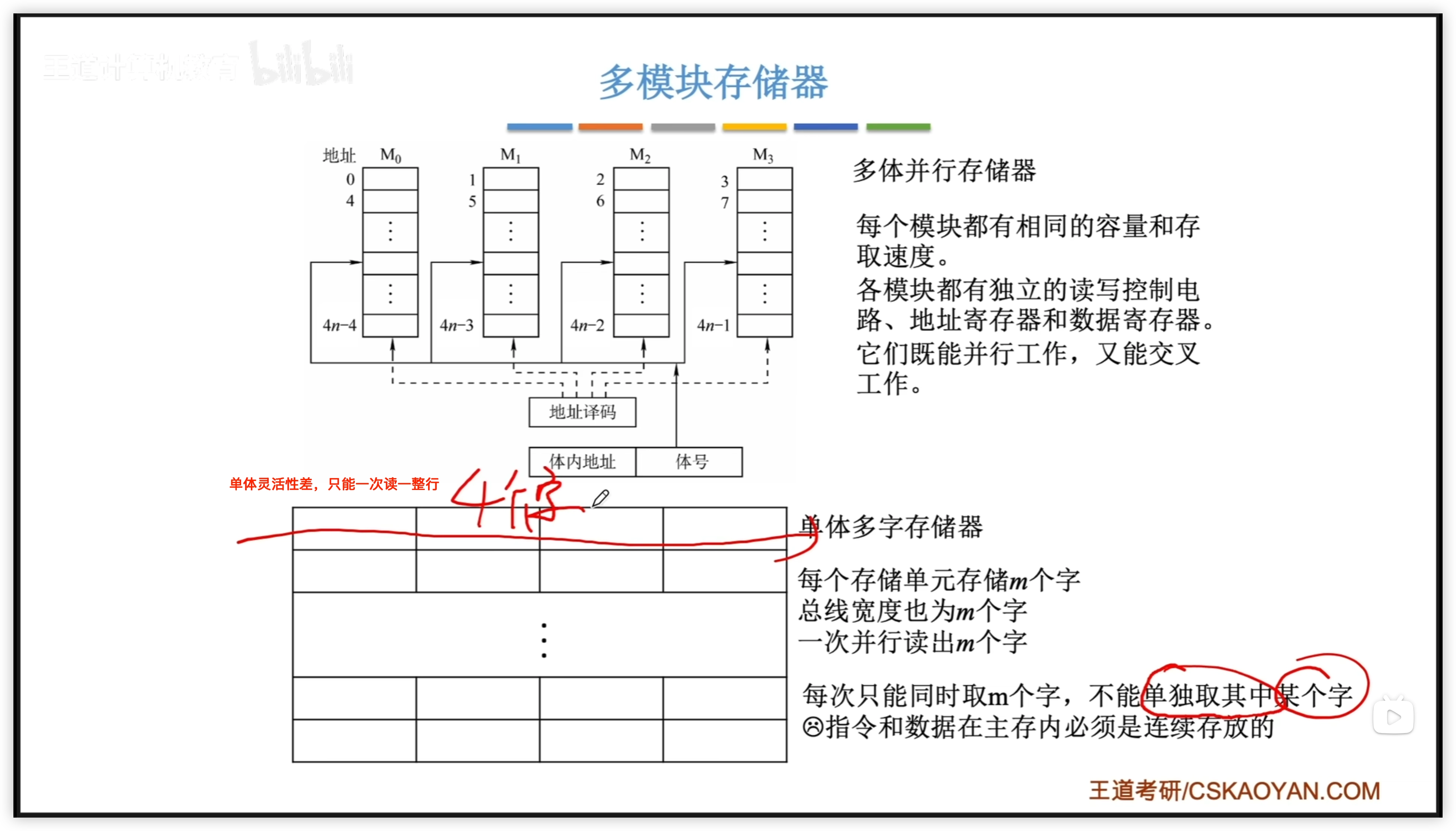

多模块存储器主要有：多体并行存储器和单体多字存储器。

重要概念：

多模块交叉编址
- 多模块交叉编址是将一个大的存储空间分成多个小的存储模块，并将这些模块按照一定的规则进行编址，使得在访问连续的存储单元时，可以访问到不同的模块，从而实现并行访问。
轮流启动
- 在轮流启动方式下，系统会按照一定的时间间隔（一个存储器周期）依次启动各个存储模块，进行读写操作。这种方式适用于每个存储模块一次读写的位数（一个存储字）正好等于系统总线数据线位数的情况。
同时启动
- 在同时启动方式下，所有存储模块会同时启动，进行读写操作。这种方式适用于所有存储模块一次并行读写的总位数正好等于系统总线数据线位数的情况。
  - 2022真题：存储器总线宽度恰好等于所有模块的总位数，可以判断采用了多模块交叉编址且采用了同时启动的方式。

3.2.7.1 多体并行存储器

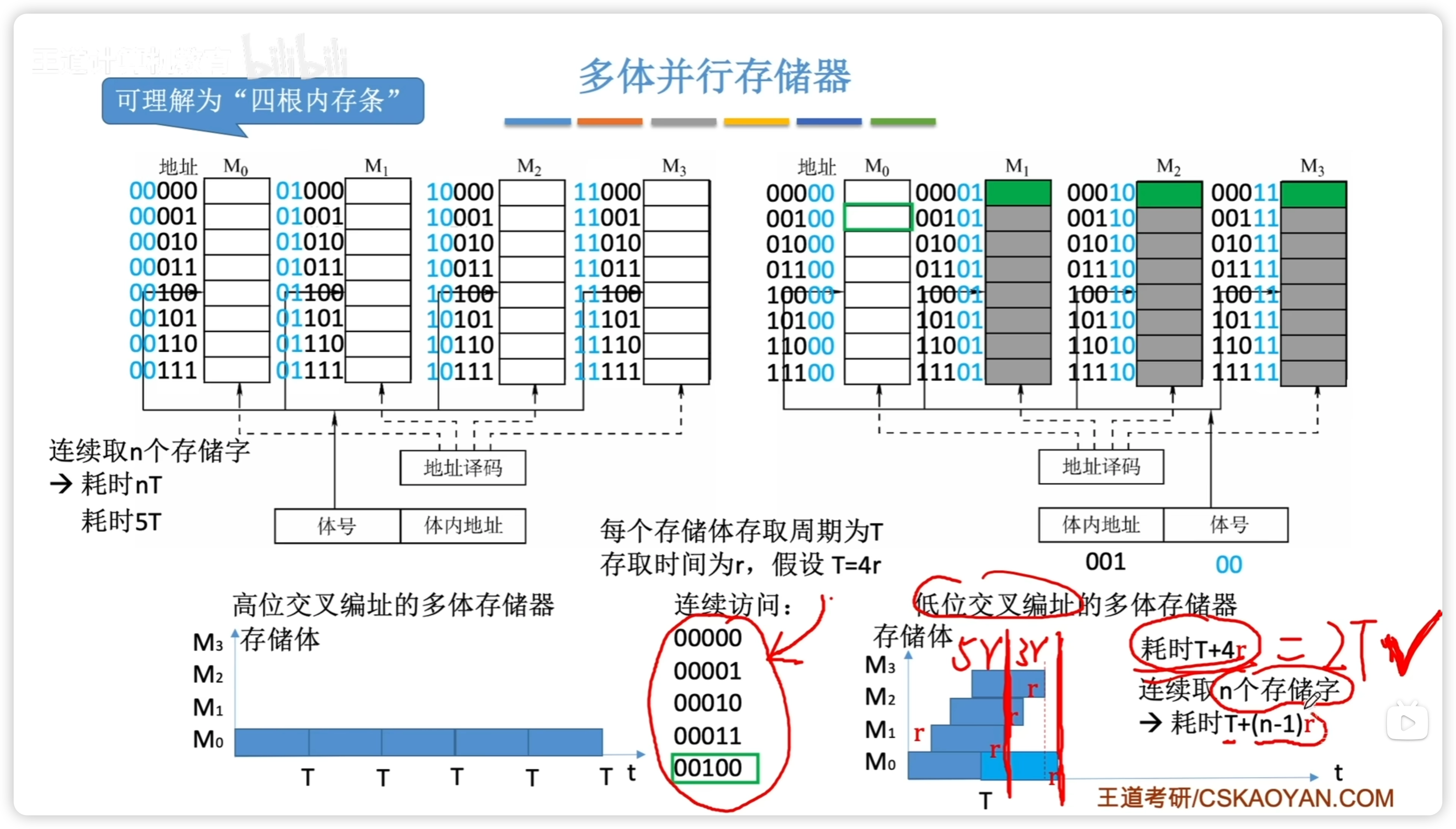

高位 / 低位交叉编址：

存取周期 $T = 4r$ 分为 $存取时间 r + 等待时间(恢复)3r$

高位交叉由于连续访问的地址都在同一条内存，所以每次存取完都需要等待 $3r$

理论上多个存储体可以被并行访问，但是由于通常会连续访问，因此高位交叉实际效果相当于单纯的扩容，所以一般不用高位

低位交叉的等待和存取在不同内存条，所以不冲突，可以实现并行访问

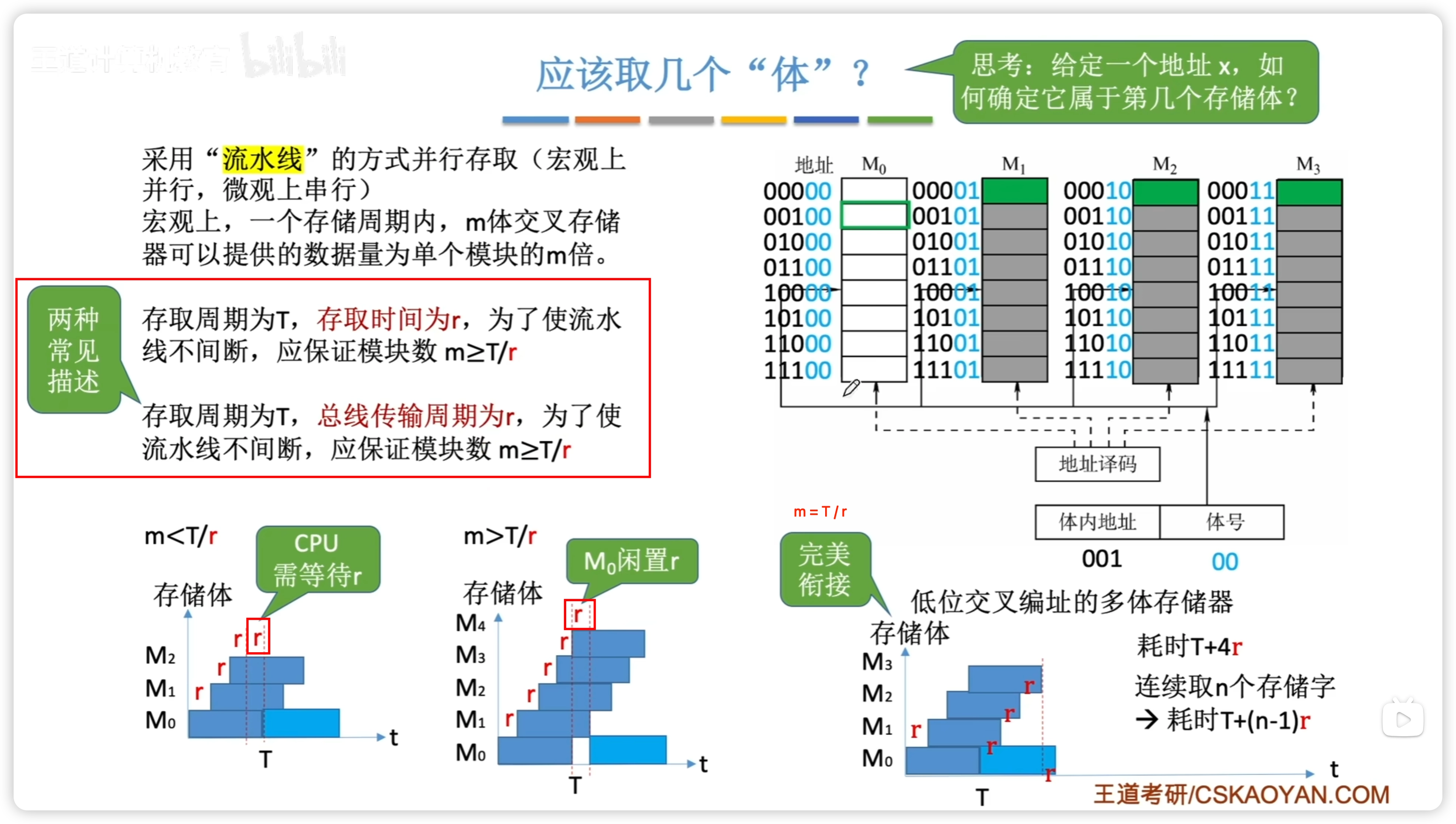

流水线方式：

注意，存取时间 = 总线传输周期

3.2.7.2 单体多字存储器

只能一次并行读取 m 个字，灵活性差

3.3 主存储器与CPU的连接

存储器的输入输出信号：

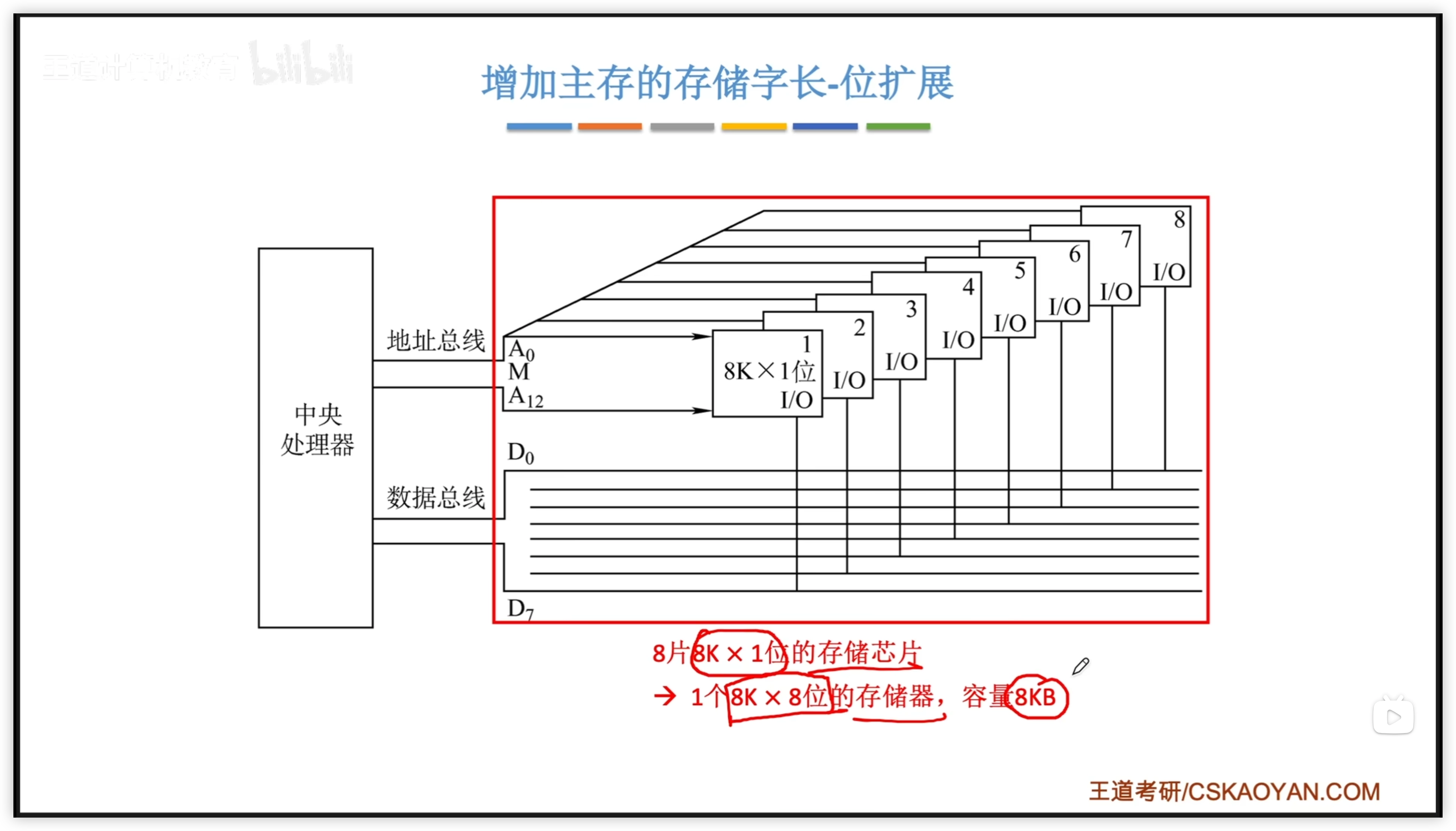

3.3.1 位扩展

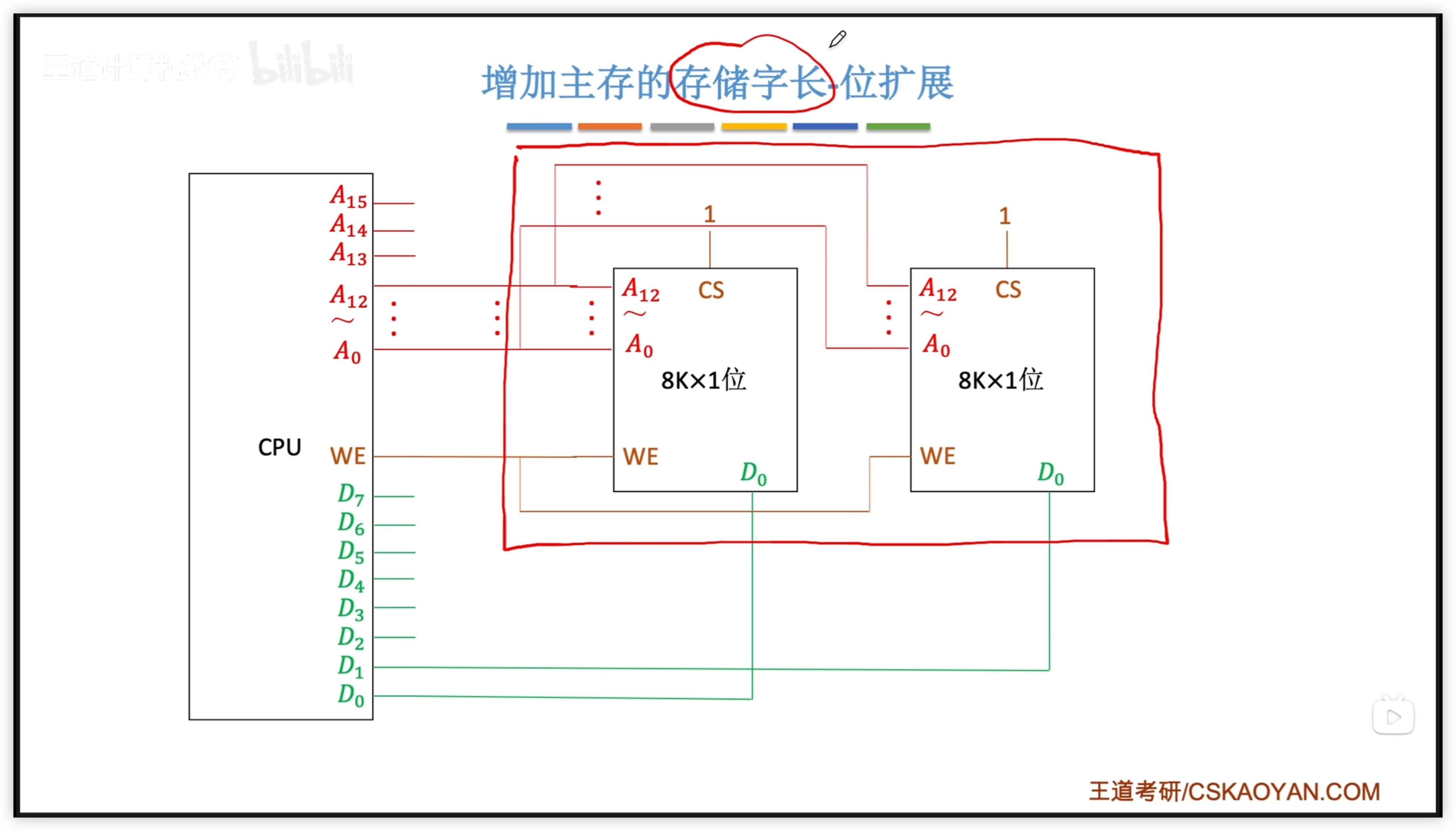

两块存储芯片：

扩展到 n 块：

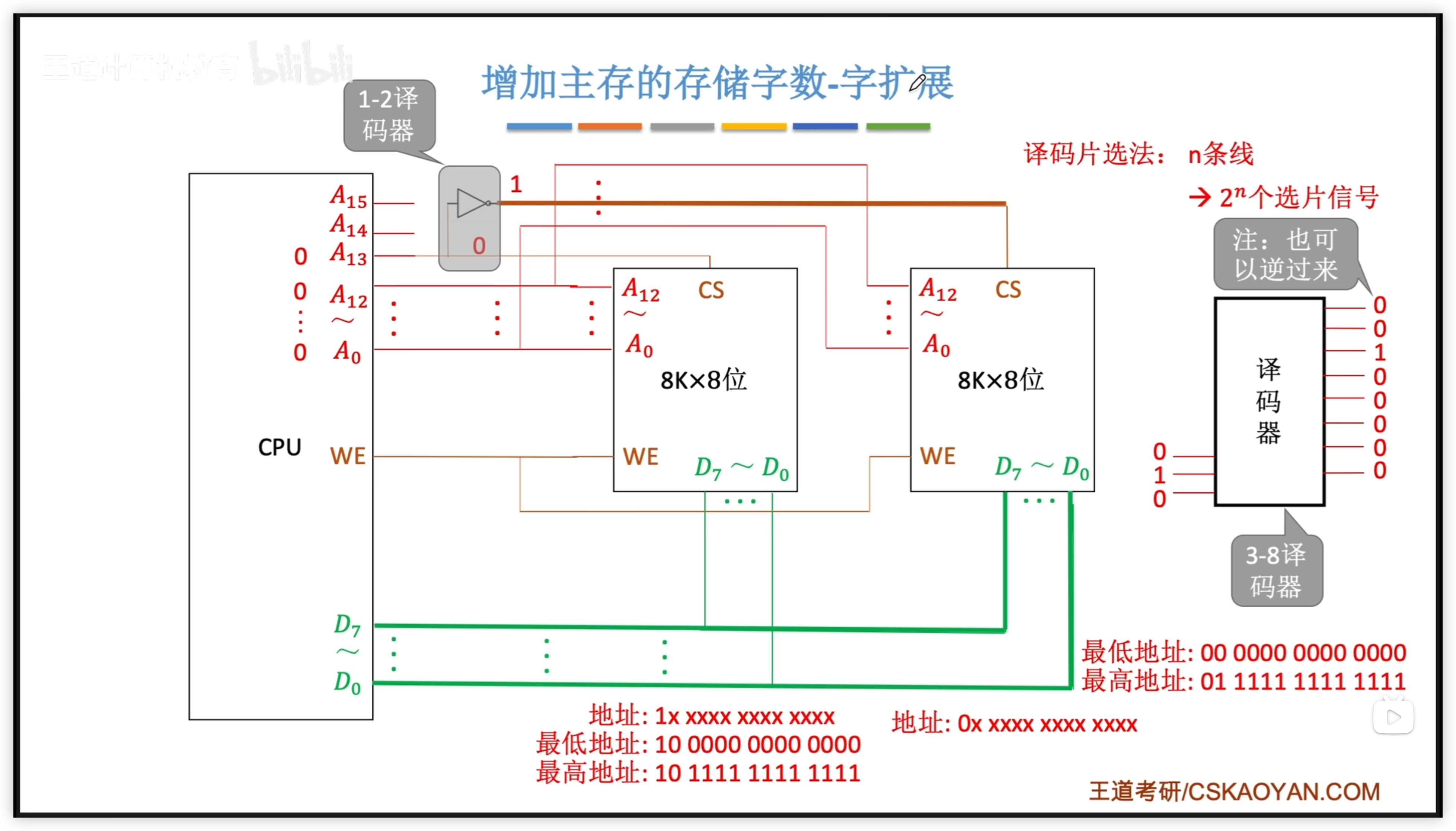

3.3.2 字扩展

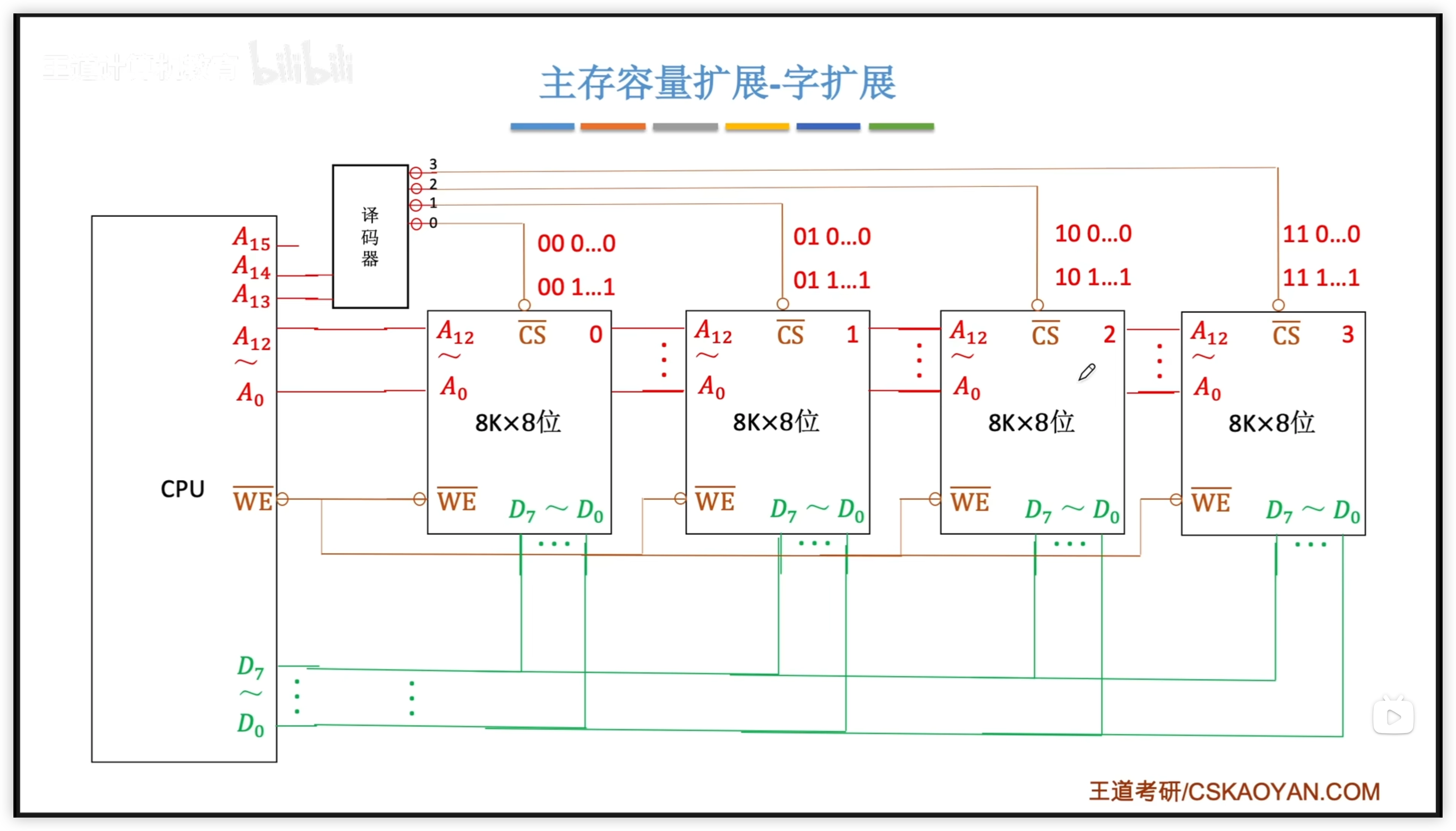

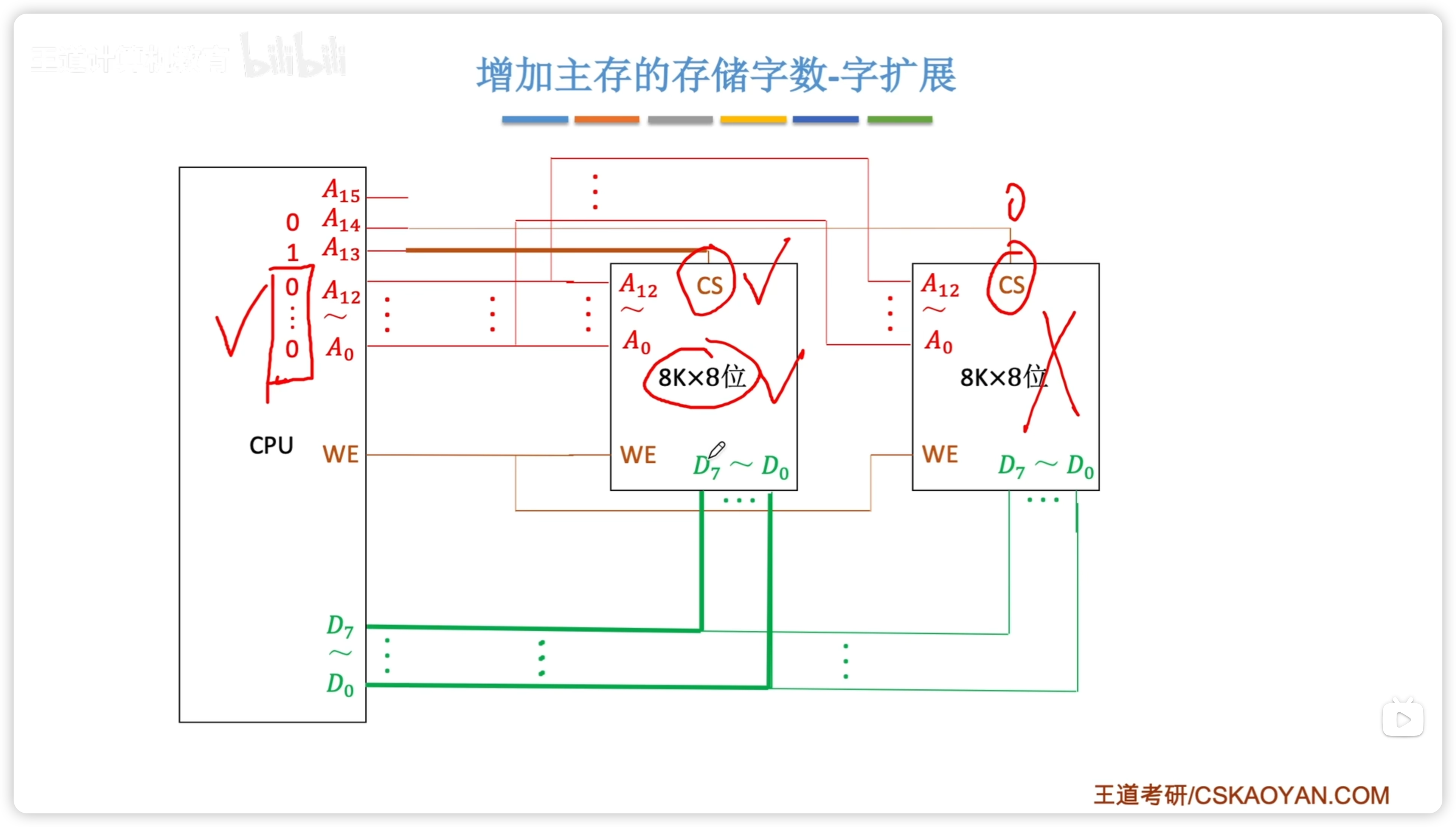

用 A13、14 两位作为片选信号，选择读取指定的芯片

使用1-2 译码器改进：

原来需要占用 2 位作为片选信号，现在只需要 1 位（A13）
- 在地址中只占用 1 位（最高位）
译码片选法的核心就是 $n \text{ to } 2^n$
注意：
- 图中 1-2 译码器的输入有一个非门，为了避免产生相同信号（导致同时读）
- 图中可以看到地址除最高位外，还有 13 位，对应 A0 ~ A12 这 13 位地址

3-8 译码器：

	线选法	译码片选法
选片信号	n 条线 n个选片信号	n条线 $2^n$ 个选片信号
电路复杂度	电路简单	电路复杂
地址空间	地址空间不连续	地址空间连续

3.3.3 字位同时扩展

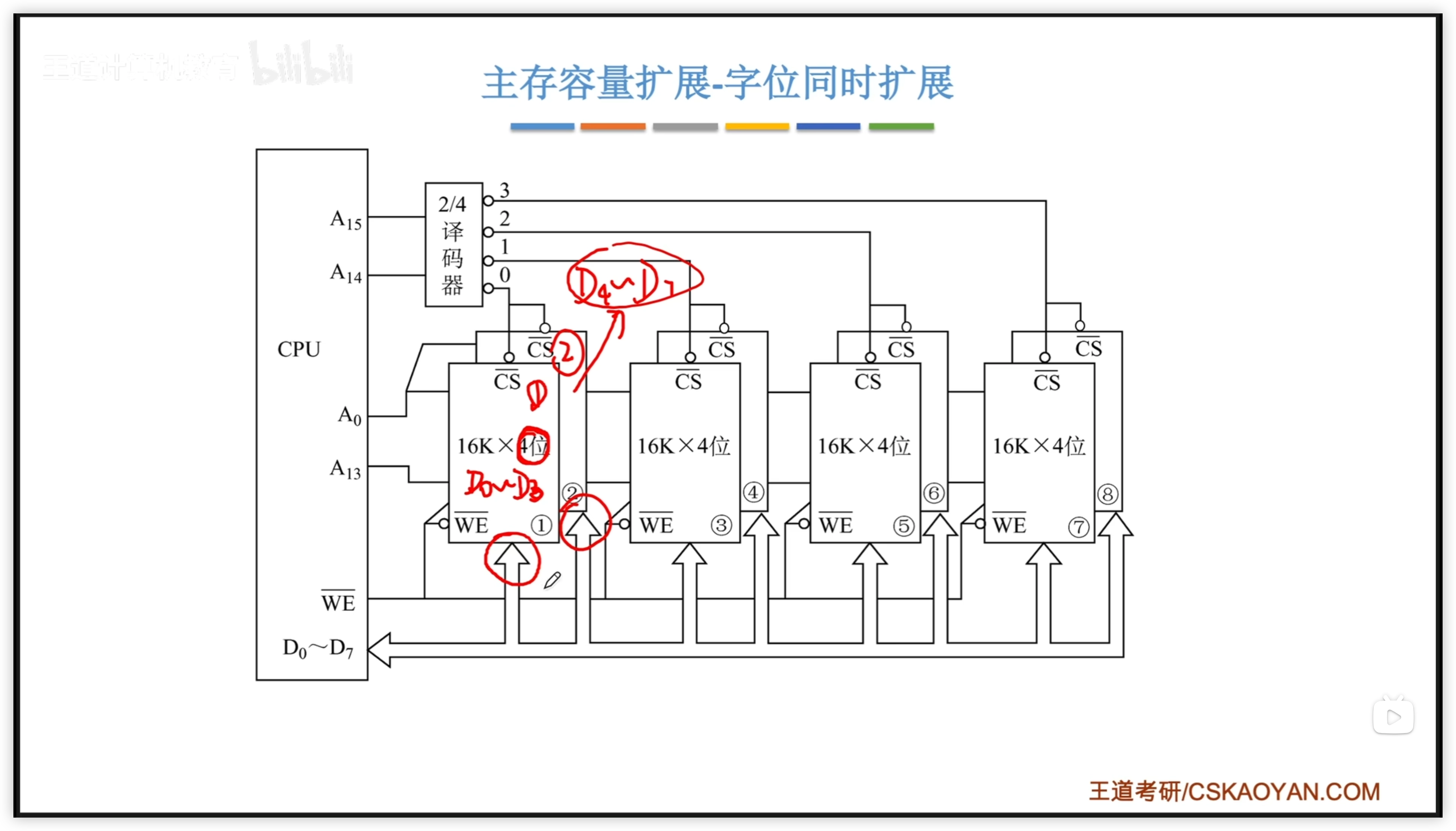

2个四位存储器芯片叠一起作为位扩展，四组叠叠乐形成字扩展。

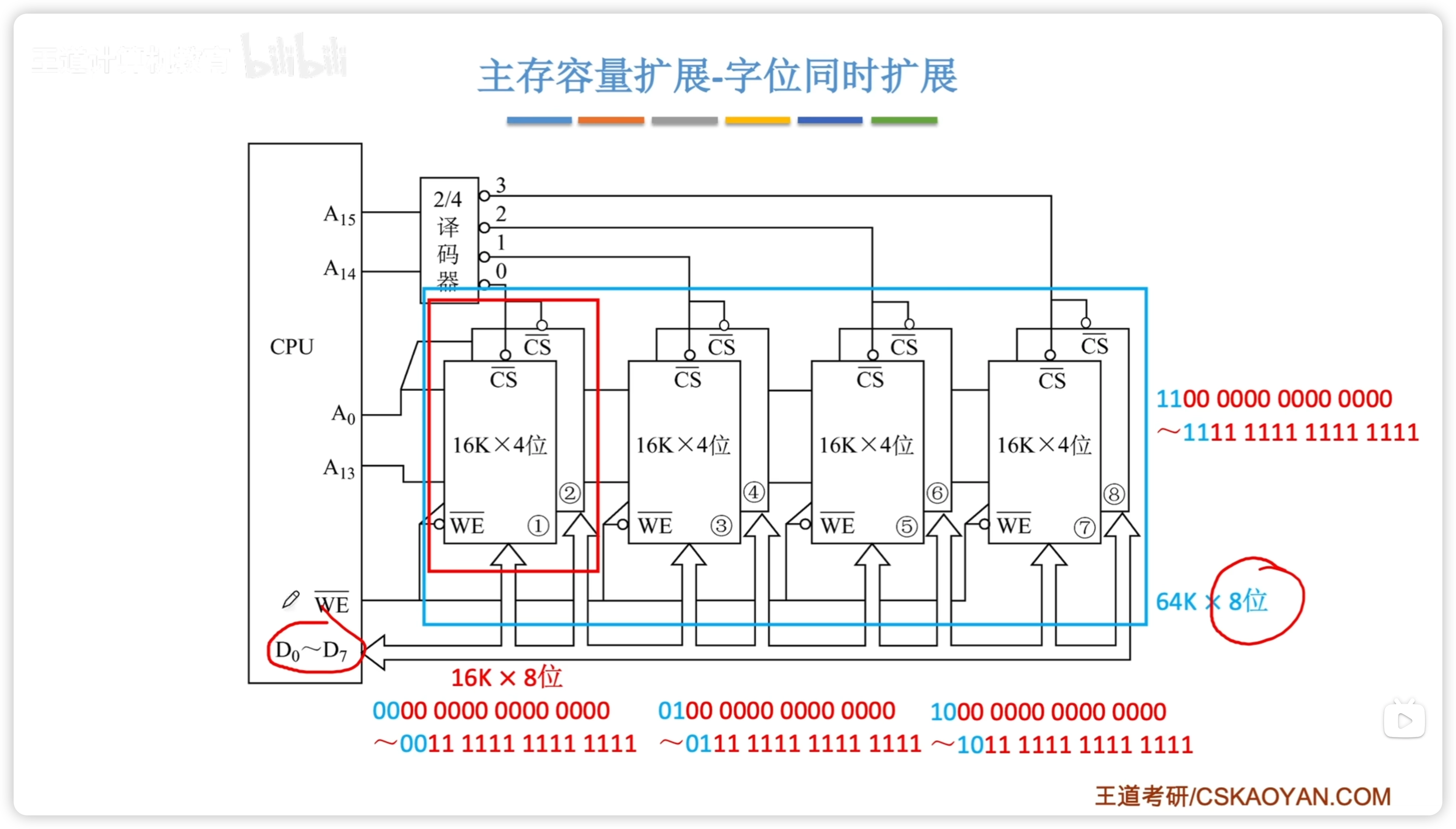

地址如下：

3.4 外部存储器

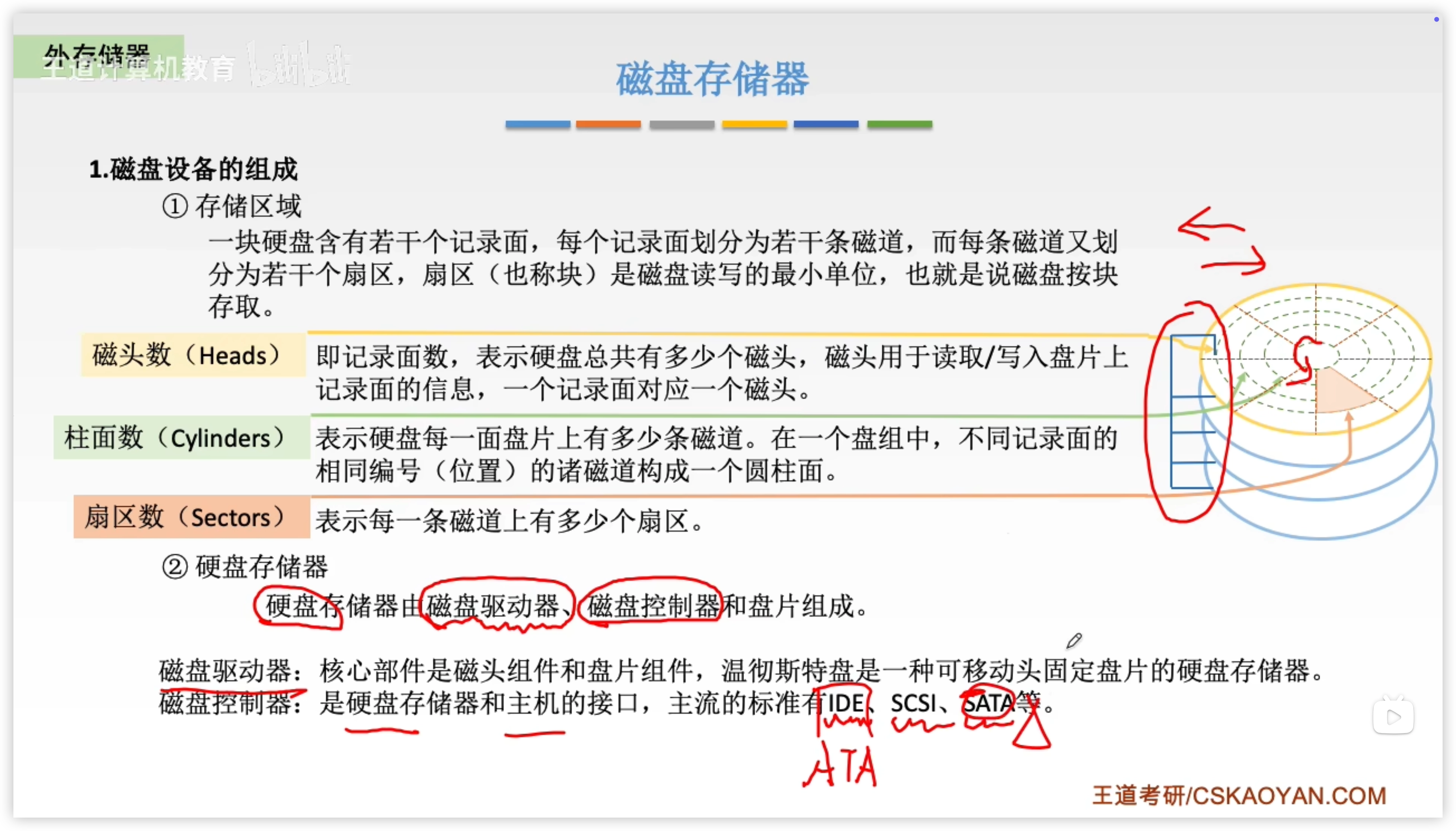

3.4.1 磁盘的组成

磁头、柱面、扇区：

3.4.2 磁盘的性能指标

3.4.2.1 磁盘的容量

一个磁盘所能存储的字节总数称为磁盘容量。磁盘容量有非格式化容量和格式化容量之分。
1. 非格式化容量是指磁记录表面可以利用的磁化单元总数。
2. 格式化容量是指按照某种特定的记录格式所能存储信息的总量。

3.4.2.2 记录密度

记录密度是指盘片单位面积上记录的二进制的信息量，通常以道密度、位密度和面密度表示。

道密度是沿磁盘半径方向单位长度上的磁道数；
位密度是磁道单位长度上能记录的二进制代码位数；

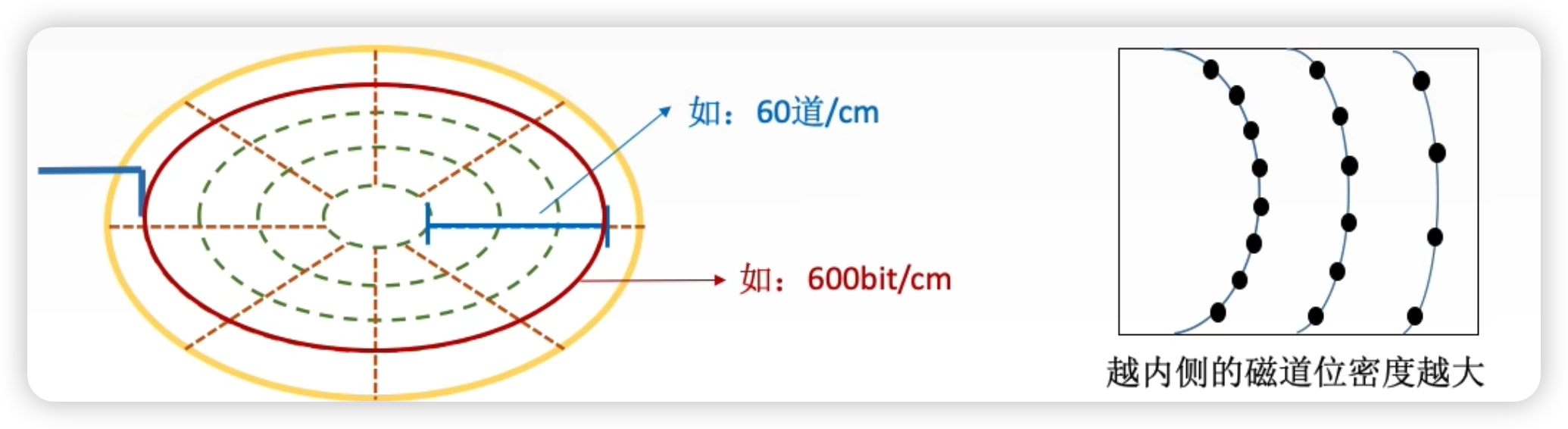

1. 越内侧的磁道，位密度越大
面密度是位密度和道密度的乘积。
1. 注意：磁盘所有磁道记录的信息量一定是相等的，并不是圆越大信息越多，故每个磁道的位密度都不同。

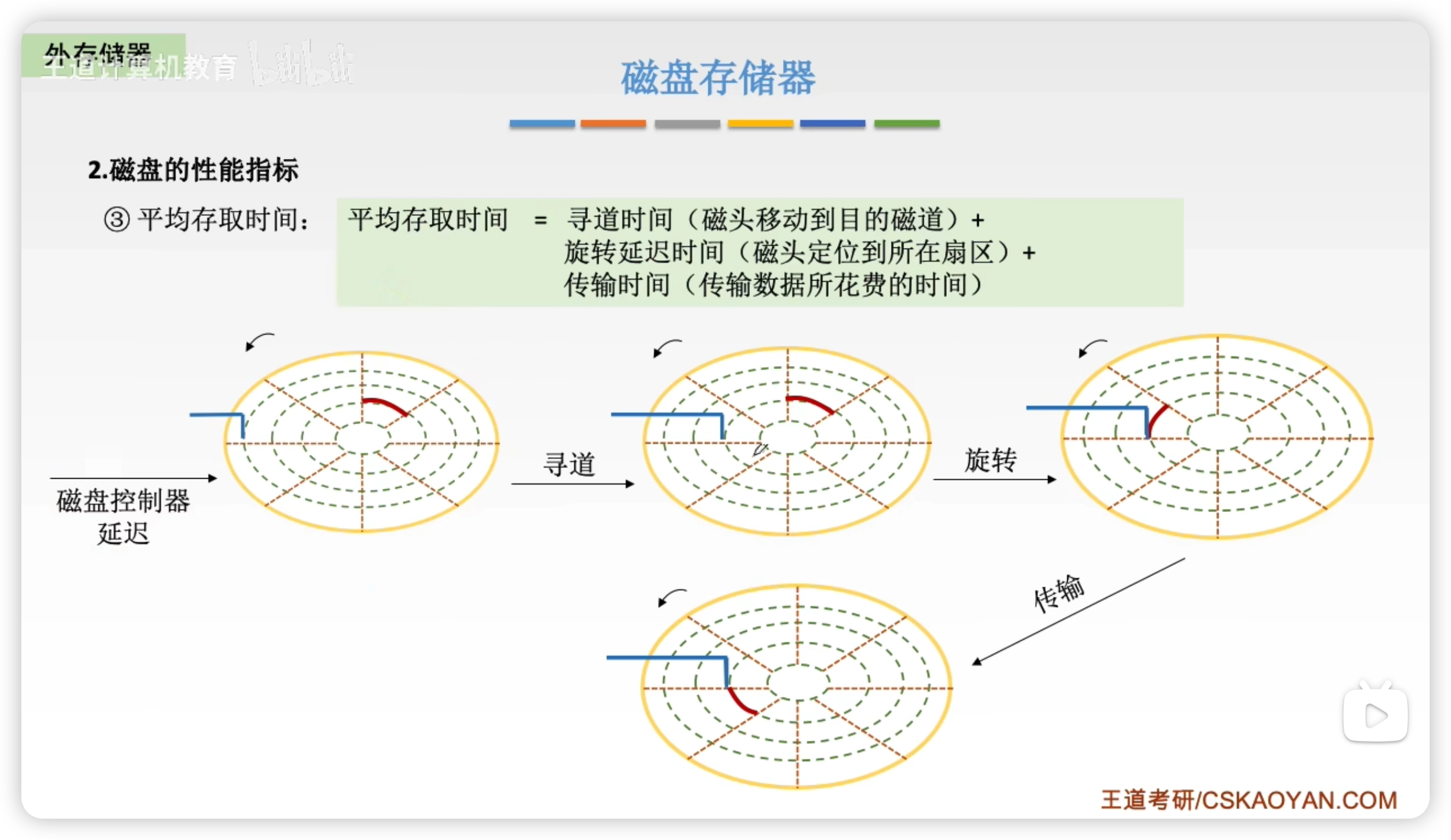

3.4.2.3 平均存取时间

3.4.2.4 数据传输率

磁盘存储器在单位时间内向主机传送数据的字节数，称为数据传输率。

假设磁盘转数为 $r$ （转/秒），每条磁道容量为 $N$ 个字节，则数据传输率为 $D_{r} = rN$

3.4.3 磁盘地址

3.4.4 磁盘工作过程

硬盘的主要操作是寻址、读盘、写盘。每个操作都对应一个控制字，硬盘工作时，第一步是取控制字，第二步是执行控制字。

硬盘属于机械式部件，其读写操作是串行的，不可能在同一时刻既读又写，也不可能在同一时刻读两组数据或写两组数据。

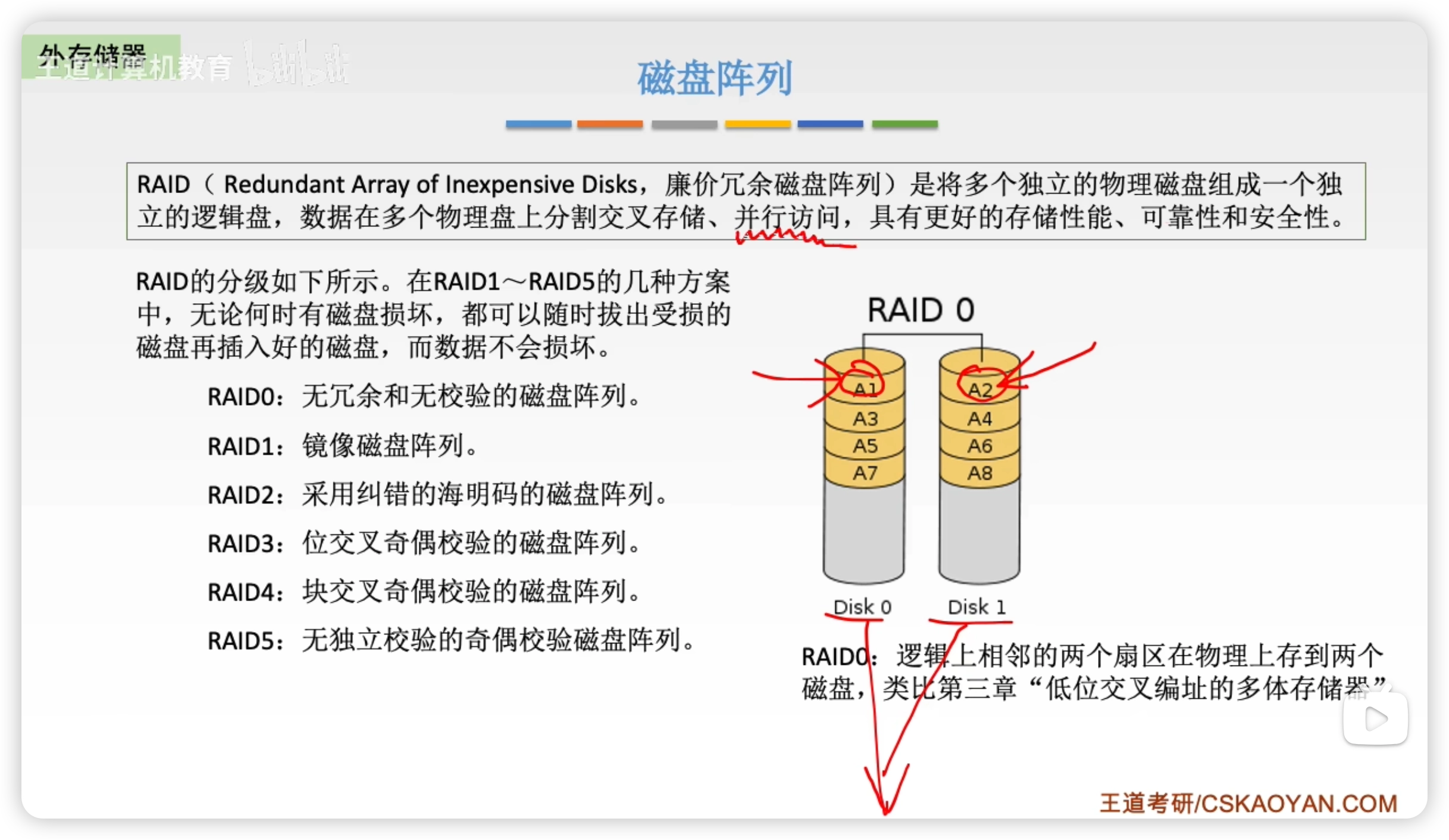

3.4.4.1 改进：磁盘阵列

和低位交叉的思想类似，实现并行访问

RAID0 把连续多个数据块交替地存放在不同物理磁盘的扇区中，几个磁盘交叉并行读写，不仅扩大了存储容量，而且提高了磁盘数据存取速度
- 但 RAID0 没有容错能力。
RAID1 是为了提高可靠性，使两个磁盘同时进行读写，互为备份，提供了容错。
- 但是两个磁盘完全一致，意味着总容量减少一半，成本大。
之后 RAID 通过数据校验，保证安全性，且级数越大，冗余信息越少，成本越低。

3.4.5 固态硬盘

原理：基于闪存技术（Flash Memory），属于电可擦除ROM（即EEPROM）。

组成：

有闪存翻译层（负责翻译逻辑块号，找到对应页）
存储介质为多个闪存芯片
1. 每个芯片含多个块，每个块含多个页。

SSD 的读写是以页为单位的，而磁盘是以扇区为单位。

SSD 的若干页组成的一个块，相当于磁盘中的一个磁道

读写性能特性：

以页为单位读/写（相当于磁盘“扇区”）；
以块为单位擦除，擦干净的块中每页可写一次、读无限次；
支持随机访问，能通过电路由逻辑地址迅速定位物理地址；
读快、写慢
- 如果写的页若有数据，由于写入需要擦除一整块的数据，所以需将块内其他页复制到新擦除块后，再写入新页
- 同时，闪存翻译层会把地址映射到新的块

与机械硬盘相比的特点：

读写速度快、随机访问性能高，靠电路控制访问位置
- 机械硬盘靠移动磁臂和旋转磁盘，有寻道时间和旋转延迟
安静无噪音、耐摔抗震、能耗低但造价更贵
SSD的“块”擦除次数过多可能损坏，机械硬盘扇区不会因写次数多损坏。

磨损均衡技术：

思想是将“擦除”平均分布在各块以提升使用寿命
动态磨损均衡是写入数据时优先选累计擦除次数少的新闪存块
静态磨损均衡是SSD监测并自动进行数据分配、迁移，让老闪存块承担以读为主的存储任务，较新闪存块承担更多写任务。

计算机组成原理
